Trong sản xuất dược phẩm, nơi mà tiêu chuẩn GMP được áp dụng nghiêm ngặt, mỗi chi tiết nhỏ trong thiết kế và vận hành nhà máy đều có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm và an toàn người tiêu dùng. Trong đó, kiểm soát cửa ra vào giữa các khu vực phòng sạch là một trong những yếu tố sống còn nhưng lại thường bị đánh giá thấp.
Mỗi lần mở cửa trong môi trường sạch đều tạo ra nguy cơ thay đổi áp suất, khuấy động dòng không khí và tiềm ẩn nguy cơ lây nhiễm chéo giữa các khu vực có cấp độ sạch khác nhau. Đó là lý do vì sao các tiêu chuẩn như EU-GMP Annex 1, WHO GMP, hay ISO 14644 đều quy định bắt buộc phải sử dụng hệ thống khóa liên động (interlock) tại những điểm giao tiếp quan trọng như Airlock, Pass Box hay phòng chiết rót.
Interlock không chỉ là một thiết bị phụ trợ, mà đóng vai trò là trung tâm kiểm soát dòng người, vật tư và khí sạch giữa các không gian. Hệ thống này đảm bảo chỉ một cửa được mở tại một thời điểm, nhờ đó giữ ổn định áp suất và ngăn luồng không khí ô nhiễm xâm nhập.
Bên cạnh đó, việc xây dựng sơ đồ liên động cửa (door Interlock mapping) theo đúng logic vận hành và quy trình GMP không chỉ giúp giảm thiểu rủi ro vận hành, mà còn nâng cao tính truy xuất, tự động hóa và khả năng đáp ứng khi có thanh tra từ FDA, WHO hoặc Bộ Y tế.
Nguyên lý hoạt động của Interlock và tiêu chí lắp đặt
Khóa liên động (interlock) hoạt động theo nguyên lý đơn giản nhưng cực kỳ hiệu quả: chỉ cho phép một cửa mở tại một thời điểm. Khi một cửa đang mở, tất cả các cửa còn lại trong cùng hệ thống sẽ bị khóa hoàn toàn, cho đến khi cửa đầu tiên được đóng kín. Cơ chế này giúp loại bỏ hoàn toàn tình trạng mở đồng thời nhiều cửa, vốn là nguyên nhân chính gây ra mất chênh áp và ô nhiễm chéo trong phòng sạch.
Tác dụng của Interlock không dừng lại ở việc ngăn luồng khí bẩn tràn vào khu vực sạch, mà còn bao gồm:
- Duy trì chênh lệch áp suất giữa các vùng (áp dương hoặc áp âm),
- Ngăn chặn tác nhân vi sinh, bụi, dung môi phát tán giữa các khu vực khác cấp độ sạch,
- Kiểm soát thao tác nhân sự, tránh mở cửa sai trình tự hoặc không đúng quy trình SOP.
Để hệ thống Interlock phát huy tối đa hiệu quả, việc xác định đúng vị trí lắp đặt là yếu tố quyết định. Dưới đây là các tiêu chí lựa chọn điểm lắp Interlock trong nhà máy dược phẩm:
- Phân luồng di chuyển rõ ràng: nhân sự - vật tư - phế liệu không đi chung lối.
- Kiểm soát ra vào các khu vực nhạy cảm như Airlock, phòng vô trùng, kho thành phẩm.
- Giữ ổn định luồng khí sạch trong hệ thống HVAC và các phòng có chênh áp cao.
- Hỗ trợ truy xuất thao tác và dữ liệu: ghi nhận ai mở cửa, lúc nào, mở cửa nào.
Lắp đặt Interlock đúng vị trí và đúng mục đích không chỉ giúp đáp ứng tiêu chuẩn GMP, mà còn tăng tính an toàn, tự động hóa và tiết kiệm vận hành dài hạn cho toàn bộ dây chuyền sản xuất.
7 vị trí bắt buộc phải lắp Interlock trong nhà máy dược phẩm
Để tuân thủ tiêu chuẩn GMP và đảm bảo kiểm soát nhiễm khuẩn hiệu quả trong dây chuyền sản xuất dược phẩm, nhà máy cần triển khai hệ thống Interlock (khóa liên động) tại các khu vực trọng yếu. Dưới đây là 7 vị trí bắt buộc phải lắp đặt interlock, theo khuyến nghị từ WHO, EU-GMP Annex 1 và thực tiễn vận hành nhà máy:
Airlock nhân sự (Personnel Airlock)
Đây là khu vực chuyển tiếp giữa không gian bên ngoài và khu vực sản xuất sạch. Interlock được lắp tại các cửa trong change room, thường gồm 2 hoặc 3 cửa tương ứng với các vùng “bẩn → trung gian → sạch”. Hệ thống liên động đảm bảo rằng nhân sự phải đi đúng quy trình thay đồ, không quay ngược, không mở đồng thời nhiều cửa, từ đó giữ sạch cho khu vực sản xuất bên trong.
Airlock vật tư (Material Airlock)
Được sử dụng để truyền nguyên liệu đầu vào, thành phẩm đầu ra, hoặc thậm chí là phế liệu ra khỏi khu vực sạch. Interlock tại khu vực này thường kết hợp với Pass Box, cửa cuốn tự động hoặc băng tải kín, giúp duy trì chênh áp và tránh luồng khí bẩn xâm nhập khi thao tác đóng - mở liên tục.
Interlock trong kiểm soát dòng người và vật liệu

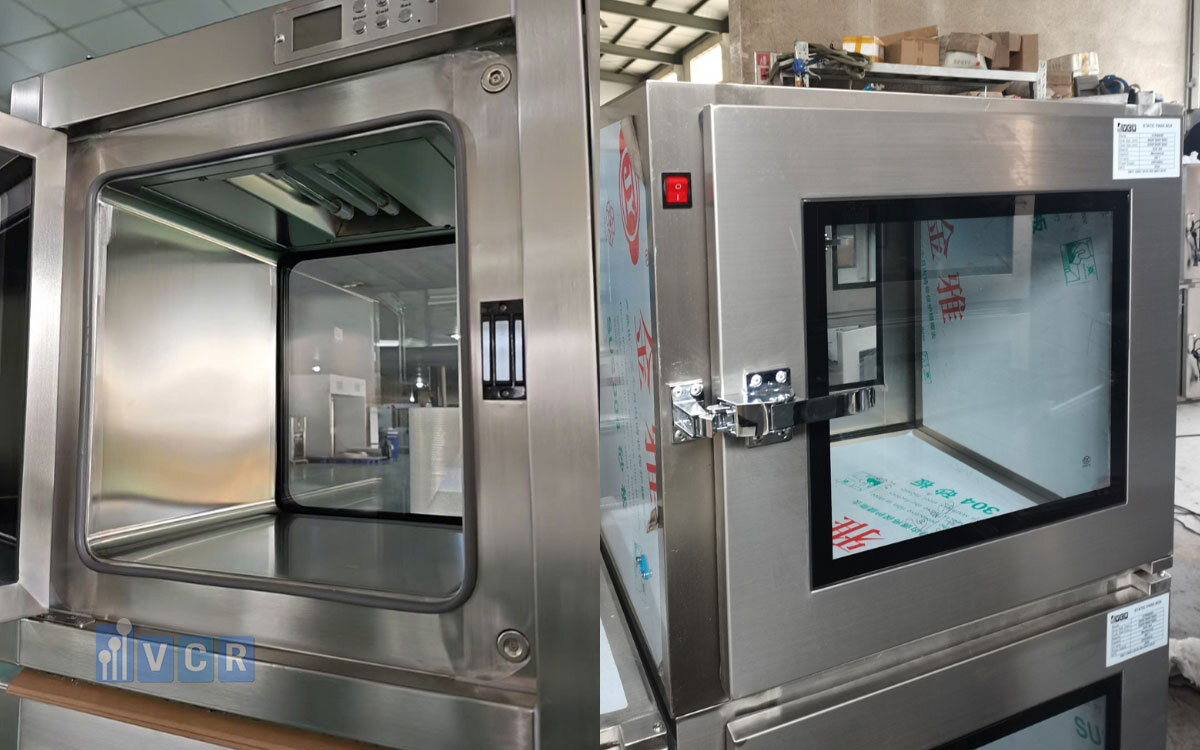

Pass Box giữa hai cấp độ sạch
Pass Box là thiết bị truyền vật tư, tài liệu hoặc mẫu kiểm tra giữa hai khu vực có cấp độ sạch khác nhau (ví dụ: từ phòng sản xuất sang phòng QC). Khóa liên động 2 cửa là bắt buộc trên Pass Box để đảm bảo không thể mở cả hai cửa cùng lúc, nhờ đó ngăn nhiễm chéo vi sinh, bụi và khí độc.

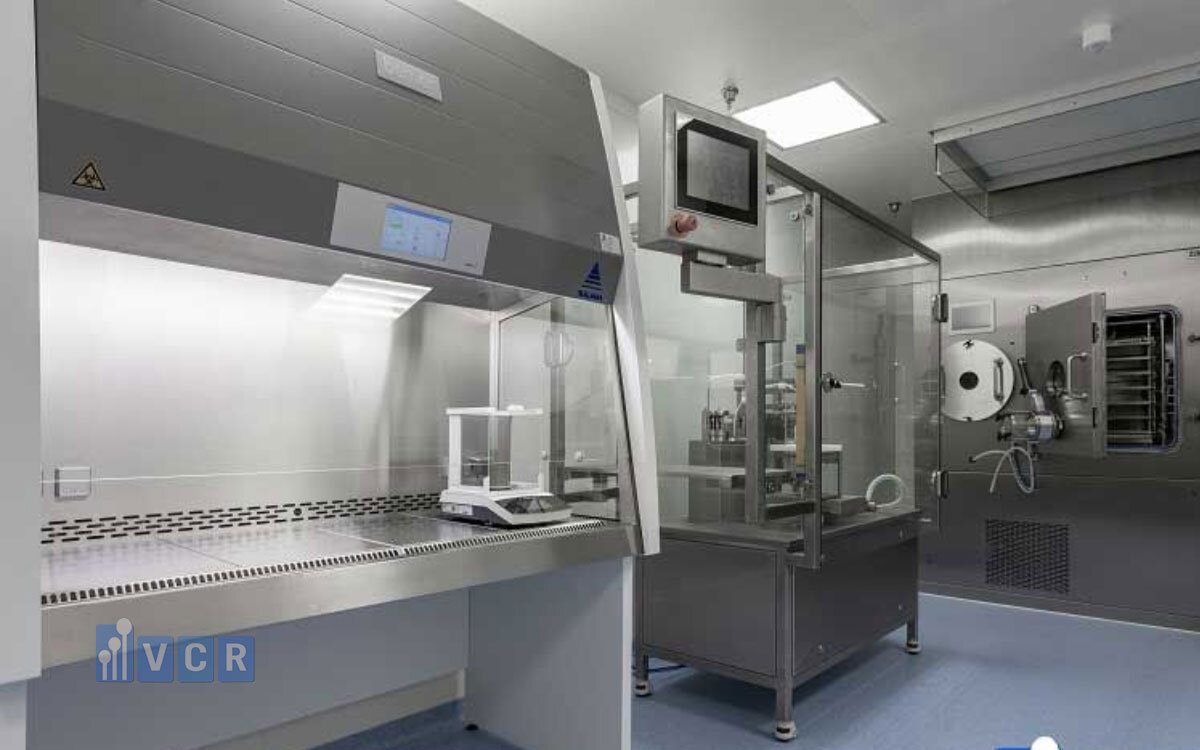

Cửa phòng chiết rót vô trùng

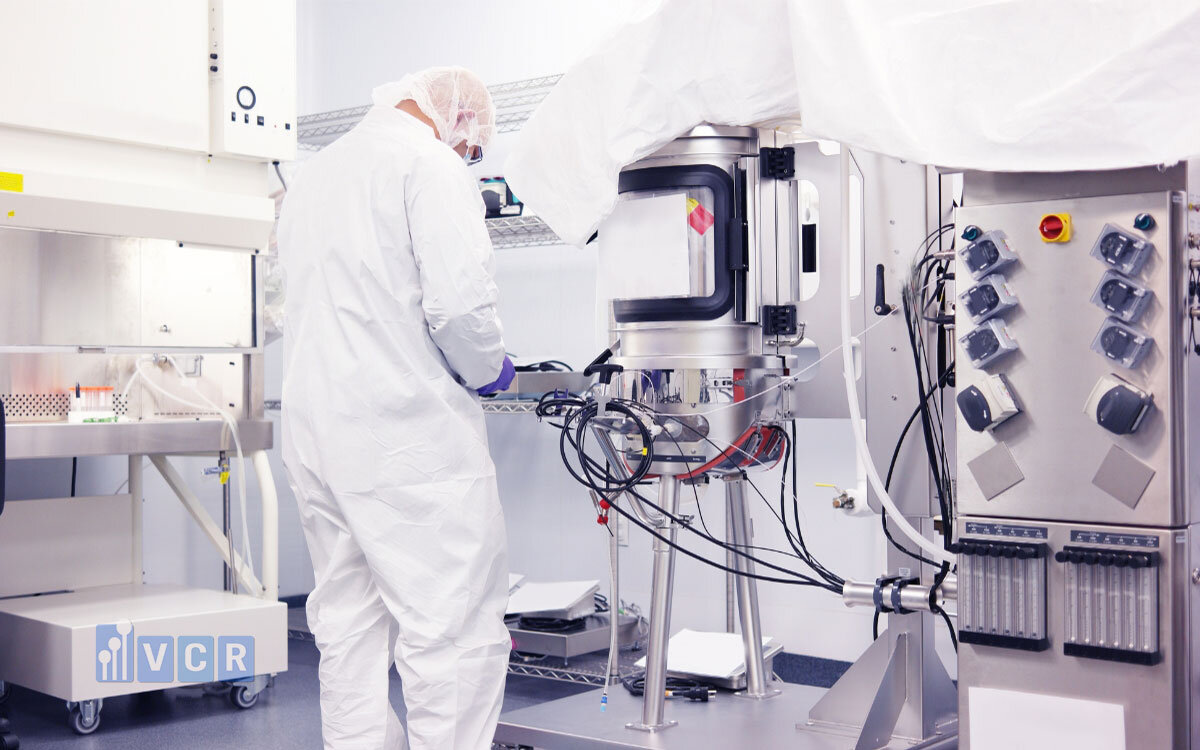

Phòng chiết rót là khu vực yêu cầu vệ sinh vô trùng tuyệt đối, thường được thiết kế với áp suất dương để ngăn không khí bẩn từ bên ngoài xâm nhập. Vì vậy, cửa vào khu vực này bắt buộc phải được trang bị hệ thống Interlock kết hợp PLC và cảm biến áp suất, đảm bảo chỉ mở một cửa tại một thời điểm. Ngoài ra, cần tích hợp access control để giới hạn người ra vào và ghi nhận đầy đủ thông tin truy xuất khi thanh tra GMP hoặc ISO 13485.

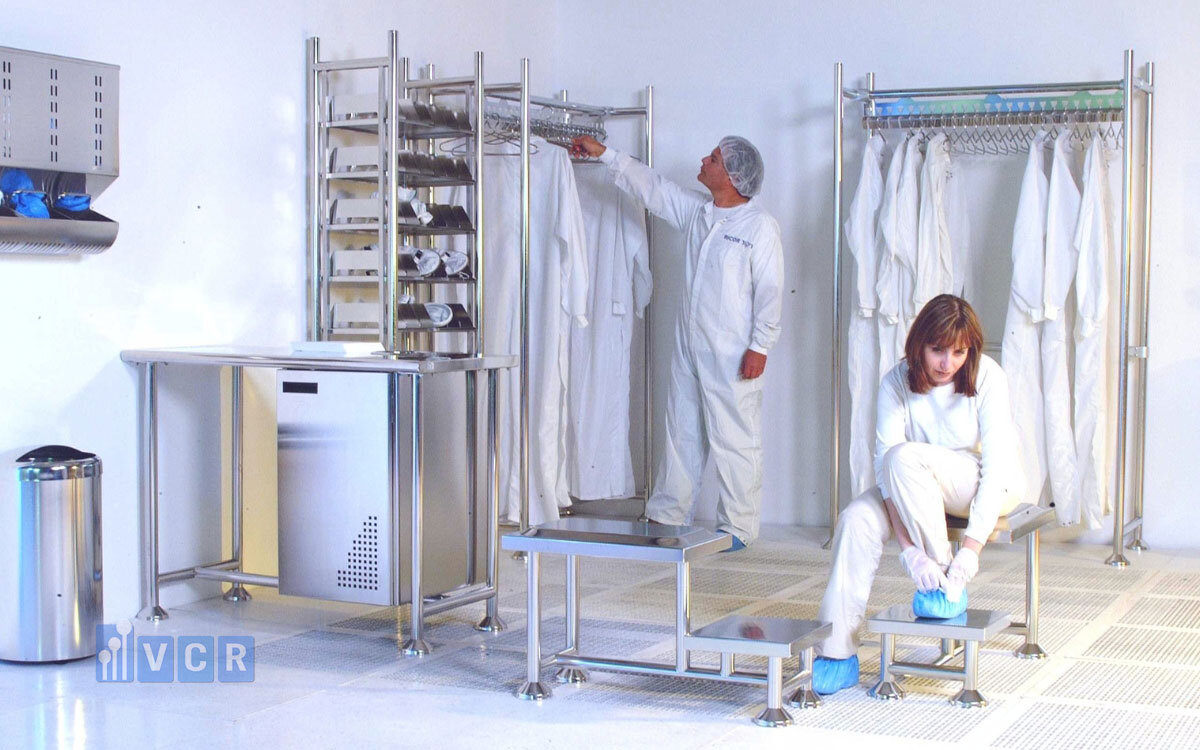

Change room 3 cửa (bẩn - trung gian - sạch)
Trong sơ đồ luồng người tiêu chuẩn GMP, change room 3 cửa là thiết kế phổ biến để đảm bảo nhân sự thay đồ đúng trình tự trước khi vào khu vực sạch. Hệ thống Interlock đóng vai trò ngăn nhân sự đi sai hướng (ví dụ: từ “bẩn” nhảy qua “sạch” mà không qua vùng trung gian), từ đó giữ sạch tuyệt đối cho khu vực lõi sản xuất.
Kho/phòng cách ly chứa phế liệu
Đây là khu vực có nguy cơ ô nhiễm cao nếu không được kiểm soát kỹ. Interlock được lắp tại các cửa ra vào khu chứa rác thải, nguyên liệu hết hạn, hoặc phòng độc hại, giúp ngăn không cho luồng thải quay ngược lại vào luồng sạch, đồng thời đảm bảo nhân sự thao tác đúng quy trình SOP xử lý chất thải.
Các phòng kiểm soát môi trường (QC, vi sinh)
Đặc biệt với các khu vực BSL2+ hoặc phòng vi sinh chuyên sâu, Interlock là công cụ kiểm soát truy cập bắt buộc. Nhờ vào cơ chế khóa liên động kết hợp cảnh báo thông minh, hệ thống giúp hạn chế tiếp cận ngoài ý muốn, đảm bảo an toàn sinh học và phòng tránh sự cố thao tác nguy hiểm.
Lợi ích khi lắp đúng Interlock theo sơ đồ GMP
Việc triển khai hệ thống Interlock (khóa liên động) đúng sơ đồ và logic vận hành không chỉ giúp nhà máy đáp ứng các tiêu chuẩn GMP khắt khe, mà còn mang lại lợi ích vượt trội về kiểm soát, an toàn và hiệu quả vận hành.
Trước tiên, Interlock giúp kiểm soát luồng người và vật tư một cách khoa học và chuẩn hóa. Khi được thiết kế đúng vị trí - chẳng hạn như tại Airlock, Passbox, Change room hay phòng chiết rót - thiết bị này đảm bảo rằng nhân sự, nguyên liệu và phế liệu không giao cắt, không đi sai hướng, từ đó ngăn chặn nhiễm chéo - yếu tố quan trọng nhất trong sản xuất dược phẩm.
Tiếp theo, Interlock đóng vai trò quyết định trong việc duy trì ổn định chênh áp giữa các khu vực có cấp độ sạch khác nhau. Nhờ cơ chế chỉ cho phép một cửa mở, hệ thống giảm tối đa thất thoát khí sạch, đồng nghĩa với việc giảm tải cho hệ thống HVAC, tiết kiệm điện năng và duy trì môi trường đạt chuẩn liên tục.
Không chỉ vậy, các hệ thống Interlock hiện đại có thể tích hợp chức năng ghi nhận dữ liệu ra vào, truy xuất lịch sử thao tác theo yêu cầu của các tổ chức thanh tra như WHO, FDA hoặc Bộ Y tế. Việc này giúp tăng điểm đánh giá GMP, đồng thời hỗ trợ quá trình đánh giá nội bộ, CAPA và thẩm định hệ thống.
Cuối cùng, Interlock góp phần nâng cao tính chuyên nghiệp và tự động hóa toàn bộ dây chuyền sản xuất. Khi được lập trình logic phù hợp, kết nối với hệ thống access control, BMS hoặc phần mềm ERP, Interlock không chỉ là công cụ kiểm soát cửa, mà còn trở thành một lớp bảo vệ thông minh trong chuỗi quản lý chất lượng phòng sạch.
Gợi ý sơ đồ Interlock và giải pháp từ VCR
Để hệ thống khóa liên động phát huy tối đa hiệu quả, điều quan trọng không chỉ là chọn đúng thiết bị, mà còn cần có sơ đồ Interlock phù hợp với cấu trúc và luồng vận hành thực tế của nhà máy. Thiết Bị Phòng Sạch VCR với hơn 10 năm kinh nghiệm trong ngành, là đơn vị tiên phong trong việc tư vấn thiết kế sơ đồ Interlock 2-3-4 cửa theo từng khu vực: Airlock nhân sự, Pass Box vật tư, khu vô trùng, kho phế liệu...
VCR hiện cung cấp các dòng thiết bị Interlock chất lượng cao từ 3 thương hiệu uy tín:
- VCR - giải pháp tối ưu cho các nhà máy mới xây hoặc cần nâng cấp thiết bị linh hoạt.
- Sangma - Interlock cơ điện bền bỉ, thích hợp môi trường sản xuất liên tục, ít bảo trì.

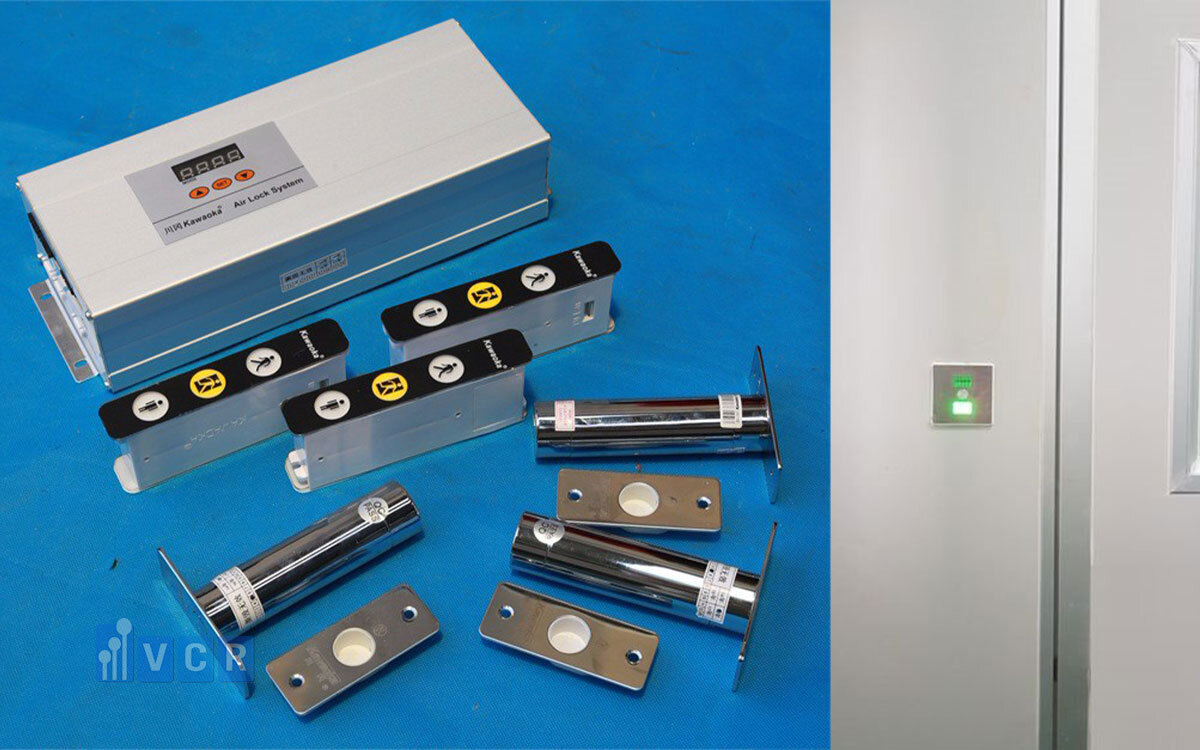

- Kawaoka - công nghệ Nhật Bản, nổi bật với khả năng tích hợp hệ thống HMI, access control, MES/ERP.
Tham khảo các sản phẩm khóa liên động tại đây
Chúng tôi không chỉ dừng lại ở việc cung cấp thiết bị, mà còn:
- Tư vấn cấu hình hệ thống theo tiêu chuẩn GMP, EU-GMP hoặc ISO 13485
- Cung cấp bản vẽ kỹ thuật sơ đồ Interlock chi tiết
- Hỗ trợ demo thực tế, lắp đặt tại nhà máy và bàn giao vận hành trọn gói
Liên hệ VCR ngay hôm nay để được:
- Khảo sát sơ đồ luồng người - vật tư của nhà máy bạn
- Tư vấn điểm lắp Interlock chuẩn GMP
- Báo giá nhanh và nhận bản vẽ sơ đồ Interlock chuyên biệt
