Tích hợp Interlock với hệ thống báo cháy cần lưu ý gì?

Tích hợp Interlock với hệ thống báo cháy hoạt động thế nào?

Trong chế độ bình thường, bộ điều khiển Interlock quản lý trình tự mở cửa dựa trên tín hiệu cảm biến, nút yêu cầu mở và logic liên động đã cài đặt.

Khi trung tâm báo cháy phát tín hiệu điều khiển, bộ Interlock chuyển sang chế độ khẩn cấp. Tín hiệu này thường đi qua ngõ Fire Input, Emergency Input, Global Release hoặc một đầu vào có chức năng tương đương.

Chuỗi xử lý cơ bản gồm:

Trung tâm báo cháy → đầu vào khẩn cấp của Interlock → bộ điều khiển xử lý → relay hoặc nguồn khóa thay đổi trạng thái → cửa được giải phóng theo ma trận.

Phản ứng của hệ thống có thể áp dụng cho một cửa, một nhóm cửa hoặc toàn bộ khu vực. Phạm vi này cần bám theo thiết kế PCCC, đường thoát nạn và chức năng thực tế của từng cửa.

Logic báo cháy được ưu tiên cao hơn trình tự liên động thông thường. Người sử dụng khi đó có thể mở cửa theo phương án khẩn cấp mà không phải chờ cửa còn lại đóng hoặc chờ hết thời gian trễ.

Xác định rõ cửa nào cần được nhả khóa

Một hệ thống phòng sạch có thể gồm nhiều loại cửa với chức năng khác nhau. Vì vậy, lệnh báo cháy cần được phân bổ theo từng khu vực thay vì áp dụng một phản ứng chung.

Cần phân biệt giữa nhả khóa và mở cánh cửa. Tín hiệu báo cháy có thể giải phóng cơ cấu khóa, trong khi tay co hoặc bản lề tự đóng vẫn đưa cánh cửa trở về vị trí đóng sau khi người đi qua.

Cách phối hợp này đặc biệt quan trọng với cửa có yêu cầu duy trì khả năng ngăn cháy. Người dùng vẫn thoát được, đồng thời cánh cửa tiếp tục thực hiện chức năng đóng kín theo thiết kế.

Kiểm tra dạng tín hiệu từ trung tâm báo cháy

Từ “Fire Input” trên catalogue mới cho biết bộ điều khiển có đầu vào khẩn cấp. Sơ đồ đấu nối và tài liệu hướng dẫn mới thể hiện cách đầu vào đó hoạt động.

Những thông tin cần kiểm tra gồm loại tín hiệu, trạng thái tiếp điểm, phạm vi tác động và cách reset.

Tiếp điểm NC thường được sử dụng trong các mạch cần giám sát trạng thái dây. Khi tuyến tín hiệu bị đứt, hệ thống có thể nhận biết sự thay đổi tùy theo thiết kế. Tuy nhiên, khả năng giám sát đường dây vẫn phụ thuộc vào trung tâm báo cháy, module giao tiếp và bộ điều khiển Interlock.

Trước khi đấu nối, đội PCCC và đơn vị triển khai khóa liên động cần thống nhất rõ trạng thái tiếp điểm ở điều kiện bình thường và khi có sự kiện.

Loại khóa quyết định trạng thái cửa khi có cháy

Cùng một tín hiệu từ bộ Interlock nhưng cơ cấu khóa có thể phản ứng khác nhau.

Khóa điện từ thường duy trì lực giữ khi được cấp điện. Khi nguồn cấp cho khóa bị ngắt, lực từ mất và cửa được giải phóng. Cấu hình này thường liên quan đến nguyên lý fail-safe.

Khóa chốt điện hoặc khóa điện cơ có nhiều cách hoạt động hơn. Có model cần điện để rút chốt, trong khi model khác giữ chốt bằng điện và nhả khi mất nguồn. Trạng thái cuối cùng phải được kiểm tra theo đúng tài liệu của loại khóa đang sử dụng.

Vì vậy, sơ đồ tích hợp cần thể hiện rõ bộ Interlock sẽ:

• Ngắt nguồn cấp cho khóa;
• Cấp điện để nhả khóa;
• Kích hoạt relay trung gian;
• Hoặc gửi lệnh đến bộ điều khiển cửa khác.

Thiết kế theo đúng cơ chế của khóa giúp cửa chuyển trạng thái ổn định trong tình huống khẩn cấp.

Phối hợp nguồn chính và nguồn dự phòng

Nguồn dự phòng giúp bộ điều khiển, khóa và thiết bị ngoại vi duy trì hoạt động khi điện lưới gián đoạn. Tuy nhiên, tín hiệu báo cháy vẫn phải đủ khả năng đưa cửa về trạng thái khẩn cấp đã thiết kế.

Cần kiểm tra hệ thống trong nhiều điều kiện:

Nguồn dự phòng không được duy trì lực giữ của khóa theo cách làm cản trở lệnh báo cháy. Mạch điều khiển cần bảo đảm tín hiệu khẩn cấp có quyền ưu tiên ngay cả khi tủ nguồn đang sử dụng ắc quy hoặc UPS.

Xây dựng ma trận điều khiển trước khi đấu nối

Ma trận điều khiển giúp các bên thống nhất phản ứng của từng cửa trong từng tình huống. Đây là tài liệu quan trọng cho thiết kế, lập trình, thi công và nghiệm thu.

Ví dụ, khi báo cháy tại một khu vực, hệ thống có thể nhả các cửa nằm trên tuyến thoát của khu vực đó. Báo cháy toàn công trình có thể tác động đến phạm vi rộng hơn. Sau khi trung tâm báo cháy được reset, Interlock có thể tự khôi phục hoặc chờ xác nhận tại tủ điều khiển.

Ma trận cũng cần thể hiện cách Access Control phản ứng. Quyền truy cập thông thường nên được bỏ qua ở chiều thoát nạn, trong khi chiều đi vào khu vực có thể tiếp tục được quản lý theo phương án an toàn đã thống nhất.

Những nội dung nên có trong ma trận gồm sự kiện kích hoạt, cửa chịu tác động, trạng thái khóa, trạng thái đèn còi và điều kiện khôi phục.

Reset báo cháy và khôi phục Interlock

Sau khi trung tâm báo cháy trở về trạng thái bình thường, hệ thống khóa liên động cần được kiểm tra trước khi vận hành lại.

Bộ điều khiển có thể tự quay về logic thường hoặc duy trì chế độ khẩn cấp cho đến khi người vận hành reset riêng. Cách xử lý phụ thuộc cấu hình của model và yêu cầu quản lý công trình.

Quá trình khôi phục nên xác nhận các cửa đã về đúng vị trí, cảm biến nhận trạng thái đóng, nguồn cấp ổn định và cơ cấu khóa phản hồi bình thường. Cửa đang mở hoặc cảm biến bị lệch có thể khiến Interlock tiếp tục giữ cảnh báo sau khi tín hiệu báo cháy đã kết thúc.

Trình tự reset rõ ràng giúp tránh tình trạng một số cửa trở lại chế độ liên động trong khi các cửa khác vẫn nằm ở trạng thái giải phóng.

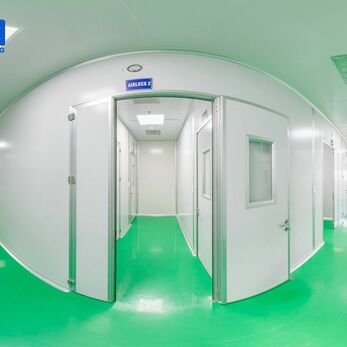

Những tình huống cần thử khi nghiệm thu

Việc nghiệm thu cần thực hiện trên toàn bộ chuỗi từ trung tâm báo cháy đến trạng thái thực tế của cửa.

Kết quả thử nên được ghi nhận trong biên bản nghiệm thu và cập nhật theo đúng cấu hình thực tế sau khi hệ thống được điều chỉnh.

Giải pháp tích hợp khóa liên động VCR

VCR cung cấp các giải pháp khóa liên động hai cửa, ba cửa và bốn cửa, đồng thời hỗ trợ xây dựng cấu hình kết nối với hệ thống báo cháy theo yêu cầu từng dự án.

Phương án được xem xét dựa trên vị trí cửa, loại khóa, nguồn điện, đường thoát nạn và ma trận điều khiển đã thống nhất. Việc kiểm tra đồng bộ từ tín hiệu Fire Input đến phản ứng thực tế của khóa giúp hạn chế xung đột giữa logic liên động, Access Control và yêu cầu an toàn của công trình.

Kết luận

Tích hợp Interlock với hệ thống báo cháy cần được thiết kế dựa trên chức năng của từng cửa và phương án thoát nạn. Tín hiệu khẩn cấp phải có mức ưu tiên phù hợp, đồng thời phối hợp chính xác với loại khóa, nguồn dự phòng và hệ thống Access Control.

Ma trận điều khiển, sơ đồ tín hiệu và quy trình reset cần được thống nhất trước khi thi công. Thử nghiệm trên hệ thống hoàn chỉnh giúp xác nhận cửa chuyển trạng thái đúng trong cả điều kiện có điện, mất điện và đang sử dụng nguồn dự phòng.

FAQs

Có tín hiệu báo cháy thì tất cả cửa Interlock có cùng mở không?

Phạm vi nhả khóa phụ thuộc ma trận điều khiển và phương án thoát nạn.

Hệ thống có thể giải phóng một cửa, một nhóm hoặc toàn bộ cửa liên quan.

Fire Input và Emergency Input khác nhau thế nào?

Tên gọi và chức năng cụ thể phụ thuộc từng bộ điều khiển. Cần kiểm tra sơ đồ đấu nối, phạm vi tác động và cách reset trong tài liệu của model.

Nguồn dự phòng có làm khóa tiếp tục giữ khi báo cháy không?

Mạch báo cháy cần ưu tiên lệnh khẩn cấp ngay cả khi hệ thống đang dùng nguồn dự phòng. Trạng thái khóa phụ thuộc loại khóa và sơ đồ cấp nguồn.

Sau khi reset báo cháy, Interlock có tự hoạt động lại không?

Một số hệ thống tự khôi phục, trong khi cấu hình khác yêu cầu reset riêng. Quy trình cần xác nhận trạng thái cửa, cảm biến và khóa trước khi đưa hệ thống về chế độ bình thường.
