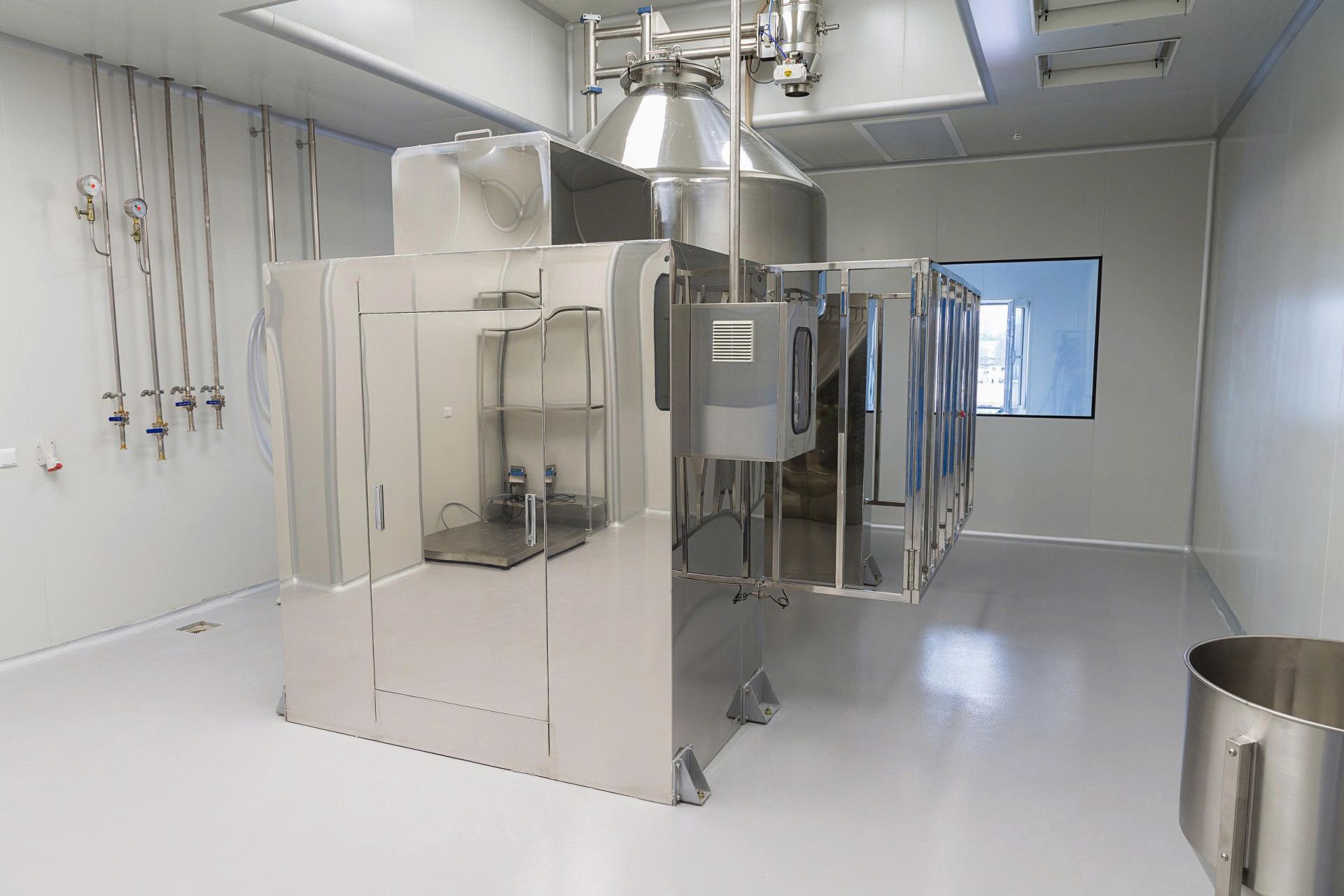

Interlock và chênh áp phòng sạch phối hợp với nhau như thế nào?

HVAC tạo chênh áp, Interlock kiểm soát cửa

Chênh áp phòng sạch hình thành từ sự cân bằng giữa lưu lượng khí cấp, hồi, thải và mức độ kín của không gian. Tùy mục tiêu kiểm soát, các phòng có thể được bố trí theo chuỗi áp suất để định hướng dòng khí giữa các khu vực.

Interlock tác động ở một vị trí khác: cửa.

Với Airlock hai cửa, khi cửa A mở, cửa B được giữ khóa. Sau khi cửa A đóng và cảm biến xác nhận trạng thái, cửa B mới chuyển sang trạng thái cho phép mở.

Có thể hình dung mối quan hệ giữa hai hệ thống như sau:

Trong hướng dẫn HVAC cho khu vực sản xuất dược phẩm, airlock, chênh áp và hệ thống liên động cửa được xem là các lớp kiểm soát phối hợp để duy trì phân vùng và giảm nguy cơ trao đổi khí giữa các khu vực.

Cửa mở làm thay đổi trạng thái áp suất

Khi tất cả cửa đóng, hệ HVAC hoạt động trong điều kiện tương đối ổn định. Một cửa Airlock mở sẽ tạo thêm đường trao đổi khí giữa hai không gian.

Trong thời gian đó, giá trị chênh áp có thể dao động. Mức thay đổi phụ thuộc vào kích thước cửa, thời gian mở, độ kín của phòng, lưu lượng HVAC và quan hệ áp suất giữa các khu vực.

Nếu cả hai cửa Airlock cùng mở, hai vùng phía ngoài được nối qua một đường thông liên tục. Trao đổi khí tăng lên và vai trò vùng đệm của Airlock giảm rõ rệt trong khoảng thời gian đó. Đây chính là trạng thái mà khóa liên động Airlock được sử dụng để kiểm soát.

Airlock tạo khoảng chuyển tiếp cho áp suất

Vai trò của Airlock không dừng ở việc tạo thêm một phòng giữa hai khu vực. Không gian này giúp quá trình di chuyển diễn ra theo từng bước thay vì kết nối trực tiếp hai vùng.

Một chu kỳ thông thường là:

cửa A mở → người hoặc vật tư vào Airlock → cửa A đóng → trạng thái được xác nhận → cửa B mở

Trong chu kỳ này, từng khu vực chỉ giao tiếp trực tiếp với Airlock tại một thời điểm. Điều đó tạo điều kiện thuận lợi hơn cho hệ HVAC duy trì hướng dòng khí phòng sạch và phục hồi chênh áp sau mỗi lần mở cửa.

Các hệ thống có yêu cầu phân tách cao hơn còn có thể sử dụng khoảng trễ trước khi cửa tiếp theo được phép mở. Khoảng thời gian này gắn với tốc độ phục hồi thực tế của Airlock, thay vì được áp dụng như một giá trị cố định cho mọi phòng.

Thời gian phục hồi quyết định nhịp mở cửa

Sau khi cửa đóng, đồng hồ chênh áp có thể chưa trở về giá trị ổn định ngay lập tức.

Không khí cần một khoảng thời gian để cân bằng lại theo lưu lượng cấp – hồi của hệ HVAC. Với Airlock nhỏ và hệ thống phản hồi nhanh, quá trình này có thể diễn ra nhanh. Khu vực có thể tích lớn, chênh áp cao hoặc nhiều biến động vận hành thường có đặc tính phục hồi khác.

Vì vậy, delay Interlock nên được xem xét cùng với thời gian phục hồi áp suất.

Delay quá dài kéo dài thời gian chờ. Delay quá ngắn làm cửa tiếp theo mở khi điều kiện trong vùng chuyển tiếp vẫn đang biến động. Hướng dẫn WHO về HVAC cũng lưu ý các biến động tạm thời và đặc tính Airlock khi lựa chọn quan hệ chênh áp.

Cảm biến áp suất và cảm biến cửa đảm nhiệm hai tín hiệu khác nhau

Trong vận hành, hai loại cảm biến thường bị nhầm vai trò.

Cảm biến cửa cho bộ điều khiển Interlock biết cửa đang mở hay đã đóng. Cảm biến hoặc đồng hồ chênh áp theo dõi điều kiện áp suất giữa hai vùng.

Ở cấu hình cơ bản, Interlock phòng sạch có thể hoạt động hoàn toàn dựa trên trạng thái cửa. Với dự án có yêu cầu giám sát sâu hơn, tín hiệu chênh áp có thể được đưa về BMS hoặc tích hợp vào hệ thống điều khiển để theo dõi điều kiện Airlock. Các thành phần này phối hợp nhưng không thay thế chức năng của nhau.

Sai lệch cơ khí cũng ảnh hưởng đến chênh áp

Interlock điện tử hoạt động đúng vẫn có thể đi kèm chênh áp không ổn định nếu cánh cửa đóng thiếu kín.

Tay co yếu, cửa lệch, gioăng xuống cấp hoặc khe cửa thay đổi đều làm tăng rò khí. Khi đó, HVAC phải làm việc trong một điều kiện khác với thiết kế ban đầu.

Bởi vậy, khi xuất hiện chênh áp thấp sau bảo trì hoặc cải tạo cửa, việc kiểm tra nên bao gồm cả trạng thái cơ khí, cảm biến, trình tự liên động và khả năng phục hồi áp suất.

Giải pháp Interlock VCR trong hệ kiểm soát chênh áp

Với Airlock, phòng đệm hoặc khu vực chuyển tiếp, Interlock VCR được cấu hình theo số lượng cửa, layout và quan hệ vận hành giữa các khu vực.

Hệ thống có thể sử dụng cấu hình 2, 3 hoặc 4 cửa, kết hợp bộ điều khiển, khóa điện, cảm biến trạng thái cửa và mặt hiển thị. Khi dự án có yêu cầu, trạng thái cửa, cảnh báo hoặc tín hiệu chênh áp có thể được phối hợp với hệ thống giám sát trung tâm.

Điểm quan trọng nằm ở việc xây dựng logic cửa theo quan hệ áp suất thực tế. Một Airlock 3–4 cửa thường sử dụng ma trận Interlock để xác định chính xác cửa nào có quan hệ khóa với nhau, thay vì áp dụng cùng một trạng thái cho toàn bộ hệ thống.

Kết luận

Interlock và chênh áp phòng sạch phối hợp theo một nguyên tắc rõ ràng: HVAC tạo điều kiện áp suất, Interlock giữ trình tự cửa phù hợp với điều kiện đó.

Khi cửa, cảm biến, tay co và logic liên động hoạt động ổn định, hệ thống HVAC có môi trường thuận lợi hơn để duy trì hướng dòng khí và phục hồi áp suất sau mỗi lần ra vào. Hiệu quả phân vùng vì thế đến từ sự phối hợp của cả HVAC – Airlock – Interlock, thay vì một thiết bị riêng lẻ.

FAQs

Interlock có tạo ra chênh áp phòng sạch không?

Chênh áp được tạo bởi hệ HVAC. Interlock kiểm soát trạng thái cửa để hạn chế những tình huống làm quan hệ áp suất biến động mạnh.

Chênh áp có giảm khi cửa Airlock mở không?

Giá trị có thể dao động trong thời gian cửa mở. Mức biến động phụ thuộc vào HVAC, kích thước cửa, thời gian mở và độ kín của từng khu vực.

Vì sao cửa đã đóng nhưng chênh áp chưa phục hồi ngay?

Hệ HVAC cần thời gian để đưa lượng khí và áp suất trở lại trạng thái cân bằng sau khi đường thông qua cửa được đóng lại.

Interlock có thể kết nối với cảm biến chênh áp không?

Có thể trong các cấu hình có yêu cầu tích hợp. Tín hiệu áp suất thường phục vụ giám sát hoặc logic điều khiển mở rộng, trong khi cảm biến cửa vẫn đảm nhiệm việc xác nhận trạng thái đóng mở.

Hai cửa Airlock mở đồng thời ảnh hưởng thế nào đến chênh áp?

Hai cửa cùng mở tạo đường thông khí liên tục giữa các khu vực, làm tăng trao đổi khí và có thể khiến quan hệ chênh áp biến động rõ hơn so với trạng thái mở từng cửa theo trình tự.
