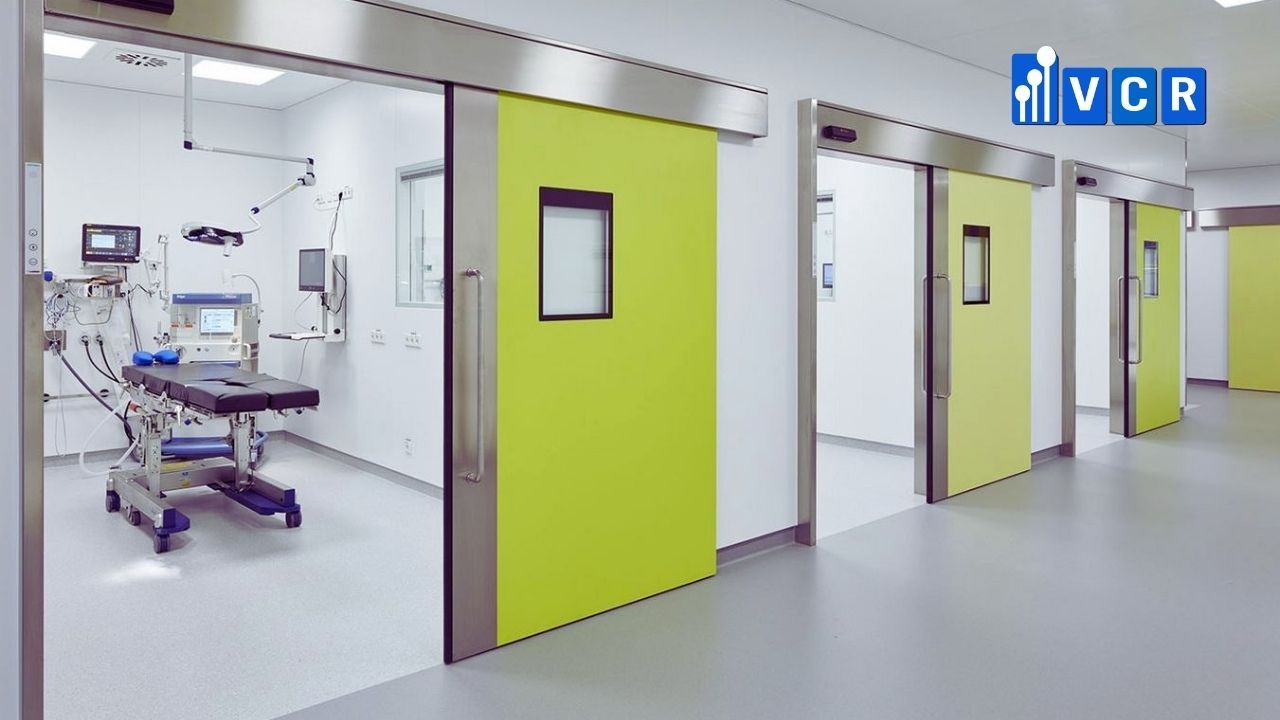

Khóa liên động Interlock có dùng được với cửa tự động không?

Khóa liên động Interlock có dùng được với cửa tự động không?

Có. Khóa liên động Interlock hoàn toàn có thể sử dụng với cửa tự động, với điều kiện bộ điều khiển cửa có ngõ vào và ngõ ra tín hiệu phù hợp để kết nối với bộ điều khiển Interlock, PLC hoặc hệ thống điều khiển trung tâm.

Khi một cửa đang mở hoặc chưa đóng hoàn toàn, hệ thống Interlock sẽ không cho phép cửa còn lại nhận lệnh mở. Chỉ sau khi cảm biến xác nhận cửa thứ nhất đã đóng kín, cửa thứ hai mới được phép hoạt động.

Giải pháp này được sử dụng phổ biến tại phòng sạch dược phẩm, bệnh viện, phòng thí nghiệm, nhà máy điện tử, bán dẫn, thực phẩm và các khu vực cần kiểm soát chênh áp hoặc nhiễm chéo.

Interlock cửa tự động hoạt động như thế nào?

Trong hệ thống gồm hai cửa tự động, mỗi cửa thường được kết nối với một cảm biến trạng thái và bộ điều khiển cửa.

Khi cửa A nhận lệnh mở, bộ điều khiển Interlock sẽ tạm thời khóa tín hiệu mở của cửa B. Trong thời gian cửa A đang mở, người dùng có thể nhấn nút, quét thẻ hoặc kích hoạt cảm biến tại cửa B nhưng cửa B vẫn không hoạt động.

Sau khi cửa A đóng hoàn toàn và cảm biến gửi tín hiệu xác nhận về bộ điều khiển, hệ thống mới cho phép cửa B nhận lệnh mở.

Nguyên lý này giúp ngăn hai cửa mở đồng thời, hạn chế dòng khí di chuyển không kiểm soát và duy trì chênh áp giữa hai khu vực.

Vì sao cửa tự động nên tích hợp khóa liên động Interlock?a

Cửa tự động giúp giảm tiếp xúc bằng tay, tăng sự thuận tiện và cải thiện khả năng kiểm soát người ra vào. Tuy nhiên, nếu hai cửa tự động nằm trong cùng một phòng đệm mà không có Interlock, cả hai cửa có thể mở cùng lúc khi có người di chuyển từ hai phía.

Điều này có thể làm mất chênh áp, phá vỡ hướng dòng khí và tăng nguy cơ bụi, vi sinh vật hoặc tạp nhiễm đi vào khu vực sạch hơn.

Khi tích hợp Interlock, hệ thống sẽ kiểm soát thứ tự đóng mở cửa, giảm nguy cơ vận hành sai và hỗ trợ duy trì điều kiện môi trường ổn định.

Cửa tự động cần điều kiện gì để tích hợp Interlock?

Để tích hợp khóa liên động, bộ cửa tự động cần có cổng tín hiệu điều khiển bên ngoài. Các tín hiệu cơ bản thường gồm:

• Tín hiệu yêu cầu mở cửa.

• Tín hiệu cho phép mở cửa.

• Tín hiệu phản hồi cửa đang mở.

• Tín hiệu xác nhận cửa đã đóng.

• Tín hiệu báo lỗi của bộ cửa.

Không nên chỉ dựa vào tín hiệu động cơ đã dừng để xác định cửa đã đóng. Động cơ có thể đã dừng nhưng cánh cửa vẫn chưa đóng kín do có vật cản, sai lệch cơ khí hoặc lỗi cảm biến.

Vì vậy, hệ thống nên có cảm biến riêng để xác nhận cửa đã về đúng vị trí đóng hoàn toàn.

Thành phần của hệ thống Interlock cửa tự động

Một hệ thống Interlock dùng cho cửa tự động thường gồm:

• Bộ điều khiển Interlock chuyên dụng hoặc PLC.

• Bộ điều khiển cửa tự động.

• Cảm biến xác nhận trạng thái đóng của cửa.

• Cảm biến an toàn chống kẹp.

• Nút nhấn mở cửa hoặc cảm biến không chạm.

• Đầu đọc thẻ, nếu có kiểm soát ra vào.

• Đèn báo trạng thái cửa.

• Còi hoặc chuông cảnh báo.

• Nút mở khẩn cấp.

• Nguồn dự phòng, nếu dự án yêu cầu.

Đối với hệ thống quy mô lớn, Interlock có thể kết nối với HMI, BMS, hệ thống báo cháy hoặc hệ thống kiểm soát ra vào tập trung.

Có cần lắp thêm khóa điện từ cho cửa tự động không?

Không phải mọi cửa tự động đều bắt buộc phải lắp thêm khóa điện từ.

Trong nhiều hệ thống, bộ điều khiển Interlock chỉ cần chặn tín hiệu mở cửa. Khi cửa còn lại đang mở, bộ cửa tự động sẽ không nhận được lệnh kích hoạt.

Tuy nhiên, khóa điện từ có thể được bổ sung trong các khu vực cần kiểm soát nghiêm ngặt hơn về an ninh, chênh áp hoặc quyền truy cập. Khi đó, cần lựa chọn khóa có lực giữ phù hợp và có cơ chế mở khẩn cấp an toàn.

Việc lắp thêm khóa điện phải được kiểm tra tương thích với bộ điều khiển cửa, cảm biến chống kẹp và yêu cầu thoát hiểm của công trình.

Các phương án điều khiển Interlock cửa tự động

Sử dụng bộ điều khiển Interlock chuyên dụng

Bộ Interlock chuyên dụng phù hợp với hệ thống hai hoặc ba cửa có logic vận hành tương đối đơn giản.

Ưu điểm của phương án này là chi phí hợp lý, dễ lắp đặt, dễ bảo trì và không cần lập trình phức tạp. Đây là lựa chọn phổ biến cho phòng đệm, Airlock và các khu vực kiểm soát hai cửa.

Sử dụng PLC

PLC phù hợp với hệ thống có nhiều cửa hoặc yêu cầu logic điều khiển phức tạp.

Ngoài chức năng ngăn cửa mở đồng thời, PLC có thể xử lý thêm các điều kiện như chênh áp, thời gian trễ, phân quyền người dùng, tín hiệu báo cháy, báo lỗi cảm biến và kết nối BMS.

PLC cũng thuận tiện hơn khi dự án cần HMI, lưu trạng thái vận hành hoặc mở rộng hệ thống trong tương lai.

Sử dụng chức năng Interlock tích hợp trong bộ cửa

Một số bộ điều khiển cửa tự động có sẵn chế độ Airlock hoặc Interlock. Hai bộ cửa có thể trao đổi tín hiệu trực tiếp với nhau mà không cần bộ điều khiển độc lập.

Phương án này chỉ nên áp dụng khi nhà sản xuất cửa xác nhận hỗ trợ và cung cấp đầy đủ sơ đồ đấu nối, logic vận hành và hướng dẫn xử lý lỗi.

Interlock cửa tự động có phù hợp với phòng sạch không?

Interlock cửa tự động rất phù hợp với phòng sạch vì vừa giảm thao tác chạm tay, vừa kiểm soát trình tự đóng mở cửa.

Trong phòng sạch, việc hai cửa giữa các khu vực có cấp độ sạch hoặc mức áp suất khác nhau mở đồng thời có thể làm thay đổi hướng dòng khí. Không khí từ khu vực có độ sạch thấp hơn có thể đi vào khu vực sạch hơn, làm tăng nguy cơ nhiễm bụi hoặc nhiễm vi sinh.

Vì vậy, hệ thống Interlock thường được lắp tại:

• Phòng đệm nhân sự.

• Phòng đệm vật tư.

• Airlock.

• Phòng thay đồ.

• Khu vực sản xuất dược phẩm.

• Phòng mổ và khu vực y tế.

• Nhà máy điện tử, bán dẫn.

• Phòng thí nghiệm và khu kiểm soát sinh học.

Những lưu ý quan trọng khi thiết kế Interlock cửa tự động

Hệ thống phải xác nhận cửa đã đóng hoàn toàn trước khi cho phép cửa còn lại mở. Cảm biến đóng cửa cần được lắp đúng vị trí và tránh bị tác động bởi rung động hoặc sai lệch cơ khí.

Cảm biến chống kẹp và chức năng phát hiện vật cản không được bị vô hiệu hóa bởi logic Interlock. An toàn con người phải luôn được ưu tiên hơn yêu cầu duy trì chênh áp.

Ngoài ra, cần xác định rõ trạng thái cửa trong các trường hợp:

• Mất điện.

• Báo cháy.

• Hỏng cảm biến.

• Cửa không đóng đúng thời gian.

• Có vật cản tại cửa.

• Người dùng nhấn nút khẩn cấp.

Đối với dự án GMP, logic Interlock nên được kiểm tra trong quá trình FAT, SAT, IQ và OQ. Các nội dung cần kiểm tra gồm chức năng khóa chéo, cảnh báo mở cửa quá lâu, xử lý mất điện, mở khẩn cấp và phản hồi trạng thái cửa.

Có thể dùng Interlock cho ba hoặc nhiều cửa tự động không?

Có. Interlock có thể điều khiển hai, ba, bốn hoặc nhiều cửa tự động.

Với hệ thống nhiều cửa, PLC thường là giải pháp phù hợp hơn vì có thể thiết lập các nhóm cửa và nhiều điều kiện vận hành khác nhau.

Ví dụ, trong một Airlock ba cửa, hệ thống có thể quy định chỉ một cửa được mở tại một thời điểm. Trong hệ thống lớn hơn, một số cửa thuộc cùng vùng áp suất có thể được phép hoạt động đồng thời, trong khi các cửa kết nối với khu vực sạch hơn vẫn bị khóa.

Logic này cần được xây dựng dựa trên luồng di chuyển của người, vật tư, cấp độ sạch và yêu cầu chênh áp thực tế.

Nên mua khóa liên động Interlock cửa tự động ở đâu?

Khi mua Interlock cho cửa tự động, doanh nghiệp không nên chỉ chọn theo giá bộ điều khiển. Cần đánh giá đồng thời khả năng tương thích với bộ cửa, số lượng cửa, loại cảm biến, phương án mở khẩn cấp và yêu cầu tích hợp với PLC hoặc BMS.

Thiết bị phòng sạch VCR là đơn vị cung cấp giải pháp khóa liên động Interlock cho cửa phòng sạch, cửa tự động, Airlock, Pass Box và các khu vực kiểm soát nhiễm. VCR có thể hỗ trợ nhà thầu và chủ đầu tư lựa chọn cấu hình theo số lượng cửa, logic vận hành và yêu cầu thực tế của dự án.

Khi đặt mua, khách hàng nên cung cấp các thông tin sau:

• Số lượng cửa cần liên động.

• Cửa mở tay hay cửa tự động.

• Thương hiệu và model bộ điều khiển cửa.

• Loại tín hiệu đầu vào và đầu ra.

• Yêu cầu đèn báo, còi cảnh báo và nút khẩn cấp.

• Yêu cầu kết nối PLC, HMI hoặc BMS.

• Tiêu chuẩn áp dụng cho dự án.

Việc cung cấp đầy đủ thông tin giúp Thiết bị phòng sạch VCR tư vấn đúng cấu hình, hạn chế phát sinh khi lắp đặt và đảm bảo hệ thống hoạt động ổn định.

Tiêu chí lựa chọn nhà cung cấp Interlock cửa tự động

Nhà cung cấp Interlock cần hiểu đồng thời về thiết bị điện, điều khiển cửa và yêu cầu vận hành phòng sạch.

Một bộ Interlock có thể hoạt động tốt trong thử nghiệm riêng lẻ nhưng vẫn gặp lỗi khi kết nối thực tế nếu tín hiệu giữa bộ cửa và bộ điều khiển không tương thích.

Do đó, khách hàng nên ưu tiên đơn vị có khả năng:

• Kiểm tra sơ đồ tín hiệu của bộ cửa tự động.

• Tư vấn logic Interlock theo luồng vận hành.

• Cung cấp sơ đồ đấu nối rõ ràng.

• Hỗ trợ lắp đặt và chạy thử.

• Kiểm tra chức năng mở khẩn cấp.

• Hỗ trợ xử lý lỗi sau bán hàng.

• Cung cấp giải pháp mở rộng khi tăng số lượng cửa.

Thiết bị phòng sạch VCR có thể được tham khảo khi doanh nghiệp cần mua bộ Interlock, phụ kiện cửa phòng sạch hoặc giải pháp liên động cho các dự án dược phẩm, điện tử, thực phẩm và bệnh viện.

Kết luận

Khóa liên động Interlock hoàn toàn có thể dùng với cửa tự động. Hệ thống giúp ngăn hai cửa mở đồng thời, duy trì chênh áp, kiểm soát hướng dòng khí và giảm nguy cơ nhiễm chéo.

Để hệ thống hoạt động ổn định, cửa tự động cần có tín hiệu điều khiển phù hợp, cảm biến xác nhận cửa đóng kín và logic xử lý an toàn trong trường hợp mất điện, báo cháy hoặc hỏng cảm biến.

Đối với các dự án phòng sạch, khách hàng nên lựa chọn nhà cung cấp có khả năng tư vấn cả phần thiết bị, đấu nối và nguyên lý vận hành. Doanh nghiệp có nhu cầu mua khóa liên động Interlock cho cửa tự động có thể liên hệ Thiết bị phòng sạch VCR để được tư vấn cấu hình phù hợp theo số lượng cửa và yêu cầu của công trình.

FAQ: Câu hỏi thường gặp về khóa liên động Interlock cửa tự động

Interlock có điều khiển trực tiếp động cơ cửa tự động không?

Thông thường, Interlock không điều khiển trực tiếp động cơ cửa. Bộ Interlock chỉ gửi hoặc ngắt tín hiệu cho phép mở cửa đến bộ điều khiển cửa tự động. Bộ điều khiển cửa vẫn chịu trách nhiệm vận hành động cơ, điều chỉnh tốc độ và xử lý cảm biến an toàn. Khi mua thiết bị, Thiết bị phòng sạch VCR có thể hỗ trợ kiểm tra cổng tín hiệu của bộ cửa để lựa chọn phương án kết nối phù hợp.

Cửa tự động dùng cảm biến chuyển động có lắp Interlock được không?

Có. Tín hiệu từ cảm biến chuyển động sẽ được đưa qua bộ điều khiển Interlock hoặc đầu vào cho phép mở của bộ cửa. Khi cửa đối diện đang mở, hệ thống sẽ chặn tín hiệu từ cảm biến. Thiết bị phòng sạch VCR có thể tư vấn sử dụng cảm biến chuyển động, cảm biến không chạm hoặc nút nhấn tùy theo mức độ kiểm soát của khu vực.

Interlock cửa tự động có cần khóa điện từ không?

Không phải hệ thống nào cũng cần khóa điện từ. Nếu bộ điều khiển cửa có thể ngăn lệnh mở, Interlock chỉ cần khóa tín hiệu điều khiển. Khóa điện từ thường được bổ sung khi cần tăng khả năng giữ cửa hoặc kiểm soát an ninh. Thiết bị phòng sạch VCR có thể hỗ trợ lựa chọn khóa điện, lực giữ và chế độ mở khẩn cấp phù hợp.

Khi mất điện, Interlock cửa tự động hoạt động thế nào?

Trạng thái cửa khi mất điện phụ thuộc vào thiết kế an toàn của công trình. Cửa có thể mở tự do, giữ khóa bằng nguồn dự phòng hoặc chuyển sang chế độ mở tay. Thiết bị phòng sạch VCR khuyến nghị xác định rõ yêu cầu thoát hiểm, báo cháy và chế độ fail-safe hoặc fail-secure trước khi đặt hàng.

Interlock có thể kết nối với hệ thống báo cháy không?

Có. Hệ thống Interlock có thể nhận tín hiệu từ hệ thống báo cháy để giải phóng cửa hoặc chuyển sang chế độ khẩn cấp. Logic cụ thể phụ thuộc vào thiết kế thoát hiểm của công trình. Khi cung cấp giải pháp, Thiết bị phòng sạch VCR có thể hỗ trợ xác định đầu vào báo cháy và phương án vận hành khẩn cấp phù hợp.

Interlock cửa tự động có kết nối BMS được không?

Có. Nếu bộ điều khiển Interlock hoặc PLC có đầu ra phù hợp, hệ thống có thể gửi trạng thái cửa, cảnh báo lỗi và tín hiệu mở cửa quá lâu về BMS. Thiết bị phòng sạch VCR có thể tư vấn cấu hình đầu vào, đầu ra hoặc giao tiếp phù hợp với yêu cầu giám sát của dự án.

Có thể dùng một bộ Interlock cho nhiều cửa tự động không?

Có, nhưng số lượng cửa phụ thuộc vào khả năng của bộ điều khiển. Với hai hoặc ba cửa, có thể dùng bộ Interlock chuyên dụng. Với nhiều cửa và logic phức tạp, nên sử dụng PLC. Thiết bị phòng sạch VCR có thể hỗ trợ lựa chọn bộ điều khiển theo số cửa và xây dựng logic vận hành phù hợp.

Giá khóa liên động Interlock cửa tự động phụ thuộc vào yếu tố nào?

Giá thiết bị phụ thuộc vào số lượng cửa, loại khóa, cảm biến, đèn báo, còi cảnh báo, nút khẩn cấp, PLC, HMI và yêu cầu tích hợp BMS. Chi phí cũng thay đổi theo mức độ phức tạp của việc đấu nối với bộ cửa tự động. Khách hàng nên gửi thông số bộ cửa cho Thiết bị phòng sạch VCR để được tư vấn và báo giá sát với nhu cầu thực tế.
