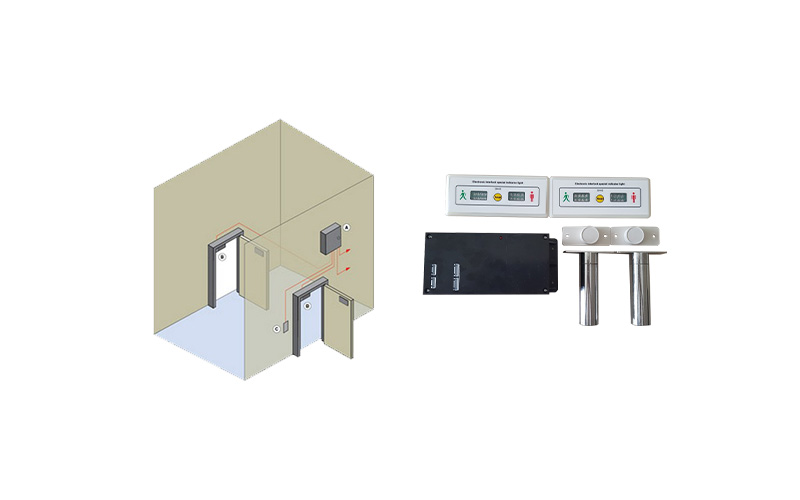

Cách đọc thông số catalogue bộ điều khiển Interlock

Catalogue bộ điều khiển Interlock cần đọc những gì?

Một catalogue hoặc tài liệu kỹ thuật đầy đủ thường gồm bảng thông số điện, sơ đồ chân đấu nối, chế độ vận hành, cài đặt thời gian và hướng dẫn xử lý khẩn cấp.

Người đọc nên xem bảng thông số cùng sơ đồ terminal. Bảng thông số cho biết khả năng phần cứng, còn sơ đồ đấu nối thể hiện từng cổng nhận tín hiệu gì, xuất tín hiệu gì và sử dụng loại tiếp điểm nào.

Trình tự kiểm tra phù hợp là: số cửa, logic liên động, nguồn cấp, ngõ vào, ngõ ra khóa, thời gian cài đặt, tín hiệu khẩn cấp và khả năng kết nối với hệ thống khác.

Các thông số chính của bộ điều khiển Interlock

Các giá trị cụ thể luôn cần đối chiếu theo đúng model. Hai bộ điều khiển cùng quản lý bốn cửa vẫn có thể khác nhau về số ngõ vào, loại relay và cách cài đặt quan hệ giữa các cửa.

Đọc số cửa cùng với logic liên động

Thông số “2-door”, “3-door” hoặc “4-door controller” thể hiện số cửa mà bo mạch có thể tiếp nhận và điều khiển. Thông tin này cần được đọc cùng mục Operating Mode, Door Sequence hoặc Interlock Matrix.

Operating Mode mô tả chế độ phối hợp giữa các cửa. Một số bộ điều khiển sử dụng logic cài đặt sẵn; một số dòng cho phép điều chỉnh tại công trình bằng công tắc DIP, jumper hoặc phần mềm.

Interlock Matrix thể hiện quan hệ chi tiết hơn. Khi cửa số 1 mở, ma trận sẽ xác định cửa số 2, số 3 hay toàn bộ cửa còn lại phải giữ khóa. Các hệ thống nhiều cửa có thể được chia thành từng nhóm ngay trên cùng một bộ điều khiển khi phần cứng hỗ trợ cấu hình ma trận.

Cụm từ “User-configurable” thường cho biết kỹ thuật viên có thể thay đổi logic. “Factory-programmed” thể hiện chương trình được thiết lập theo cấu hình đặt hàng. “Expandable” cần được kiểm tra thêm vì khả năng mở rộng có thể yêu cầu bo I/O, module hoặc bộ điều khiển phụ.

Phân biệt nguồn cấp và ngõ ra khóa

Mục Input Voltage cho biết điện áp cấp vào bộ điều khiển. Controller Consumption thể hiện mức tiêu thụ của bo mạch. Hai thông số này chưa cho biết bộ điều khiển có thể cấp điện trực tiếp cho khóa hay không.

Ngõ ra khóa thường gặp hai dạng:

Một số bộ điều khiển cho phép lựa chọn giữa ngõ ra có nguồn và tiếp điểm khô. Khóa có thể được cấp trực tiếp hoặc nhận nguồn từ tủ riêng tùy cách đấu nối.

Khi catalogue ghi relay chịu tải 3 A hoặc 5 A, đây là giới hạn của tiếp điểm tại điều kiện được công bố. Việc lựa chọn vẫn phải dựa trên điện áp, dòng tiêu thụ và cơ chế hoạt động của đúng loại khóa.

Đọc đúng các tín hiệu đầu vào

Door Contact, còn được ký hiệu DPS hoặc Door Position, dùng để xác nhận vị trí cánh cửa. Khi cửa trở về đúng khung, cảm biến gửi trạng thái về bộ điều khiển.

Lock Feedback phản ánh tình trạng cơ cấu khóa. Tín hiệu này cho biết khóa đã giữ hoặc đã nhả, trong khi Door Contact tập trung vào vị trí của cánh cửa. Hệ thống cần giám sát chi tiết thường sử dụng cả hai tín hiệu.

REX – Request to Exit hoặc Request to Open là lệnh yêu cầu mở từ nút nhấn, cảm biến không chạm hoặc thiết bị kiểm soát ra vào. Catalogue cần ghi rõ tín hiệu được kích hoạt bằng tiếp điểm NO, NC hay điện áp ngoài.

Trạng thái NO và NC phải được đọc theo từng cổng. Chữ “NC” tại đầu vào cảm biến mô tả trạng thái điện của tiếp điểm, còn fail-safe hoặc fail-secure mô tả cách khóa phản ứng khi mất nguồn.

Các thông số thời gian cần chú ý

Release Time là khoảng thời gian khóa được nhả sau khi hệ thống chấp nhận yêu cầu mở. Thời gian quá ngắn khiến người dùng chưa kịp thao tác; khoảng thời gian dài làm cửa duy trì trạng thái nhả lâu hơn cần thiết.

Interlock Delay là thời gian chờ sau khi cửa trước đóng và trước khi cửa tiếp theo được phép mở. Cài đặt này có thể áp dụng cho airlock cần một khoảng chờ theo quy trình.

Door-open-too-long hoặc Door Held Open xác định thời điểm phát cảnh báo cửa mở lâu. Một số bộ điều khiển cho phép cài riêng từng cửa, trong khi cấu hình khác sử dụng một giá trị chung.

Khi đọc catalogue, cần kiểm tra phạm vi cài đặt, đơn vị tính và phương thức điều chỉnh. Núm xoay, công tắc DIP và phần mềm có độ linh hoạt khác nhau.

Kiểm tra tín hiệu báo cháy và tích hợp

Mục Fire Input hoặc Emergency Release cần được đối chiếu với sơ đồ vận hành. Tài liệu phải thể hiện loại tín hiệu kích hoạt, cửa chịu tác động, cách reset và mức ưu tiên so với logic liên động.

Một số cấu hình nhận tiếp điểm báo cháy rồi ngắt nguồn cấp khóa để giải phóng cửa. Cách phản ứng cụ thể phụ thuộc thiết kế bộ nguồn, loại khóa và phương án an toàn của công trình.

Với Access Control hoặc BMS, cụm từ “compatible” mới thể hiện khả năng kết nối ở mức khái quát. Kỹ sư cần kiểm tra dạng tín hiệu, số cổng, trạng thái phản hồi và khả năng giám sát từng cửa.

Giải pháp bộ điều khiển Interlock VCR

VCR cung cấp các cấu hình khóa liên động hai cửa, ba cửa và bốn cửa cho airlock, phòng đệm và khu vực chuyển tiếp trong phòng sạch.

Bảng thông số được đối chiếu với layout, loại khóa, nguồn điện, cảm biến và yêu cầu tích hợp của dự án. Việc kiểm tra theo từng tín hiệu giúp lựa chọn đúng model, hạn chế thiếu cổng hoặc phải thay đổi sơ đồ đấu nối trong quá trình thi công.

Kết luận

Cách đọc thông số bộ điều khiển Interlock hiệu quả bắt đầu từ số cửa và logic vận hành, sau đó mới đến nguồn, ngõ vào, ngõ ra và các bộ định thời.

Bảng thông số cung cấp giới hạn phần cứng. Sơ đồ terminal và hướng dẫn cài đặt cho biết thiết bị xử lý từng tín hiệu ra sao. Đọc đồng thời ba phần này giúp đánh giá chính xác khả năng tương thích trước khi lựa chọn.

FAQs

Dry contact có cấp điện trực tiếp cho khóa không?

Dry contact thực hiện đóng hoặc ngắt mạch. Khóa sử dụng nguồn điện riêng hoặc nguồn ngoài được đưa qua tiếp điểm relay.

Door Contact và Lock Feedback khác nhau thế nào?

Door Contact xác nhận vị trí cánh cửa. Lock Feedback phản ánh trạng thái giữ hoặc nhả của cơ cấu khóa.

NO, NC và COM có nghĩa gì?

NO là tiếp điểm hở, NC là tiếp điểm đóng ở trạng thái bình thường, còn COM là chân chung của relay.

Catalogue ghi hỗ trợ Access Control đã đủ để đấu nối chưa?

Cần kiểm tra thêm dạng tín hiệu, sơ đồ chân, trạng thái kích hoạt và trách nhiệm điều khiển khóa của từng hệ thống.
