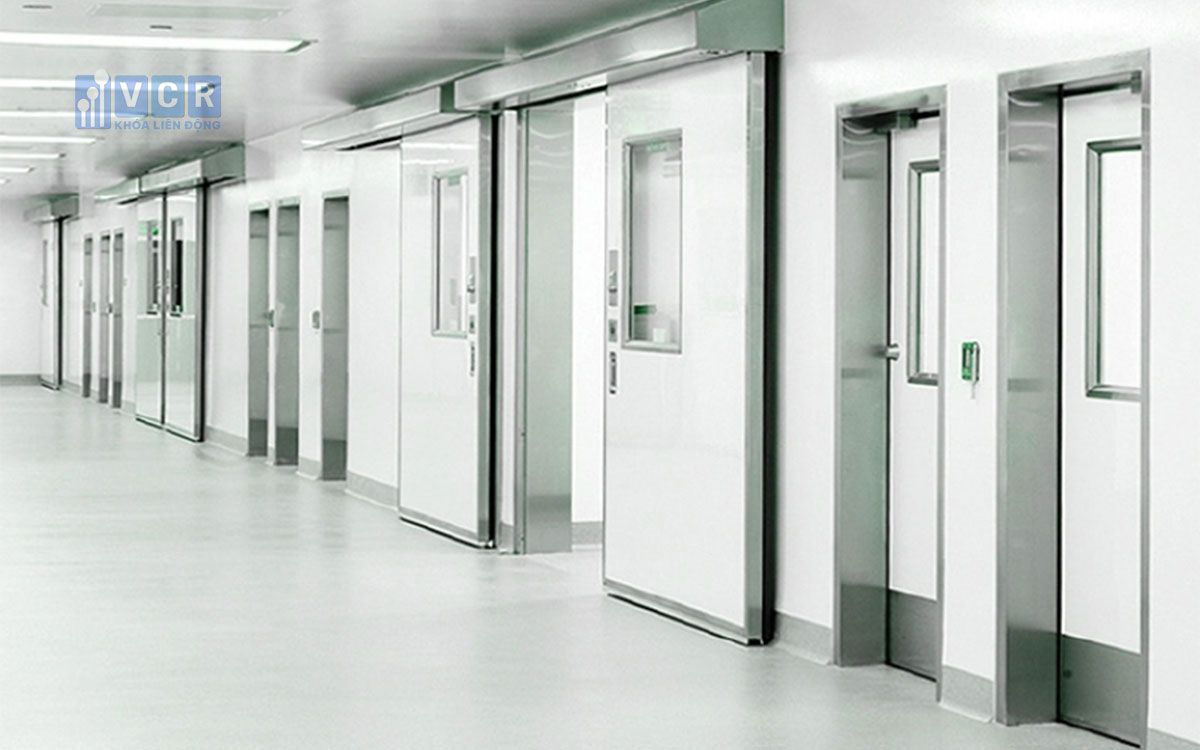

Cửa liên động trong khu sản xuất vô trùng cần kiểm soát gì?

Vai trò của cửa liên động trong khu sản xuất vô trùng

Airlock tạo vùng chuyển tiếp giữa các khu vực có cấp sạch hoặc yêu cầu kiểm soát khác nhau. Cửa liên động điều phối trình tự ra vào, duy trì sự phân tách vật lý và giới hạn thời gian hai không gian kết nối qua ô cửa.

EU GMP Annex 1 yêu cầu airlock dành cho người và vật liệu hỗ trợ giảm nguy cơ nhiễm vi sinh, hạt bụi giữa các khu vực. Airlock dẫn vào Grade A và Grade B cần sử dụng hệ thống liên động; với Grade C và Grade D, cảnh báo bằng hình ảnh hoặc âm thanh là mức kiểm soát tối thiểu được nêu trong tài liệu.

Trong vận hành thực tế, hệ thống Interlock cần quản lý nhiều điều kiện hơn trạng thái khóa. Cảm biến cửa, tay co, chênh áp, quyền truy cập và tín hiệu khẩn cấp phải được xem xét trong cùng một ma trận vận hành.

Kiểm soát trình tự mở theo đúng luồng di chuyển

Mỗi thời điểm, bộ điều khiển chỉ cấp quyền mở cho cửa đáp ứng đủ điều kiện liên động. Khi một cửa đang hoạt động, các cửa có quan hệ với nó được giữ khóa theo logic đã thiết lập.

Airlock hai cửa thường có trình tự đơn giản: người dùng mở cửa thứ nhất, đi vào vùng đệm, đóng cửa rồi tiếp tục qua cửa thứ hai. Với airlock ba hoặc bốn cửa, quan hệ giữa từng cửa cần được thể hiện bằng ma trận.

Một cửa mở có thể khóa toàn bộ cửa còn lại hoặc chỉ tác động đến một nhóm nhất định. Cách thiết lập phụ thuộc vào hướng di chuyển, chức năng của từng phòng và yêu cầu phân tách khu vực.

Tín hiệu xác nhận cửa đóng cũng cần phản ánh đúng vị trí thực tế. Cửa gần khép nhưng chưa ép kín vào gioăng có thể khiến chênh áp tiếp tục dao động. Cảm biến nên được căn chỉnh cùng cánh cửa, tay co và cơ cấu khóa để bộ điều khiển chuyển trạng thái đúng thời điểm.

Phối hợp với chênh áp và thời gian phục hồi airlock

HVAC tạo chênh áp và hướng airflow, còn hệ thống Interlock kiểm soát thời điểm ranh giới cửa được mở. Hai hệ thống phối hợp để airlock trở lại điều kiện vận hành sau mỗi lượt ra vào.

Khi cửa mở, không khí trao đổi qua ô cửa theo chênh lệch áp suất tức thời. Chuyển động của người, xe đẩy và vật liệu cũng tạo thêm nhiễu động. Sau khi cửa đóng, HVAC cần một khoảng thời gian để phục hồi áp suất.

Bộ điều khiển có thể thiết lập thời gian trễ trước khi cấp quyền mở cửa tiếp theo. Khoảng trễ nên dựa trên kết quả đo thực tế, gồm thể tích airlock, lưu lượng gió, độ kín cửa và tần suất sử dụng. Annex 1 cũng cho phép áp dụng thời gian trễ khi cần duy trì sự phân tách giữa các khu vực; mức chênh áp 10 Pa giữa các phòng khác cấp được nêu là giá trị hướng dẫn trong phạm vi tài liệu này.

Ba khoảng thời gian cần được phân biệt:

Khoảng trễ phù hợp giúp airlock vận hành ổn định. Giá trị quá dài làm chậm quy trình, còn giá trị ngắn hơn thời gian phục hồi khiến cửa tiếp theo hoạt động khi áp suất vẫn đang dao động.

Tách luồng nhân sự, vật liệu và chất thải

Luồng người và luồng vật liệu có đặc điểm vận hành khác nhau. Nhân sự cần thực hiện đúng trình tự thay đồ và vệ sinh cá nhân. Vật liệu có thể phải trải qua bước làm sạch, khử khuẩn hoặc bóc lớp bao gói trước khi chuyển vào khu vực cấp cao hơn.

Airlock nhân sự và airlock vật liệu nên được bố trí riêng khi điều kiện mặt bằng cho phép. Trường hợp dùng chung một không gian, thời điểm sử dụng cần được phân tách bằng quy trình rõ ràng. Hoạt động đưa vào và đưa ra cũng cần được tổ chức theo chiều vận chuyển đã thẩm định, đặc biệt với vật liệu, chất thải và mẫu môi trường đi ra khỏi Grade A hoặc Grade B.

Logic cửa phải phù hợp với từng luồng. Airlock vật liệu có thể cần thêm thời gian chờ để hoàn thành khử khuẩn. Airlock nhân sự lại cần tránh tình trạng người dùng mở cửa tiếp theo trước khi hoàn thành thao tác thay đồ.

Kiểm soát đúng người được phép ra vào

Interlock quản lý điều kiện giữa các cửa. Access Control quản lý quyền truy cập của người sử dụng. Khu vô trùng thường cần phối hợp cả hai chức năng.

Người dùng quét thẻ hoặc xác thực trước. Khi quyền truy cập hợp lệ, bộ điều khiển Interlock tiếp tục kiểm tra trạng thái cửa, thời gian trễ và các tín hiệu liên quan. Cửa chỉ được nhả khóa khi cả điều kiện về người dùng và điều kiện vận hành cùng được đáp ứng.

Đối với khu vực Grade A và Grade B, quyền tiếp cận cần gắn với đào tạo, đánh giá mặc trang phục vô trùng và khả năng thực hiện đúng hành vi vô trùng. Annex 1 yêu cầu quyền vào không có giám sát tại các khu vực này được giới hạn cho nhân sự đã đáp ứng các điều kiện chuyên môn liên quan.

Phân quyền nên được xác định theo khu vực, ca làm việc và chức năng công việc. Nhật ký truy cập cũng hỗ trợ rà soát sự kiện khi xảy ra sai lệch trong sản xuất.

Cảnh báo cần thể hiện đúng nguyên nhân

Cửa liên động tại khu vô trùng cần có chỉ thị dễ nhận biết. Người vận hành phải phân biệt được cửa đang sẵn sàng, đang chờ, bị khóa bởi cửa khác hay đang có lỗi.

Các trạng thái quan trọng gồm cửa mở quá lâu, cửa chưa đóng hết, cảm biến mất tín hiệu, khóa chưa phản hồi và yêu cầu mở chưa hợp lệ. Với hệ thống tích hợp Access Control, đèn báo cũng nên giúp phân biệt giữa lỗi phân quyền và trạng thái chờ liên động.

Cảnh báo rõ ràng hạn chế thao tác kéo cửa hoặc quét thẻ nhiều lần. Đồng thời, bộ phận kỹ thuật có thể khoanh vùng sự cố nhanh hơn.

Bề mặt cửa và chi tiết lắp đặt phải thuận lợi cho vệ sinh

Cửa khu vô trùng cần có bề mặt phẳng, kín, chịu được quy trình vệ sinh và khử khuẩn lặp lại. Các hốc, gờ nhô và khe khó tiếp cận làm tăng nguy cơ tích tụ bụi hoặc vi sinh vật.

Cảm biến, mặt đèn và cơ cấu khóa nên được lắp gọn với hệ cửa panel. Dây tín hiệu được đi kín, hạn chế chi tiết lộ ra phía phòng sạch. Gioăng cần tạo độ kín phù hợp nhưng vẫn cho phép tay co đưa cửa về đúng vị trí.

Annex 1 yêu cầu cửa và các bề mặt trong phòng sạch được thiết kế theo hướng hạn chế hốc khó làm sạch, giảm phát sinh hạt và phù hợp với việc sử dụng chất vệ sinh, khử khuẩn.

Xác định trạng thái cửa trong từng tình huống khẩn cấp

Ma trận vận hành cần nêu rõ cách cửa phản ứng khi mất điện, có báo cháy, kích hoạt nút khẩn cấp hoặc nguồn dự phòng xuống thấp.

Mất điện lưới có thể được xử lý bằng nguồn dự phòng để hệ thống tiếp tục hoạt động. Tín hiệu báo cháy lại cần ưu tiên phương án thoát nạn. Nút mở khẩn cấp có thể tác động đến một cửa hoặc một nhóm cửa tùy thiết kế.

Sau khi sự kiện kết thúc, quy trình khôi phục cần xác nhận nguồn điện, cảm biến, khóa và toàn bộ cánh cửa đã trở về trạng thái phù hợp. Hệ thống chỉ được đưa lại vào chế độ liên động sau khi các tín hiệu đầu vào ổn định.

Hạng mục cần kiểm tra khi nghiệm thu

Nghiệm thu nên mô phỏng các tình huống đại diện cho quá trình sản xuất, thay vì chỉ thử nút mở cửa.

Thời gian phục hồi chênh áp cũng nên được đo khi có người hoặc xe đẩy đi qua. Đây là điều kiện phản ánh sát hoạt động thực tế của airlock.

Giải pháp cửa liên động VCR cho khu sản xuất vô trùng

VCR hiện cung cấp các cấu hình khóa liên động hai cửa VCR-X2M, ba cửa VCR-X3M và bốn cửa VCR-X4M. Các dòng sản phẩm được thiết kế cho cửa panel, airlock, phòng đệm và phòng thay đồ; cấu hình gồm bộ điều khiển, cơ cấu khóa và mặt hiển thị LED. Hệ thống có chức năng kiểm tra trạng thái cửa, cảnh báo khi cửa mở lâu và hỗ trợ mở khẩn cấp theo đặc tính của từng model.

Kết luận

Cửa liên động trong khu sản xuất vô trùng cần kiểm soát đồng thời trình tự mở cửa, chênh áp, luồng di chuyển, quyền truy cập, cảnh báo và trạng thái khẩn cấp.

Mỗi yếu tố đảm nhiệm một phần riêng trong chiến lược kiểm soát nhiễm. Thiết kế đúng từ đầu, thử nghiệm trong điều kiện vận hành thực tế và kiểm tra định kỳ giúp airlock duy trì chức năng phân tách giữa các khu vực.

FAQs

Airlock dẫn vào Grade A và Grade B có cần cửa liên động?

EU GMP Annex 1 yêu cầu sử dụng hệ thống liên động đối với airlock dẫn vào khu vực Grade A và Grade B.

Thời gian trễ cửa airlock nên xác định thế nào?

Thời gian trễ nên dựa trên thời gian phục hồi chênh áp đo được, kết hợp thể tích airlock, lưu lượng gió, độ kín và quy trình di chuyển.

Cửa liên động có cần kết nối Access Control?

Access Control phù hợp với khu vực cần phân quyền nhân sự. Khi tích hợp, tín hiệu xác thực được xử lý cùng logic liên động trước khi cửa được nhả khóa.

Bao lâu nên kiểm tra hệ thống cửa liên động?

Tần suất kiểm tra cần được quy định trong chương trình bảo trì và thẩm định của cơ sở. Việc kiểm tra bổ sung được thực hiện sau sửa chữa, thay đổi layout, thay khóa, chỉnh cảm biến hoặc cập nhật logic vận hành.
