Interlock trong Material Airlock khi chuyển nguyên liệu vào khu sản xuất

Material Airlock là điểm chuyển tiếp của luồng nguyên liệu

Material Airlock là không gian chuyển tiếp dành cho vật liệu và thiết bị di chuyển giữa các khu vực có điều kiện sạch khác nhau. Trong sản xuất vô trùng, quá trình đưa vật liệu vào khu vực sạch được xem là một nguồn có khả năng đưa hạt và vi sinh từ bên ngoài vào môi trường kiểm soát, vì vậy luồng chuyển vật tư được tổ chức thành quy trình riêng.

Một hành trình thực tế có thể bắt đầu từ khu tiếp nhận, qua bước tháo bao bì ngoài hoặc vệ sinh bề mặt, sau đó nguyên liệu được đưa vào airlock vật tư trước khi tiếp tục tới phòng cân, khu pha chế hoặc khu sản xuất.

Ở điểm chuyển tiếp này, Interlock phòng sạch quản lý thứ tự vận hành cửa. Khi cửa phía ngoài đang mở để đưa xe đẩy hoặc nguyên liệu vào, cửa phía khu sạch được giữ khóa. Cửa tiếp theo chỉ chuyển sang trạng thái cho phép sau khi cửa trước đã đóng và hệ thống nhận được tín hiệu xác nhận.

Interlock trong Material Airlock kiểm soát từng bước chuyển vật tư

Với một Material Airlock hai cửa, chu trình thường diễn ra theo bốn trạng thái chính:

Đối với sản xuất vô trùng, hướng dẫn GMP xác định Material Airlock dùng cho chuyển vật liệu và thiết bị; cửa vào và cửa ra của airlock không vận hành đồng thời. Với airlock dẫn tới khu vực cấp A hoặc B, hệ thống liên động được sử dụng để kiểm soát trạng thái cửa.

Như vậy, logic liên động cửa gắn trực tiếp với hành trình vật tư, thay vì hoạt động tách rời quy trình sản xuất.

Quy trình làm sạch vật tư và Interlock đảm nhiệm hai vai trò khác nhau

Trước khi vật liệu đi từ khu vực cấp thấp hơn vào khu sạch cao hơn, bề mặt bao gói hoặc thiết bị có thể trải qua bước vệ sinh, khử nhiễm hoặc xử lý theo quy trình đã xác lập. Hướng dẫn GMP cũng yêu cầu quá trình chuyển vật liệu từ khu vực cấp thấp hoặc chưa phân loại sang khu sạch cao hơn gắn với mức làm sạch và khử khuẩn tương ứng với rủi ro.

Khóa liên động Material Airlock đảm nhiệm một lớp kiểm soát khác: quản lý trạng thái cửa. Hệ thống giúp hạn chế việc mở đồng thời hai phía trong thời điểm xe đẩy, thùng hàng hoặc nguyên liệu đang được chuyển qua.

Vì vậy, hiệu quả của Material Airlock hình thành từ sự phối hợp giữa quy trình xử lý vật tư, kiểm soát cửa Interlock và điều kiện môi trường của phòng sạch. Mỗi yếu tố giải quyết một phần khác nhau của nguy cơ nhiễm.

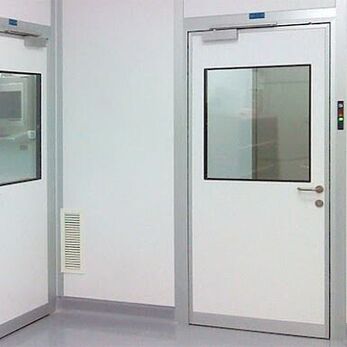

Xe đẩy và kích thước lô hàng ảnh hưởng rõ đến chu trình cửa

Khác với Personnel Airlock, Material Airlock thường phải tiếp nhận xe đẩy, khay, thùng nguyên liệu hoặc thiết bị có kích thước lớn. Thời gian một cửa duy trì trạng thái mở vì thế phụ thuộc nhiều vào thao tác vận chuyển.

Một xe đẩy dài hoặc lô hàng gồm nhiều kiện làm thời gian đưa vật tư vào airlock kéo dài hơn. Trong suốt khoảng thời gian đó, cửa liên động phía trong tiếp tục ở trạng thái khóa. Sau khi toàn bộ hàng hóa đi qua và cửa ngoài đóng hoàn toàn, chu trình mới chuyển sang bước kế tiếp.

Layout airlock vì vậy ảnh hưởng trực tiếp đến trải nghiệm sử dụng hệ thống khóa liên động. Không gian quá hẹp có thể khiến xe đẩy cản hành trình đóng cửa; vị trí đặt hàng cũng có thể ảnh hưởng tới thao tác của người vận hành.

Door closer và cảm biến quyết định thời điểm cửa tiếp theo được mở

Đối với Interlock cửa Material Airlock, trạng thái “đã đóng” được xác định qua tín hiệu của hệ thống chứ không chỉ qua quan sát bằng mắt.

Sau khi xe đẩy đi qua, door closer đưa cánh cửa trở lại khung. Cảm biến trạng thái cửa xác nhận vị trí đóng, sau đó tín hiệu được chuyển tới bộ điều khiển Interlock. Khi điều kiện liên động hoàn tất, khóa cửa phía còn lại mới chuyển trạng thái.

Chuỗi vận hành có thể hình dung như sau:

Cửa → door closer → cảm biến cửa → bộ điều khiển Interlock → khóa điện → cửa tiếp theo.

Nếu thùng hàng cản cửa, cánh chưa về hết hành trình hoặc cảm biến chưa nhận đúng vị trí, người vận hành có thể thấy cửa đã gần đóng nhưng khóa Interlock vẫn chưa giải phóng cửa tiếp theo.

Interlock hỗ trợ duy trì phân vùng trong quá trình chuyển nguyên liệu

Khi hai cửa của airlock vật tư cùng mở, hai khu vực ở hai phía tạm thời được kết nối trực tiếp. Trạng thái này làm tăng trao đổi không khí và có thể tác động tới quan hệ áp suất đã thiết lập.

Hệ thống HVAC đảm nhiệm việc tạo và duy trì chênh áp phòng sạch, còn Interlock quản lý trạng thái cửa. Trong hướng dẫn GMP, yêu cầu về liên động cửa và yêu cầu về cấp khí, hướng dòng khí, áp suất được xem xét như các lớp kiểm soát riêng nhưng có quan hệ với nhau trong việc duy trì phân vùng.

Đây là lý do Interlock trong Material Airlock có giá trị rõ rệt tại tuyến chuyển nguyên liệu giữa các khu vực sản xuất có cấp sạch khác nhau.

Giải pháp khóa liên động Interlock VCR

VCR hiện có các cấu hình Interlock hai cửa, ba cửa và bốn cửa dành cho khu vực phòng sạch, phòng đệm và airlock. Dòng VCR-X2M được công bố với nguyên lý khi một cửa mở, cửa còn lại được khóa để hạn chế hai cửa mở đồng thời.

Với Material Airlock, lựa chọn Interlock VCR có thể dựa trên số cửa, kích thước khu vực chuyển tiếp, hướng di chuyển của xe đẩy và trình tự chuyển nguyên liệu. Cấu hình phù hợp giúp kiểm soát cửa phòng sạch bám sát luồng vật tư thực tế thay vì chỉ dựa vào số lượng cửa trên bản vẽ.

Kết luận

Interlock trong Material Airlock là một phần của chu trình chuyển nguyên liệu vào khu sản xuất. Giá trị vận hành nằm ở việc kiểm soát thứ tự cửa, hạn chế hai phía airlock mở đồng thời và hỗ trợ duy trì phân vùng trong thời gian xe đẩy, thiết bị hoặc nguyên liệu di chuyển.

Với khóa liên động VCR, cấu hình phù hợp được xác định từ luồng vật tư phòng sạch, layout Material Airlock và số lượng cửa, tạo cơ sở để quá trình chuyển nguyên liệu diễn ra rõ ràng và ổn định hơn.

FAQs

Material Airlock dùng để chuyển những gì?

Material Airlock được sử dụng để chuyển nguyên liệu, vật tư và thiết bị giữa các khu vực có điều kiện sạch khác nhau.

Interlock trong Material Airlock có thay thế bước vệ sinh nguyên liệu không?

Interlock kiểm soát trạng thái cửa. Việc làm sạch hoặc khử nhiễm vật tư được thực hiện theo quy trình chuyển nguyên liệu và mức rủi ro của khu vực.

Vì sao cửa phía khu sản xuất chưa mở dù hàng đã đưa vào airlock?

Hiện tượng này có thể liên quan đến cánh cửa ngoài chưa đóng hoàn toàn, cảm biến trạng thái cửa, door closer, tín hiệu điều khiển hoặc khóa điện.

Material Airlock hai cửa có thể sử dụng Interlock VCR không?

Có. VCR hiện công bố cấu hình Interlock hai cửa VCR-X2M, vận hành theo nguyên lý một cửa mở thì cửa liên động còn lại được giữ khóa.
