Hai cửa Airlock mở đồng thời ảnh hưởng đến phân vùng phòng sạch ra sao?

Airlock tạo vùng chuyển tiếp giữa hai khu vực

Airlock phòng sạch là không gian có từ hai cửa trở lên, được bố trí giữa các khu vực để hỗ trợ kiểm soát luồng người, vật tư và sự trao đổi không khí. Trong sản xuất dược phẩm, hướng dẫn GMP sử dụng airlock như một phần của chiến lược phân tách giữa các cấp sạch hoặc giữa khu vực sạch với môi trường lân cận.

Một airlock hai cửa thường tạo ra ba vùng liên tiếp:

Khu vực A → Airlock → Khu vực B

Khi từng cửa được vận hành theo trình tự, airlock duy trì vai trò vùng trung gian. Cửa thứ nhất mở để người hoặc vật tư đi vào, sau đó đóng lại trước khi cửa thứ hai được phép mở.

Ngược lại, khi hai cửa Airlock mở đồng thời, khoảng chuyển tiếp gần như mất tác dụng trong thời gian đó vì hai vùng phía ngoài được nối với nhau qua một đường mở liên tục.

Hai cửa Airlock mở đồng thời làm tăng trao đổi khí giữa các vùng

Không khí trong phòng sạch luôn chịu tác động của chênh lệch áp suất, chuyển động của người, vật tư và luồng khí qua cửa. Khi chỉ một cửa mở, sự trao đổi chủ yếu diễn ra giữa airlock và một phía.

Nếu hai cửa cùng mở, dòng khí có thể đi trực tiếp qua toàn bộ airlock. Điều này làm tăng khả năng trao đổi không khí giữa khu vực có mức sạch, điều kiện áp suất hoặc chức năng khác nhau.

Các hướng dẫn GMP hiện hành xác định cửa vào và cửa ra của airlock không nên mở đồng thời; trong những khu vực yêu cầu mức phân tách cao hơn, cơ chế Interlock cửa được sử dụng để kiểm soát trạng thái này.

Vì vậy, giá trị của khóa liên động Airlock thể hiện rõ ở việc duy trì trình tự cửa thay vì để hai phía của airlock vận hành độc lập.

Chênh áp có thể biến động khi đường phân tách bị mở

Chênh áp phòng sạch được hình thành bởi hệ thống HVAC thông qua quan hệ giữa lưu lượng cấp, hồi và thải khí. Interlock không tạo chênh áp, nhưng trạng thái cửa ảnh hưởng trực tiếp đến cách áp suất được duy trì trong quá trình sử dụng.

Khi một cửa mở, hệ thống đã phải phản ứng với sự thay đổi trở lực và đường thoát khí. Khi cả hai cửa cùng mở, hai không gian phía ngoài có thêm một đường thông khí trực tiếp qua airlock.

Trong khoảng thời gian này, quan hệ áp suất giữa các khu vực có thể thay đổi và cần một khoảng thời gian để phục hồi sau khi cửa đóng. Các hướng dẫn HVAC cho khu vực sản xuất dược cũng xem việc mở đồng thời cửa airlock là tình huống có thể làm tăng nguy cơ trao đổi khí hoặc nhiễm chéo giữa các vùng.

Mức ảnh hưởng thực tế phụ thuộc vào thiết kế HVAC, kích thước cửa, thời gian mở và chênh áp giữa các khu vực.

Phân vùng sạch bị ảnh hưởng theo cả hướng khí và luồng di chuyển

Phân vùng phòng sạch không chỉ thể hiện bằng cấp sạch trên bản vẽ. Trong vận hành, ranh giới giữa các khu vực còn được duy trì qua cửa, airlock, hướng dòng khí và quy trình di chuyển.

Khi hai cửa Airlock cùng mở, một số lớp phân tách tạm thời bị suy giảm:

Chính sự kết hợp này khiến kiểm soát cửa Airlock trở thành một phần quan trọng của vận hành phòng sạch.

Airlock đông người hoặc vận chuyển hàng dễ phát sinh mở đồng thời

Tình huống hai cửa mở cùng lúc thường gắn với hành vi sử dụng. Trong Personnel Airlock, người phía sau có thể giữ cửa để chờ đồng nghiệp trong khi người phía trước đã thao tác cửa còn lại.

Với Material Airlock, xe đẩy dài, lô hàng nhiều kiện hoặc vật tư đặt gần cửa có thể làm cửa phía ngoài chưa đóng hoàn toàn trong khi người vận hành đã muốn mở cửa phía trong.

Door closer đóng chậm, cánh cửa lệch hoặc cảm biến trạng thái cửa phản hồi chưa ổn định cũng ảnh hưởng đến chu trình. Vì vậy, hiệu quả của hệ thống Interlock cửa phụ thuộc vào sự phối hợp giữa cơ khí cửa, cảm biến và logic điều khiển.

Interlock kiểm soát trạng thái cửa thay vì điều khiển HVAC

Vai trò của Interlock phòng sạch khá cụ thể: xác định cửa nào được phép mở dựa trên trạng thái của các cửa liên quan.

Với hệ hai cửa, khi cửa thứ nhất đang mở, khóa Interlock giữ cửa thứ hai ở trạng thái khóa. Sau khi cửa trước đóng và tín hiệu được xác nhận, cửa còn lại mới có thể chuyển sang trạng thái cho phép mở.

Ở một số khu vực yêu cầu mức phân tách cao, hướng dẫn GMP còn đề cập việc sử dụng khoảng trễ giữa thời điểm cửa trước đóng và cửa sau mở nhằm hỗ trợ quá trình phục hồi điều kiện phân tách.

Như vậy, logic liên động cửa, HVAC và quy trình vận hành là ba lớp phối hợp khác nhau trong việc duy trì phân vùng.

Giải pháp khóa liên động Interlock VCR

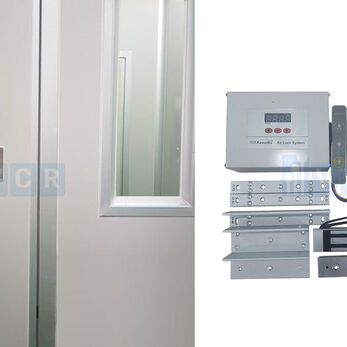

VCR hiện cung cấp các cấu hình Interlock hai cửa, ba cửa và bốn cửa cho Airlock, phòng đệm, phòng trung gian và các khu vực kiểm soát khác. Với hệ VCR-X2M, khi một cửa mở, cửa còn lại được giữ khóa theo logic liên động.

Một số cấu hình VCR còn có chức năng nhận biết trạng thái cửa và cảnh báo khi cửa duy trì trạng thái mở, giúp người vận hành nhận biết chu trình chưa hoàn tất.

Trong Airlock, lựa chọn khóa liên động VCR có thể dựa trên số cửa, layout, tần suất ra vào và cách người hoặc vật tư di chuyển qua khu vực chuyển tiếp.

Kết luận

Hai cửa Airlock mở đồng thời làm giảm vai trò vùng đệm trong thời gian cửa mở, đồng thời tạo điều kiện để không khí trao đổi trực tiếp hơn giữa các khu vực. Hệ quả có thể thể hiện ở biến động chênh áp phòng sạch, thay đổi hướng dòng khí và giảm hiệu quả phân vùng phòng sạch.

Interlock phòng sạch giúp duy trì trình tự cửa, hạn chế trạng thái hai cửa cùng mở và hỗ trợ điều kiện vận hành mà hệ thống HVAC đã thiết lập. Với khóa liên động VCR, cấu hình phù hợp được xác định theo layout Airlock và luồng sử dụng thực tế.

FAQs

Vì sao hai cửa Airlock không nên mở đồng thời?

Trạng thái này tạo đường kết nối trực tiếp giữa hai khu vực, làm tăng trao đổi khí và có thể ảnh hưởng đến quan hệ áp suất, phân vùng và kiểm soát nhiễm.

Interlock có giữ chênh áp phòng sạch không?

Interlock kiểm soát trạng thái cửa. Chênh áp được hình thành bởi hệ thống HVAC; khóa liên động Airlock hỗ trợ hạn chế các trạng thái cửa có thể làm xáo trộn quan hệ áp suất.

Cửa mở đồng thời trong vài giây có ảnh hưởng giống nhau ở mọi Airlock không?

Mức ảnh hưởng phụ thuộc vào chênh áp, kích thước cửa, thời gian mở, cấu hình HVAC và đặc điểm của hai khu vực được phân tách.

Interlock hai cửa VCR hoạt động theo nguyên lý nào?

Với cấu hình hai cửa được VCR công bố, khi một cửa đang mở, cửa còn lại được giữ khóa và chỉ chuyển trạng thái sau khi điều kiện liên động được hoàn tất.
