Interlock trong phòng áp lực dương và áp lực âm

Phòng áp lực dương duy trì áp suất cao hơn khu vực liền kề. Không khí có xu hướng đi từ trong phòng ra ngoài, hỗ trợ bảo vệ sản phẩm, khu vực sạch hoặc đối tượng nhạy cảm trước không khí từ không gian xung quanh.

Phòng áp lực âm duy trì áp suất thấp hơn khu vực liền kề. Không khí được hướng vào trong phòng, giúp kiểm soát aerosol, bụi, vi sinh vật hoặc tác nhân cần containment. Nguyên tắc chung là không khí đi ra khỏi khu vực áp dương và đi vào khu vực áp âm.

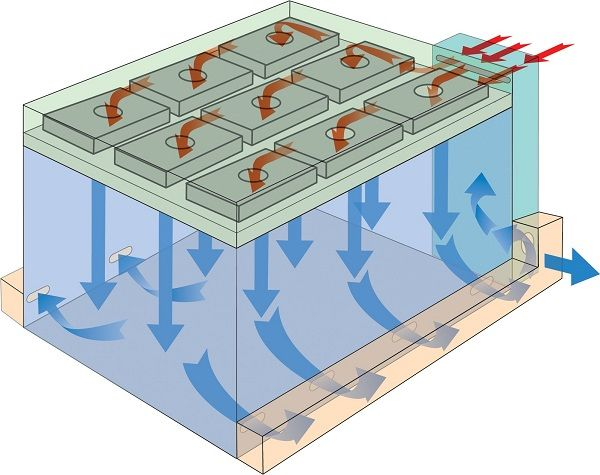

Hệ thống HVAC tạo chênh áp bằng cách cân bằng lưu lượng cấp, hồi và thải. Interlock tác động đến điều kiện này thông qua trình tự mở cửa. Khi một cửa airlock đang hoạt động, cửa còn lại được giữ ở trạng thái khóa, qua đó duy trì một ranh giới vật lý giữa các khu vực.

Nội dung Phòng áp lực dương Phòng áp lực âm
Mục tiêu chính Bảo vệ khu vực sạch hoặc sản phẩm Kiểm soát phát tán từ trong phòng
Hướng airflow Từ phòng ra bên ngoài Từ bên ngoài vào phòng
Rủi ro khi cửa mở Không khí ngoài xâm nhập vùng sạch Không khí trong phòng lan ra xung quanh
Vai trò của Interlock Hạn chế mất áp và trao đổi khí ngoài kiểm soát Duy trì containment trong quá trình ra vào
Tiêu chí phục hồi Áp dương và hướng khí ra được khôi phục Áp âm và hướng hút vào được khôi phục

Interlock hỗ trợ phòng áp lực dương như thế nào?

Phòng áp lực dương thường được sử dụng tại khu vực cần bảo vệ điều kiện bên trong. Khi cửa mở, độ kín của phòng thay đổi đột ngột và áp suất giảm tạm thời. Chuyển động của người, xe đẩy và cánh cửa còn làm tăng mức hòa trộn không khí tại vùng cửa.

Interlock giúp giới hạn quá trình trao đổi khí trong phạm vi giữa airlock và một khu vực tại mỗi thời điểm. Cửa phía đối diện tiếp tục đóng trong khi cửa đang sử dụng mở, nhờ vậy airlock vẫn giữ vai trò vùng đệm.

Sau khi cửa đóng, HVAC bắt đầu bù lượng khí đã thất thoát và khôi phục hướng airflow ra ngoài. Cửa tiếp theo được cấp quyền mở theo thời gian trễ hoặc điều kiện vận hành đã thiết lập.

Tại khu vực sạch, tiêu chí đánh giá cần tập trung vào thời gian áp suất trở lại giới hạn, hướng khí tại vùng cửa và khả năng ngăn không khí từ khu vực ít sạch hơn xâm nhập sâu vào phòng.

Interlock hỗ trợ phòng áp lực âm ra sao?

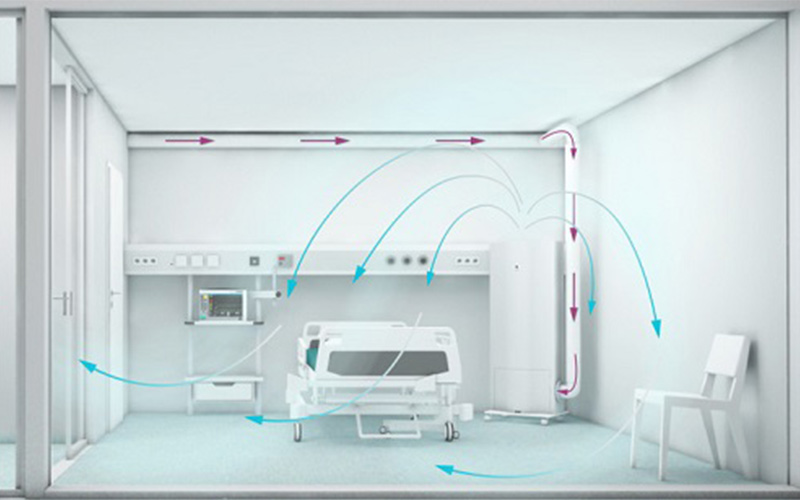

Phòng áp lực âm được thiết kế để giữ tác nhân ô nhiễm trong vùng kiểm soát. Khi cửa mở, mức áp âm có thể suy giảm và hướng hút vào phòng trở nên yếu hơn.

Interlock điều phối từng bước ra vào để airlock vẫn duy trì một lớp ngăn cách. Cơ chế này có ý nghĩa tại phòng cách ly, phòng thí nghiệm, khu cân chia nguyên liệu nguy hại hoặc khu vực xử lý sản phẩm cần containment.

Sau khi cửa phía phòng áp lực âm đóng, hệ thống hút cần đưa áp suất trở lại mức vận hành trước khi cửa phía ngoài hoạt động. Tiêu chí quan trọng là hướng airflow tiếp tục đi vào khu vực kiểm soát, hạn chế luồng khí từ trong phòng đi ra hành lang hoặc khu vực lân cận.

Trong ứng dụng cách ly lây truyền qua không khí, phòng áp lực âm là một giải pháp kỹ thuật giúp giảm sự di chuyển của aerosol ra ngoài không gian kiểm soát.

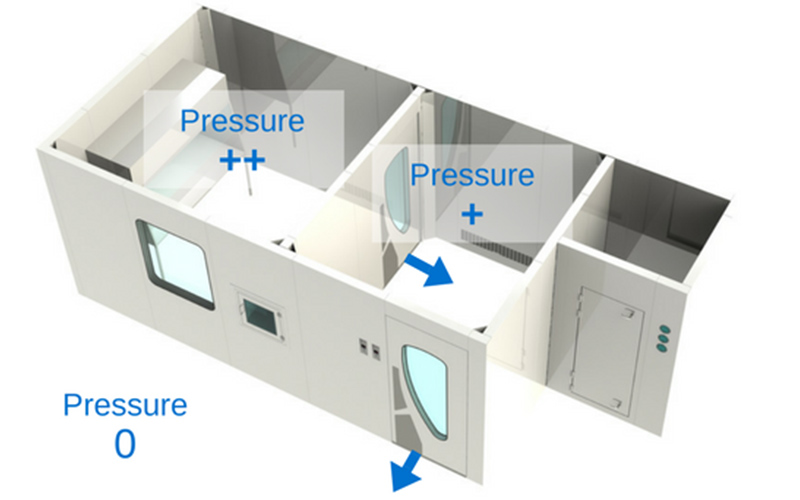

Chọn airlock theo quan hệ pressure cascade

Vị trí airlock, cửa và hành lang ảnh hưởng trực tiếp đến áp suất phòng, chuỗi chênh áp và khả năng kiểm soát nhiễm chéo. Vì vậy, phương án Interlock cần được xây dựng cùng thiết kế HVAC ngay từ đầu.

Ba cấu hình airlock thường được sử dụng gồm cascade, bubble và sink:

Cấu hình Quan hệ áp suất Đặc điểm kiểm soát
Cascade airlock Một phía có áp suất cao hơn phía còn lại Tạo vùng chuyển tiếp theo chuỗi áp suất
Bubble airlock Airlock cao áp hơn cả hai phía Tạo vùng đệm bảo vệ ở giữa
Sink airlock Airlock thấp áp hơn cả hai phía Tạo vùng thu giữ tại khu vực trung gian

Cascade phù hợp khi cần duy trì hướng khí theo một chuỗi phân cấp. Bubble airlock tạo vùng áp cao ở giữa, hỗ trợ bảo vệ hai khu vực phía ngoài trước sự trao đổi trực tiếp. Sink airlock tạo vùng áp thấp trung gian, phù hợp với mục tiêu thu giữ và containment.

Interlock thực hiện cùng một nhiệm vụ cơ bản trong cả ba cấu hình: điều phối cửa theo trình tự. Hướng khí thực tế vẫn phụ thuộc vào quan hệ áp suất do HVAC tạo ra.

Thời gian trễ cần theo khả năng phục hồi áp suất

Sau khi cánh cửa đóng, cảm biến có thể xác nhận trạng thái gần như ngay lập tức. Áp suất trong airlock lại cần thêm thời gian để ổn định.

Ba khoảng thời gian cần được xác định riêng:

Thông số Ý nghĩa
Thời gian đóng cửa Thời gian tay co đưa cánh cửa về khung
Thời gian trễ Interlock Khoảng chờ trước khi cấp quyền mở cửa tiếp theo
Thời gian phục hồi áp suất Thời gian để chênh áp và airflow trở lại giới hạn

Phòng áp lực dương cần xác nhận hướng khí ra ngoài và mức áp bảo vệ đã được khôi phục. Phòng áp lực âm cần xác nhận hướng hút vào trong và điều kiện containment đã trở lại.

Thời gian trễ phù hợp được xác định từ kết quả đo thực tế, dựa trên thể tích airlock, lưu lượng gió, độ kín cửa, tần suất ra vào và tốc độ phản hồi của HVAC. Một giá trị cài đặt cố định chỉ có ý nghĩa khi phù hợp với dữ liệu vận hành của khu vực.

Có nên kết nối Interlock với tín hiệu chênh áp?

Cấu hình Interlock cơ bản thường chuyển trạng thái dựa trên cảm biến cửa. Khi cửa trước đóng, bộ điều khiển bắt đầu tính thời gian trễ rồi cấp quyền cho cửa tiếp theo.

Khu vực kiểm soát chặt có thể bổ sung giám sát chênh áp qua đồng hồ, cảm biến áp suất hoặc BMS. Tín hiệu cảnh báo giúp nhân sự nhận biết phòng đã mất điều kiện áp dương hoặc áp âm.

Việc sử dụng áp suất làm điều kiện trực tiếp để mở cửa cần xem xét kỹ độ ổn định của tín hiệu, ngưỡng cho phép, thời gian lọc và phản ứng khi HVAC gặp sự cố. Dao động ngắn do người di chuyển hoặc cửa vừa đóng có thể khiến cửa bị giữ lâu nếu logic được thiết lập quá nhạy.

Phương án hợp lý thường tách hai lớp: Interlock kiểm soát trình tự cửa, còn hệ thống giám sát áp suất theo dõi và cảnh báo điều kiện phòng. Mức độ tích hợp sâu hơn được lựa chọn theo yêu cầu rủi ro của từng dự án.

Những yếu tố làm phòng mất áp dù đã lắp Interlock

Interlock kiểm soát cửa nhưng hiệu quả áp suất còn phụ thuộc vào HVAC và kết cấu phòng.

Lưu lượng cấp – thải chưa cân bằng khiến áp suất phục hồi chậm hoặc airflow đi sai hướng. Gioăng cửa, khe dưới cánh, vách panel và các vị trí xuyên phòng tạo thêm đường rò khí. Tay co đóng chậm làm thời gian thông cửa kéo dài.

Cảm biến đặt chưa phù hợp cũng có thể xác nhận cửa đóng khi cánh cửa chưa ép kín vào gioăng. Khi đó, cửa tiếp theo được cấp quyền trong lúc airlock vẫn đang mất ổn định.

Tần suất ra vào cao khiến airlock liên tục nằm trong trạng thái chuyển tiếp. Với khu vực vận hành dày, cần đánh giá lại lưu lượng HVAC, thời gian trễ và quy trình di chuyển thay vì chỉ điều chỉnh bộ khóa.

Logic khẩn cấp trong phòng áp lực dương và âm

Khi mất điện hoặc có tín hiệu báo cháy, an toàn con người được đặt ở mức ưu tiên theo phương án của công trình. Ma trận điều khiển cần ghi rõ cửa nào được nhả, nguồn dự phòng duy trì thiết bị nào và hệ thống trở lại chế độ bình thường theo trình tự nào.

Với phòng áp lực âm chứa tác nhân nguy hại, phương án khẩn cấp nên phối hợp thêm hệ thống hút, cảnh báo mất containment và quy trình ứng phó. Với phòng áp lực dương, sự cố áp suất có thể làm thay đổi điều kiện bảo vệ sản phẩm hoặc khu vực sạch, vì vậy cần đánh giá tình trạng phòng trước khi tiếp tục vận hành.

Mất điện lưới, pin dự phòng xuống thấp và báo cháy là những trạng thái riêng trong ma trận. Mỗi trạng thái cần quy định phản ứng cụ thể của khóa, cửa, HVAC và cảnh báo.

Kiểm tra khi nghiệm thu hệ thống

Nghiệm thu cần thực hiện trong điều kiện có người hoặc xe đẩy đi qua để phản ánh đúng quá trình sử dụng.

Trước tiên, đo chênh áp khi toàn bộ cửa đóng. Tiếp theo, mở từng cửa và xác nhận cửa liên quan tiếp tục giữ khóa. Sau khi cửa đóng, ghi nhận thời gian áp suất và hướng airflow trở về phạm vi vận hành.

Với phòng áp lực dương, phép thử tập trung vào khả năng khôi phục hướng khí ra ngoài. Với phòng áp lực âm, phép thử xác nhận airflow tiếp tục hướng vào phòng và không tạo dòng phát tán ra hành lang.

Hệ thống cũng cần được thử trong các tình huống cửa mở lâu, HVAC báo lỗi, mất nguồn và kích hoạt tín hiệu khẩn cấp. Kết quả giúp hiệu chỉnh thời gian trễ và xây dựng giới hạn cảnh báo phù hợp.

Giải pháp Interlock VCR cho từng khu vực áp suất

VCR cung cấp các cấu hình khóa liên động hai cửa VCR-X2M, ba cửa VCR-X3M và bốn cửa VCR-X4M cho phòng đệm, airlock và khu vực chuyển tiếp. Các hệ thống quản lý trình tự giữa các cửa panel và có thể phát cảnh báo khi cửa mở quá lâu, tùy model.

Với phòng áp lực dương hoặc áp lực âm, cấu hình cần được lựa chọn theo pressure cascade, số cửa, hướng di chuyển, thời gian phục hồi, loại khóa và ma trận khẩn cấp. Việc khảo sát đồng bộ HVAC, cửa panel, tay co, cảm biến và nguồn điện giúp Interlock hoạt động phù hợp với điều kiện thực tế.

Kết luận

Interlock trong phòng áp lực dương và áp lực âm cùng thực hiện nhiệm vụ điều phối cửa nhưng phục vụ mục tiêu kiểm soát khác nhau. Phòng áp lực dương tập trung bảo vệ khu vực bên trong, còn phòng áp lực âm tập trung duy trì containment.

Hiệu quả hệ thống phụ thuộc vào pressure cascade, độ kín cửa, thời gian phục hồi và khả năng phối hợp với HVAC. Việc đo kiểm trong điều kiện vận hành thực tế là cơ sở để cài đặt thời gian trễ và cảnh báo phù hợp.
