Khóa liên động phòng sạch và tiêu chuẩn EU GMP/WHO GMP

Khóa liên động (Interlock) là giải pháp then chốt trong phòng sạch dược phẩm, đảm bảo kiểm soát ra vào, ngăn nhiễm chéo và tuân thủ nghiêm ngặt tiêu chuẩn EU GMP/WHO GMP. Tìm hiểu vai trò của thiết bị này trong việc duy trì môi trường vô trùng, ổn định áp suất và nâng cao chất lượng sản xuất dược phẩm.

Tóm tắt

Tiêu chuẩn EU GMP & WHO GMP nói gì về kiểm soát cửa?
Khóa liên động là gì? Có những loại nào?
Vì sao Interlock được xem là thiết bị bắt buộc trong nhà máy GMP?
Gợi ý lắp đặt Interlock theo tiêu chuẩn GMP
VI. Giải pháp Interlock đạt chuẩn từ VCR

Trong lĩnh vực sản xuất dược phẩm, môi trường sạch không chỉ là yêu cầu kỹ thuật, mà còn là yếu tố sống còn đảm bảo chất lượng và an toàn cho người sử dụng. Một trong những điểm dễ phát sinh rủi ro nhưng lại thường bị bỏ sót trong vận hành nhà máy GMP chính là cửa ra vào giữa các khu vực phòng sạch. Chỉ một thao tác mở cửa sai quy trình cũng có thể khiến áp suất giữa các phòng bị rối loạn, luồng khí sạch bị nhiễm bẩn, và từ đó dẫn đến nguy cơ nhiễm chéo vi sinh, bụi hoặc tạp chất.

Để kiểm soát tuyệt đối các thao tác mở cửa trong môi trường có kiểm soát, khóa liên động (Interlock) ra đời như một giải pháp kỹ thuật tối ưu. Thiết bị này cho phép chỉ một cửa được mở tại một thời điểm, ngăn chặn việc mở đồng thời hai cửa nối giữa các khu vực có cấp độ sạch khác nhau - một tình huống dễ khiến nhà máy mất sạch và vi phạm tiêu chuẩn GMP.

Hiện nay, các tiêu chuẩn quốc tế như EU GMP (Annex 1) và WHO GMP đều đưa ra các yêu cầu rõ ràng về kiểm soát ra vào, chênh lệch áp suất, phân luồng nhân sự - vật tư, cũng như truy xuất thao tác. Chính vì vậy, Interlock không chỉ là một thiết bị hỗ trợ, mà đã trở thành một phần không thể thiếu trong hệ thống kiểm soát chất lượng tổng thể của mọi nhà máy đạt chuẩn GMP.

Tiêu chuẩn EU GMP & WHO GMP nói gì về kiểm soát cửa?

Trong các tiêu chuẩn GMP quốc tế, việc kiểm soát cửa ra vào giữa các khu vực phòng sạch không chỉ là khuyến nghị, mà là yêu cầu bắt buộc nhằm đảm bảo chất lượng sản xuất và phòng ngừa nhiễm chéo. Hai bộ tiêu chuẩn quan trọng nhất - EU GMP Annex 1 và WHO GMP - đều nhấn mạnh tầm quan trọng của việc này.

Cụ thể, EU GMP Annex 1 (2022) quy định rõ rằng các khu vực có cấp độ sạch khác nhau phải được ngăn cách bằng Airlock, và luồng khí, chênh áp cũng như việc ra vào phải được kiểm soát nghiêm ngặt. Phần 4.4 của Annex 1 nêu rõ:

“Airlocks should be used to separate different areas. The final stages of gowning should be performed in the final Change Room which should be classified at the same level as the area into which it leads.”

Và phần 4.8 yêu cầu:

“Only one door should be opened at a time. Both doors should not be opened simultaneously.”

Đây chính là nguyên tắc cốt lõi của hệ thống khóa liên động (Interlock) - chỉ cho phép một cửa được mở tại một thời điểm, từ đó đảm bảo luồng khí di chuyển một chiều và tránh xáo trộn áp suất giữa các vùng sạch.

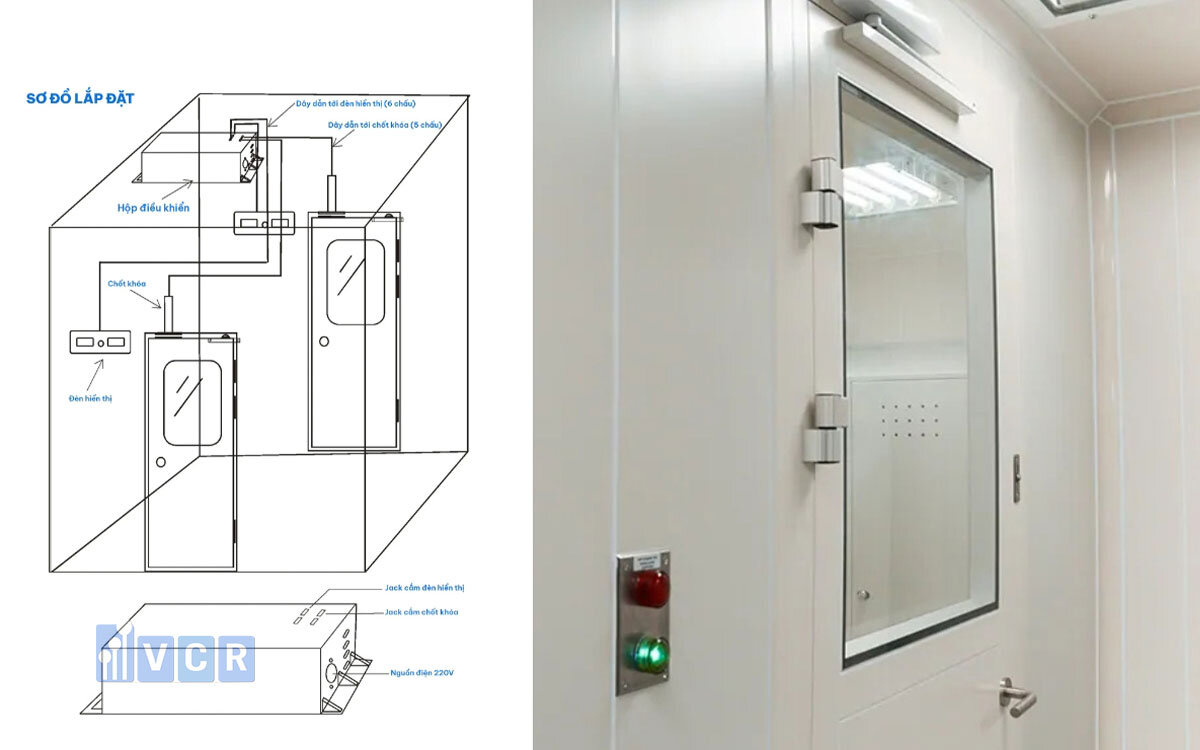

hệ thống khóa liên động

Tương tự, WHO GMP cũng yêu cầu nhà máy phải kiểm soát nghiêm ngặt luồng người, luồng vật tư để tránh giao cắt giữa các khu vực sạch - bẩn. Tài liệu Hướng dẫn WHO GMP mục 4.4 và 4.5 ghi nhận rõ rằng:

“Personnel should move from lower to higher cleanliness areas in a one-way direction.”

“Materials should be transferred via Airlocks or Pass Boxes to avoid contamination.”

Các quy định này ngầm khẳng định rằng việc sử dụng Airlock, Change Room, Pass Box kết hợp với Interlock là giải pháp kiểm soát ra vào bắt buộc để phòng sạch đạt chuẩn GMP. Khóa liên động không chỉ giúp đảm bảo quy trình vận hành chuẩn hóa, mà còn là căn cứ kiểm tra, đánh giá và truy xuất dữ liệu thao tác ra vào khi có thanh tra từ FDA, WHO hoặc Bộ Y tế.

Khóa liên động là gì? Có những loại nào?

Khóa liên động (Interlock) là thiết bị dùng để điều khiển trình tự mở cửa giữa hai hoặc nhiều khu vực phòng sạch, đảm bảo rằng chỉ một cửa có thể mở tại một thời điểm. Đây là giải pháp cơ bản nhưng cực kỳ hiệu quả giúp ngăn ngừa nhiễm chéo, duy trì chênh áp và kiểm soát luồng người - vật tư theo đúng yêu cầu GMP.

Nguyên lý hoạt động

Nguyên lý của hệ thống Interlock rất rõ ràng: khi một cửa trong hệ thống được mở, tất cả các cửa còn lại sẽ bị khóa điện hoặc cơ khí, không cho phép mở đồng thời. Hệ thống sẽ tự động kích hoạt lại quyền mở cửa khác khi và chỉ khi cánh cửa đang mở đã được đóng hoàn toàn. Nhờ đó, dòng khí và dòng di chuyển luôn được kiểm soát một chiều, tránh đảo luồng, thất thoát áp suất hoặc ô nhiễm ngược.Hướng dẫn chọn khóa Interlock cho phòng sạch GMP

Phân loại khóa liên động

Dựa vào công nghệ điều khiển, khóa liên động được chia thành hai nhóm chính:

Interlock cơ học

Không dùng điện, hoạt động dựa trên cơ cấu chốt khóa cơ khí.

Thích hợp cho khu vực ít yêu cầu kỹ thuật, ít thao tác hoặc không có nguồn điện.

Ưu điểm: đơn giản, ít lỗi.

Hạn chế: không tùy biến, không ghi nhận dữ liệu, bảo trì thủ công.

Interlock điện tử

Gồm các loại: Interlock relay, Interlock PLC, Interlock tích hợp HMI (màn hình cảm ứng).

Có thể kết hợp Access Control (vân tay, thẻ từ, nhận diện khuôn mặt), cảm biến trạng thái cửa, cảnh báo âm thanh/ánh sáng, nút mở khẩn cấp.

Phù hợp cho dây chuyền sản xuất tự động hóa, cần truy xuất dữ liệu và kiểm soát chặt.

Linh hoạt trong việc lập trình logic - kiểm soát theo ca, theo khu vực, theo cấp độ sạch.

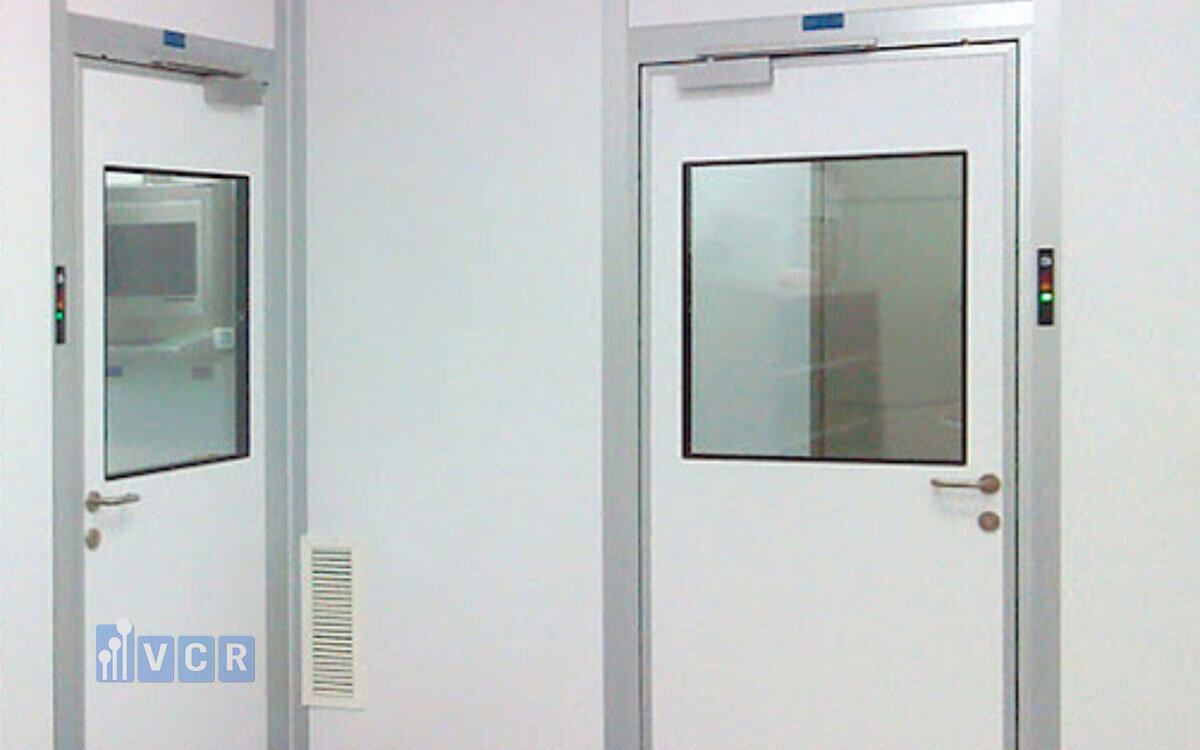

Khóa liên động là gì?

Ứng dụng thực tế trong nhà máy GMP

Khóa liên động thường được lắp đặt tại các vị trí quan trọng như:
Airlock nhân sự (Change Room): ngăn nhân sự đi sai chiều
Airlock vật tư: truyền nguyên liệu hoặc thành phẩm
Pass Box: truyền vật tư mà không mở cửa chính
Phòng chiết rót vô trùng, kho phế liệu, khu vực BSL2+: kiểm soát nghiêm ngặt ra vào, hạn chế lây nhiễm

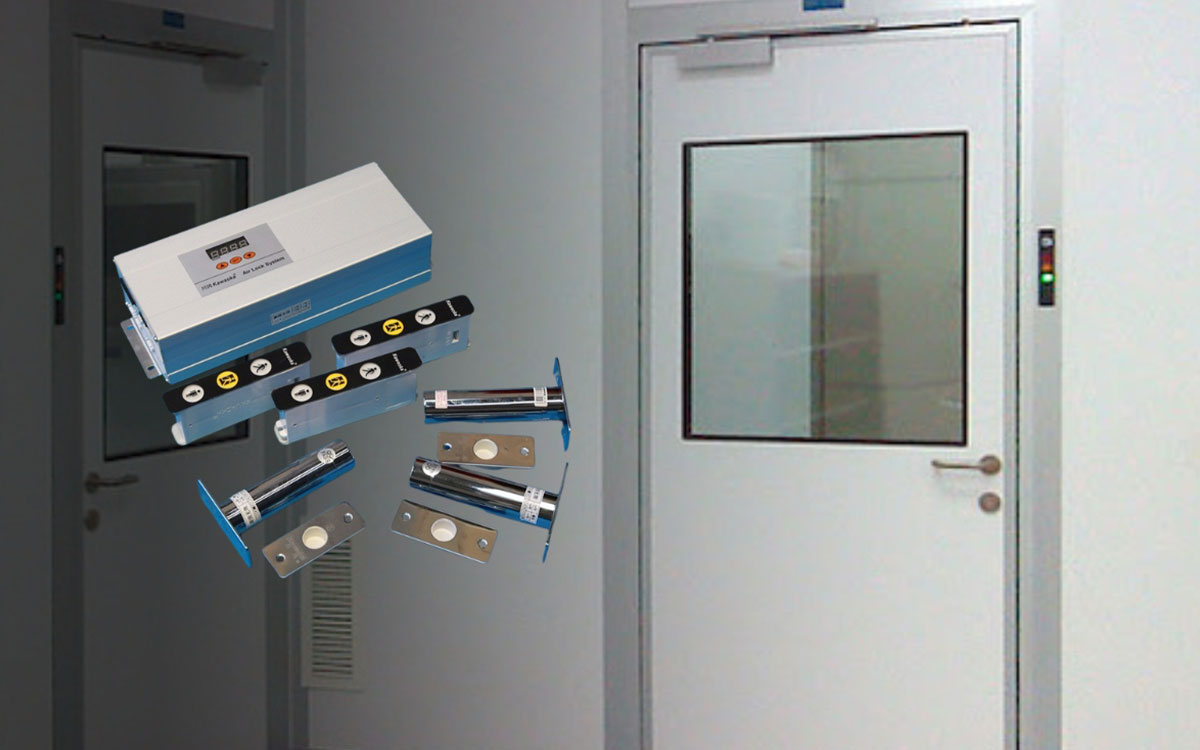

Hướng dẫn chọn khóa Interlock cho phòng sạch GMP

Vì sao Interlock được xem là thiết bị bắt buộc trong nhà máy GMP?

Trong nhà máy dược phẩm, nơi môi trường sạch và quy trình nghiêm ngặt quyết định đến chất lượng sản phẩm và an toàn người bệnh, mọi thao tác đều phải được kiểm soát. Khóa liên động (Interlock) - dù nhỏ - lại là một trong những thiết bị bắt buộc để giúp nhà máy đạt và duy trì chuẩn GMP, EU-GMP hoặc WHO GMP. Dưới đây là 5 lý do chính:

1. Duy trì chênh áp - ổn định hệ thống HVAC

Phòng sạch GMP thường được thiết kế với các mức chênh lệch áp suất dương hoặc âm giữa các khu vực (ví dụ: từ Airlock sang khu chiết rót, hoặc từ kho thành phẩm ra ngoài). Nếu nhiều cửa bị mở cùng lúc, hệ thống HVAC phải bù liên tục, gây rối loạn luồng khí, mất sạch và tiêu tốn năng lượng. Interlock giúp duy trì tối ưu áp suất phòng, giảm tải cho HVAC, tăng tuổi thọ hệ thống và ổn định điều kiện sản xuất.

2. Ngăn nhiễm chéo - bảo vệ vùng sạch

Một luồng khí đảo chiều hoặc nhân sự/vật tư đi sai chiều có thể gây nhiễm chéo vi sinh, hóa chất hoặc bụi. Hậu quả là lô hàng bị huỷ, dữ liệu môi trường không đạt, hoặc nghiêm trọng hơn là ảnh hưởng đến bệnh nhân. Interlock giúp giữ luồng di chuyển đúng hướng, đặc biệt hiệu quả tại các Airlock, Pass Box, và khu vực cấp độ sạch cao như phòng vô trùng.

3. Kiểm soát thao tác nhân sự - tránh sai quy trình SOP

Interlock hoạt động như một “người gác cửa” thông minh, ngăn thao tác sai trình tự - chẳng hạn như đi ngược chiều từ khu sạch ra khu bẩn rồi quay lại. Hệ thống có thể kết hợp access control để phân quyền theo khu vực, ca làm việc, hoặc cấp độ nhân viên, từ đó chuẩn hóa hành vi và giảm lỗi vận hành.

4. Truy xuất lịch sử ra vào - phục vụ thanh tra

Với hệ thống Interlock điện tử tích hợp access control, mọi lần mở cửa đều được ghi nhận: ai mở - lúc nào - cửa nào - cảnh báo hay không. Đây là nguồn dữ liệu quan trọng phục vụ thanh tra từ FDA, WHO, Bộ Y tế, cũng như giúp bộ phận QA điều tra nguyên nhân sự cố và làm bằng chứng trong các báo cáo CAPA.

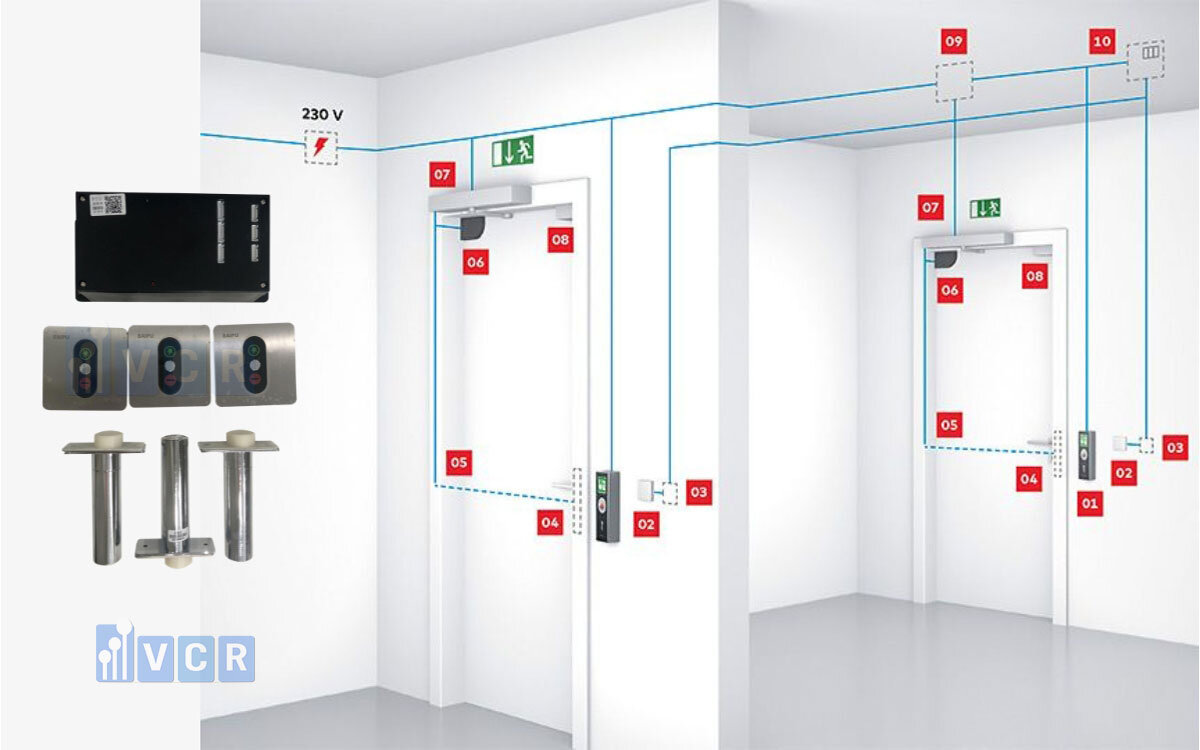

Interlock trong nhà máy GMP

5. Tăng tính chuyên nghiệp - tự động hóa hệ thống

Việc ứng dụng Interlock không chỉ là để “đạt chuẩn”, mà còn thể hiện năng lực vận hành hiện đại, chuyên nghiệp. Hệ thống có thể lập trình logic tùy biến, tích hợp với BMS, HVAC, MES/ERP, mở rộng dễ dàng trong tương lai mà không làm gián đoạn sản xuất. Điều này giúp tối ưu chi phí dài hạn và nâng cao năng lực cạnh tranh của nhà máy.

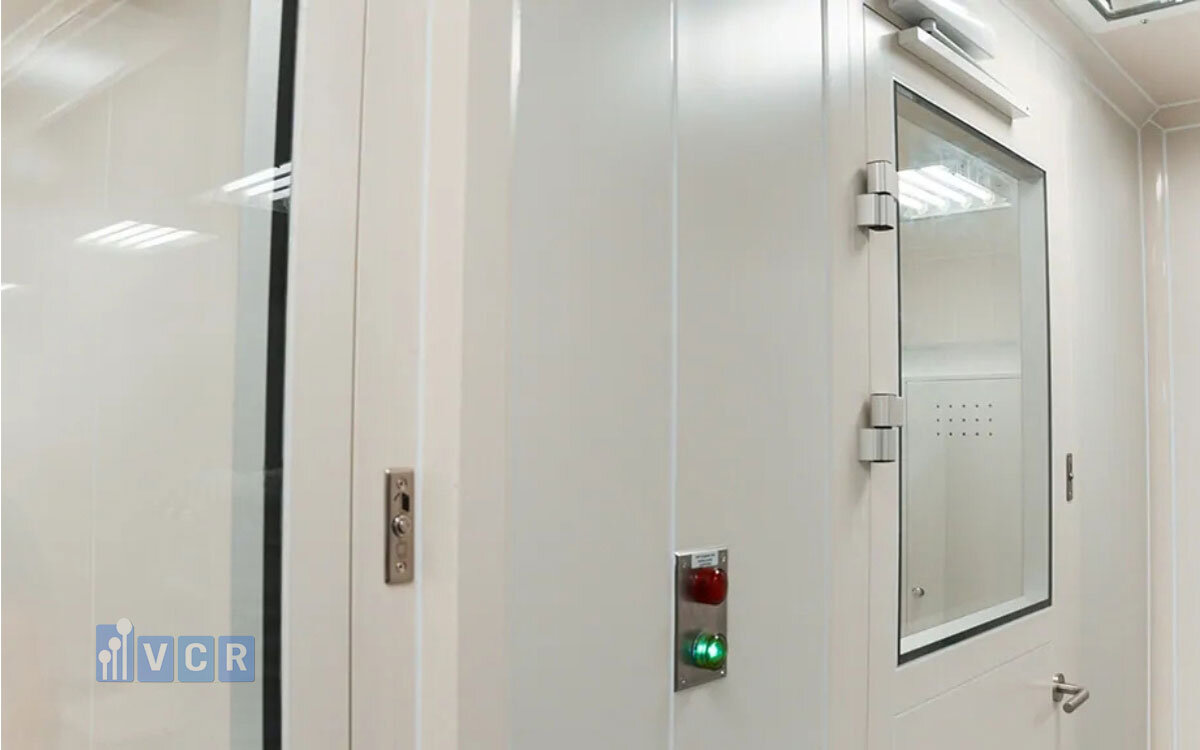

6 bước lựa chọn khóa Interlock cho phòng sạch

Gợi ý lắp đặt Interlock theo tiêu chuẩn GMP

Để hệ thống Interlock (khóa liên động) phát huy đúng vai trò trong quản lý phòng sạch đạt chuẩn GMP, việc thiết kế sơ đồ lắp đặt đúng logic và phù hợp công năng từng khu vực là điều bắt buộc. Mỗi khu vực trong nhà máy sẽ có yêu cầu kiểm soát cửa khác nhau, từ đó đòi hỏi lựa chọn số lượng cửa liên động và loại thiết bị tương ứng.

Một số sơ đồ Interlock phổ biến bao gồm:

2 cửa: dùng cho Pass Box, Airlock vật tư đơn giản hoặc kho/phòng cách ly.
3 cửa: thường ứng dụng trong Change Room nhân sự, phân tách ba vùng "bẩn → trung gian → sạch".
4 cửa trở lên: cần cho hệ thống Airlock phân luồng phức tạp, ví dụ như tách nguyên liệu - thành phẩm - phế liệu hoặc giữa khu vực kiểm nghiệm và khu sản xuất.

Khi thiết kế sơ đồ, cần tuân thủ nguyên tắc một chiều "bẩn → sạch", hạn chế giao cắt giữa luồng nhân sự và vật tư. Interlock không chỉ đảm bảo thao tác cửa đúng trình tự, mà còn hỗ trợ việc ngăn nhiễm chéo và duy trì chênh áp hiệu quả.

Ngoài logic liên động, hệ thống nên được kết hợp với các thiết bị bổ trợ như:

Đèn/còi cảnh báo khi thao tác sai quy trình
Nút mở khẩn cấp (emergency release) trong tình huống nguy hiểm
Access control để phân quyền ra vào theo ca sản xuất, khu vực hoặc cá nhân

Cuối cùng, để đảm bảo phù hợp với yêu cầu thanh tra GMP, bạn nên ưu tiên lựa chọn hệ thống có:

Chứng nhận CO-CQ đầy đủ
Tài liệu hướng dẫn lắp đặt, vận hành, sơ đồ điện
Khả năng hiệu chuẩn định kỳ và hỗ trợ kỹ thuật tại chỗ

Giải pháp Interlock đạt chuẩn từ VCR

VI. Giải pháp Interlock đạt chuẩn từ VCR

Là đơn vị tiên phong trong lĩnh vực thiết bị phòng sạch tại Việt Nam, Thiết Bị Phòng Sạch VCR cung cấp hệ thống khóa liên động (Interlock) đạt chuẩn, đến từ các thương hiệu uy tín như VCR, Sangma, Kawaoka - đáp ứng đầy đủ các yêu cầu của EU GMP, WHO GMP, ISO 14644.

Các dòng thiết bị của VCR có thể được tùy chỉnh logic liên động theo sơ đồ phòng sạch thực tế, phù hợp với mọi loại Airlock nhân sự, Pass Box vật tư, khu vực chiết rót, kho/phòng độc hại… VCR không chỉ bán thiết bị mà còn đồng hành cùng khách hàng trong suốt quá trình triển khai, bao gồm:

Tư vấn sơ đồ luồng người - vật tư chuẩn GMP
Thiết kế bản vẽ hệ thống Interlock 2-4 cửa
Cung cấp thiết bị, demo logic vận hành, lắp đặt trọn gói và hiệu chuẩn tận nơi

Hệ thống khóa liên động của VCR đã được triển khai thành công tại hàng trăm nhà máy dược phẩm, thực phẩm, điện tử tại Việt Nam, Lào và Campuchia, giúp các doanh nghiệp vượt qua các đợt thẩm định khắt khe từ FDA, WHO, Bộ Y tế.
