Hướng dẫn chọn khóa Interlock cho phòng sạch GMP

Khóa Interlock là yếu tố then chốt đảm bảo kiểm soát môi trường vô trùng trong phòng sạch GMP, nhưng làm sao để chọn được thiết bị phù hợp? Tìm hiểu hướng dẫn chi tiết để lựa chọn khóa Interlock tối ưu, đáp ứng tiêu chuẩn nghiêm ngặt và nâng cao hiệu quả vận hành.

Tóm tắt

Xác định nhu cầu thực tế trước khi chọn Interlock
Phân loại khóa Interlock phổ biến và ưu/nhược điểm
1. Khóa điện tử (Electronic Interlock)
2. Khóa cơ (Mechanical Interlock)
Tiêu chí đánh giá để chọn đúng thiết bị Interlock
Gợi ý chọn Interlock theo từng ứng dụng thực tế
Giải pháp từ VCR - Tư vấn chọn Interlock cho dự án GMP

Trong môi trường sản xuất dược phẩm, thiết bị y tế hoặc thực phẩm chức năng, phòng sạch GMP không chỉ yêu cầu kiểm soát chất lượng sản phẩm mà còn đòi hỏi kiểm soát chặt chẽ không khí, áp suất và luồng di chuyển nhân sự - vật tư. Một trong những điểm yếu thường bị bỏ qua nhưng lại có ảnh hưởng lớn đến toàn bộ hệ thống phòng sạch chính là cánh cửa.

Mỗi lần cửa mở là một lần không khí bị trao đổi, áp suất có thể thay đổi, và nguy cơ nhiễm khuẩn, bụi bẩn hoặc luồng khí ngược xâm nhập. Vì vậy, hệ thống cửa cần được kiểm soát bằng thiết bị chuyên dụng - gọi là khóa liên động (Interlock). Thiết bị này đảm bảo chỉ một cửa trong hệ Airlock được mở tại một thời điểm, giúp duy trì chênh áp và kiểm soát dòng di chuyển theo đúng tiêu chuẩn GMP.

Tuy nhiên, không phải loại Interlock nào cũng giống nhau, nó còn phụ thuộc các yếu tố về công nghệ, số lượng cửa, tính năng tích hợp... Trong bài viết này, cùng Khóa liên động VCR tìm hiểu cách chọn khóa Interlock cho phòng sạch GMP nhé.

Xác định nhu cầu thực tế trước khi chọn Interlock

Trước khi lựa chọn loại khóa liên động (Interlock) phù hợp, điều quan trọng nhất là hiểu rõ mục tiêu kiểm soát và đặc thù thiết kế của từng khu vực trong nhà máy. Việc “mua theo mẫu” hoặc lắp đặt không dựa trên nhu cầu thực tế có thể gây lãng phí, khó vận hành hoặc thậm chí vi phạm yêu cầu kiểm tra GMP. Dưới đây là 4 yếu tố bạn cần xác định rõ:

Xác định loại khu vực cần kiểm soát

Tùy theo mục đích sử dụng, khu vực lắp Interlock sẽ có các yêu cầu khác nhau:

Airlock nhân sự: kiểm soát ra vào phòng sạch, thay đồ, duy trì luồng di chuyển một chiều
Airlock vật tư: điều phối nguyên liệu đầu vào, thành phẩm đầu ra hoặc chất thải
Pass Box: truyền mẫu, dụng cụ giữa các phòng có cấp độ sạch khác nhau
Phòng vô trùng, chiết rót: yêu cầu kiểm soát cực kỳ nghiêm ngặt về luồng khí, vi sinh và thao tác

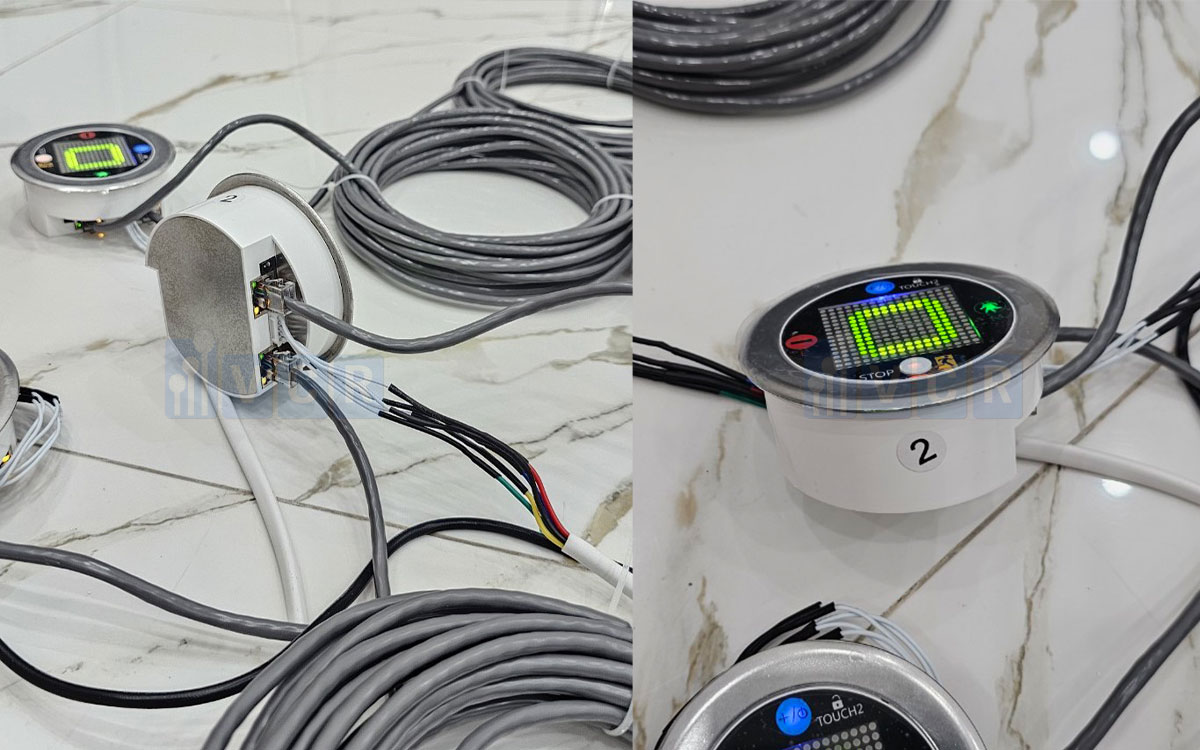

nhu cầu thực tế trước khi chọn Interlock

Xác định mục tiêu kiểm soát

Không phải tất cả hệ thống Interlock đều phục vụ cùng một mục đích. Bạn cần xác định:

Chênh áp: duy trì độ sạch và hướng dòng khí
Truy xuất thao tác: ghi log thời gian và người mở cửa
Kiểm soát luồng di chuyển: đảm bảo tuần tự ra vào, đúng quy trình SOP

Sơ đồ cửa cần liên động

Việc xác định số lượng cửa sẽ quyết định loại Interlock phù hợp:

2 cửa: phổ biến trong Airlock nhân sự hoặc Pass Box
3 cửa: thường dùng trong change room phân khu “bẩn → trung gian → sạch”
4 cửa trở lên: dùng cho hệ thống vật tư phức hợp hoặc luồng phân tách nhiều chiều

Có cần đồng bộ liên thông nhiều khu vực không? Ví dụ: mở cửa A sẽ vô hiệu cửa C ở khu vực khác?

Airlock là gì, những thuật ngữ cần biết trong phòng sạch

Mức độ tích hợp yêu cầu

Bạn cần xác định có cần các chức năng nâng cao sau không:

Access control: thẻ từ, vân tay, nhận diện khuôn mặt
Hệ thống cảnh báo: đèn, còi khi thao tác sai hoặc cửa mở lâu
Tích hợp HVAC / BMS: kiểm soát thông gió, điều hòa, áp suất
Giao tiếp với phần mềm MES / ERP để liên kết quản lý sản xuất

Hiểu đúng nhu cầu ngay từ đầu sẽ giúp bạn chọn đúng giải pháp Interlock - vừa tiết kiệm chi phí, vừa đảm bảo hệ thống phòng sạch vận hành ổn định và tuân thủ GMP.

Phân loại khóa Interlock phổ biến và ưu/nhược điểm

Khóa điện tử (Electronic Interlock)

Đây là loại Interlock được sử dụng rộng rãi nhất trong các hệ thống phòng sạch hiện đại.

Cấu hình thường bao gồm:

Khóa điện từ hoặc chốt điện
Bộ điều khiển trung tâm (relay, vi điều khiển hoặc PLC)
Cảm biến trạng thái cửa
Đèn báo, còi cảnh báo, nút nhấn mở cửa
Tùy chọn: Access control, HMI, kết nối HVAC/BMS

Phân loại khóa Interlock phổ biến

Ưu điểm:

Tùy biến logic linh hoạt (theo SOP, theo khu vực)
Có thể điều khiển 2-3-4 cửa hoặc cả hệ thống Airlock liên thông
Tích hợp được nhiều tính năng nâng cao: truy xuất log, cảnh báo, access control
Giao tiếp dễ dàng với hệ thống giám sát trung tâm (SCADA, BMS)

Nhược điểm:

Chi phí đầu tư cao hơn so với loại cơ
Yêu cầu nguồn điện ổn định
Cần hiệu chuẩn và bảo trì định kỳ

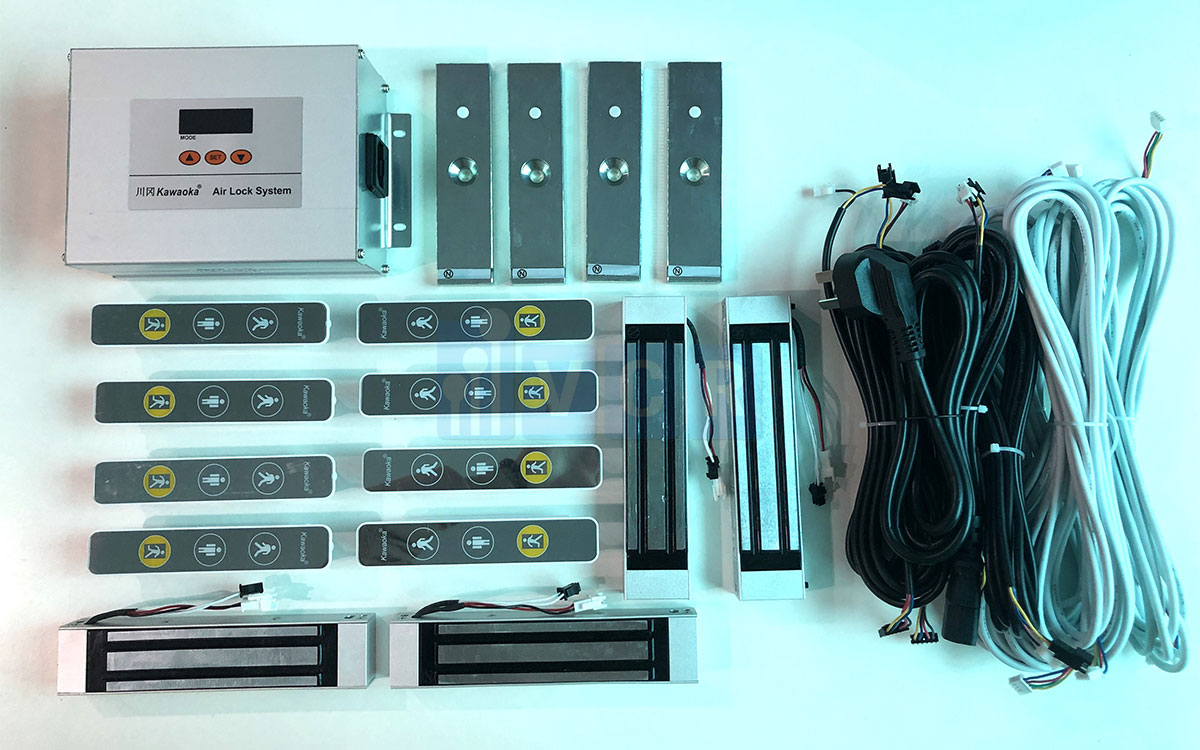

Các loại interlock phổ biến sử dụng cho Pass Box

Khóa cơ (Mechanical Interlock)

Đây là loại Interlock hoạt động dựa hoàn toàn vào cơ cấu cơ khí, không dùng điện, thường thấy trong môi trường yêu cầu chống cháy nổ hoặc những khu vực hạn chế sử dụng thiết bị điện.

Ưu điểm:

Không cần nguồn điện, phù hợp với khu vực ATEX hoặc khu nguy cơ cháy nổ
Cơ chế đơn giản, hoạt động ổn định nếu không thay đổi bố cục

Nhược điểm:

Khó tùy biến logic hoặc thay đổi theo nhu cầu
Không ghi nhận thao tác mở cửa, không tích hợp hệ thống cảnh báo hoặc kiểm soát truy cập
Bảo trì thủ công phức tạp hơn trong môi trường sản xuất liên tục
Gần như không dùng được cho hệ thống Airlock hiện đại cần nhiều chức năng

Tùy vào mức độ kiểm soát cần thiết, điều kiện vận hành và ngân sách, bạn có thể lựa chọn loại khóa phù hợp - tuy nhiên, với các nhà máy dược đạt chuẩn GMP hoặc EU-GMP, Interlock điện tử gần như là lựa chọn bắt buộc để đảm bảo kiểm soát đầy đủ và tích hợp với các hệ thống khác.

Tiêu chí đánh giá để chọn đúng thiết bị Interlock

Lắp đặt Interlock không đơn thuần là mua một thiết bị, mà là triển khai một giải pháp kiểm soát quan trọng trong chuỗi vận hành phòng sạch GMP. Một lựa chọn sai có thể dẫn đến gián đoạn sản xuất, mất kiểm soát luồng khí, hoặc thậm chí không đạt tiêu chuẩn thanh tra.

5 lý do khóa Interlock không thể thiếu trong phòng sạch GMP

Dưới đây là các tiêu chí bắt buộc cần xem xét khi đánh giá thiết bị Interlock:

Độ bền - phù hợp môi trường sản xuất 24/7

Thiết bị Interlock phải chịu được:

Tần suất sử dụng liên tục
Môi trường có độ ẩm, áp suất chênh lệch, tĩnh điện hoặc hóa chất
Không bị lỗi cơ học, hư mạch khi hoạt động 24/7

Lý tưởng nhất là sử dụng các dòng đã được kiểm chứng tại các nhà máy dược, thực phẩm hoặc thiết bị y tế có điều kiện vận hành khắt khe.

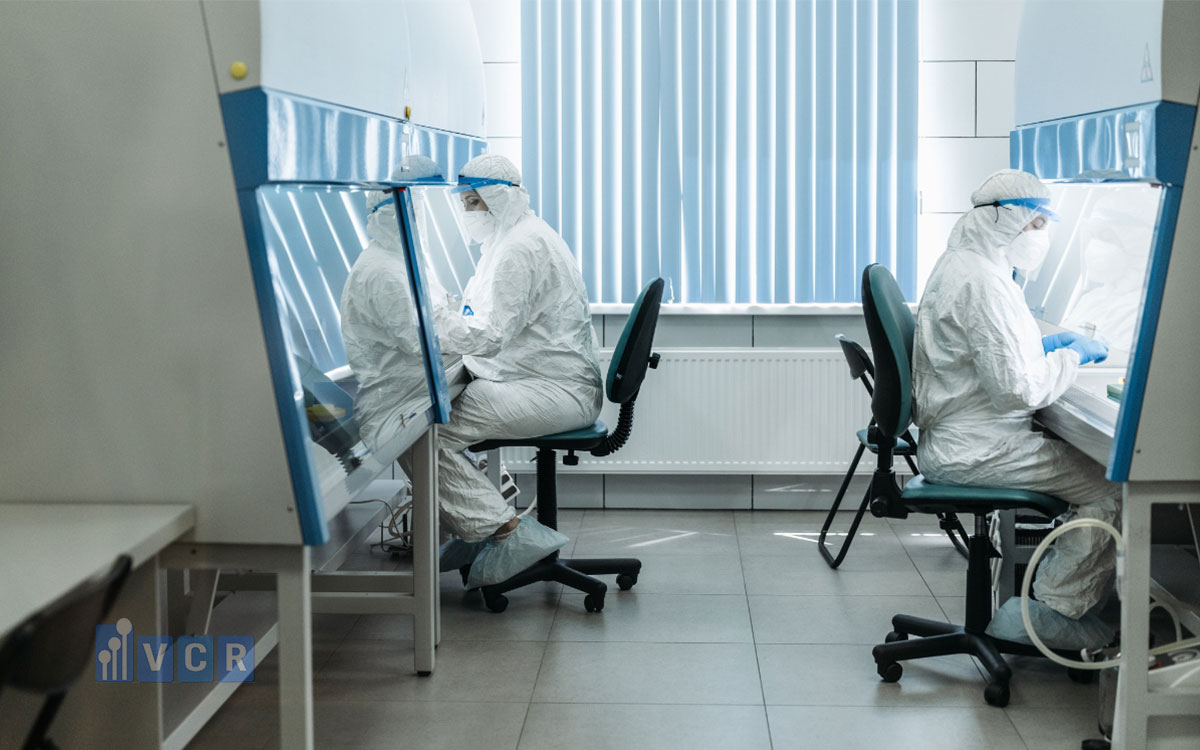

Tiêu chí đánh giá để chọn đúng thiết bị Interlock

Dễ bảo trì, linh kiện thay thế sẵn có

Interlock nên được thiết kế dạng module để dễ:

Kiểm tra trạng thái
Thay thế khóa, nút nhấn, cảm biến
Giao diện rõ ràng giúp kỹ thuật viên bảo trì không cần chuyên môn quá sâu

Việc lựa chọn thương hiệu có đại lý hoặc trung tâm kỹ thuật tại chỗ giúp tiết kiệm thời gian và chi phí sửa chữa.

Tích hợp đầy đủ tài liệu kỹ thuật

Bộ sản phẩm Interlock chất lượng cần có:

Sơ đồ đấu nối điện chi tiết
Chứng nhận CO, CQ
Hướng dẫn cài đặt và vận hành rõ ràng (tiếng Việt hoặc tiếng Anh)
Có thể đính kèm bản vẽ 2D/3D, giúp phối hợp dễ dàng với nhà thầu điện hoặc phòng kỹ thuật

Tương thích với sơ đồ Airlock và hệ thống điện nhà máy

Thiết bị phải phù hợp với:

Sơ đồ Airlock cụ thể (2-3-4 cửa, logic một chiều, xử lý áp suất)
Điện áp, tủ điều khiển, hệ thống relay hoặc PLC hiện có
Khả năng giao tiếp với BMS/HVAC nếu cần đồng bộ dữ liệu

Có hỗ trợ hiệu chuẩn, lắp đặt tại chỗ và bảo hành dài hạn

Nên ưu tiên nhà cung cấp có dịch vụ:

Hiệu chuẩn thiết bị sau lắp đặt và định kỳ (theo GMP)
Lắp đặt tận nơi, bàn giao sơ đồ vận hành
Bảo hành chính hãng tối thiểu 12 tháng và cam kết hỗ trợ kỹ thuật khi gặp sự cố

Áp dụng các tiêu chí trên sẽ giúp doanh nghiệp đầu tư đúng ngay từ đầu, giảm thiểu rủi ro, đảm bảo chất lượng môi trường phòng sạch và tăng độ tin cậy trong các kỳ thanh tra.

Gợi ý chọn Interlock theo từng ứng dụng thực tế

Việc lựa chọn Interlock phù hợp không chỉ dựa trên loại thiết bị, mà còn phụ thuộc vào vị trí lắp đặt, chức năng của khu vực, và mức độ kiểm soát yêu cầu theo tiêu chuẩn GMP. Dưới đây là một số gợi ý cấu hình Interlock phổ biến ứng với từng ứng dụng thực tế trong nhà máy dược phẩm:

Khu vực ứng dụng	Loại Interlock đề xuất	Ghi chú - Mục tiêu kiểm soát
Change Room (phòng thay đồ)	Interlock 3 cửa, relay hoặc PLC cơ bản	Kiểm soát luồng “bẩn → trung gian → sạch”, hạn chế lây nhiễm từ nhân sự
Chiết rót vô trùng	PLC + HMI cảm ứng, tích hợp Access Control	Quản lý chặt chẽ thao tác, áp suất, truy xuất thao tác - bắt buộc trong khu vô trùng
Kho nguyên liệu/phế liệu	Interlock 2-4 cửa, tích hợp cảm biến cửa cuốn	Phân tách nguyên liệu, sản phẩm, rác thải - ngăn ô nhiễm chéo trong logistics nội bộ
Airlock vật tư + Pass Box	Interlock kết hợp công tắc từ, cảm biến cửa, nút khẩn	Ngăn mở đồng thời 2 cửa, đảm bảo truyền hàng sạch - sạch hơn, giảm nguy cơ vi sinh

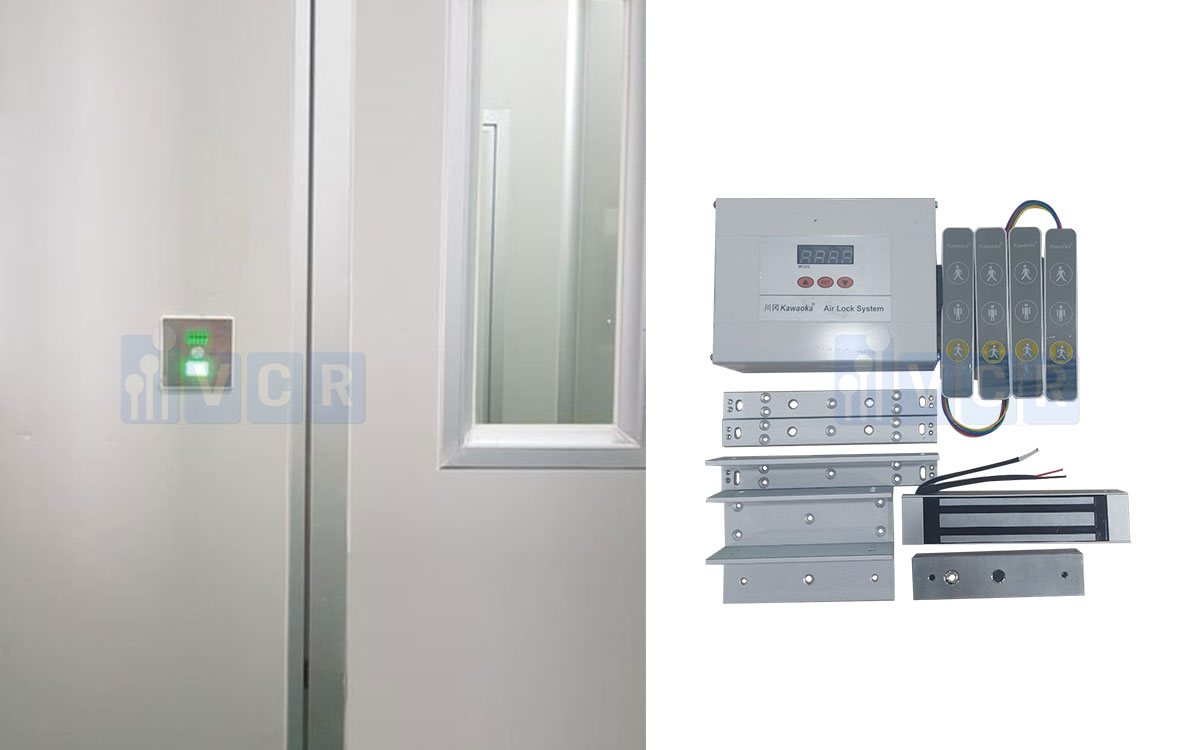

Gợi ý chọn Interlock theo từng ứng dụng thực tế

Giải pháp từ VCR - Tư vấn chọn Interlock cho dự án GMP

Chọn đúng hệ thống Interlock không chỉ là kiểm soát việc mở cửa - mà là thiết lập hàng rào bảo vệ chủ động cho toàn bộ hệ thống chất lượng của nhà máy GMP. Interlock giúp duy trì chênh áp, ngăn ngừa nhiễm chéo, truy xuất thao tác và giảm thiểu tối đa rủi ro trong quá trình thanh tra từ FDA, WHO hoặc Bộ Y tế.

Tuy nhiên, để hệ thống này phát huy tối đa hiệu quả, doanh nghiệp cần một giải pháp được thiết kế chuẩn hóa, phù hợp với sơ đồ thực tế của từng nhà máy - từ sơ đồ Airlock, số lượng cửa đến mức độ tích hợp kỹ thuật.

Thiết Bị Phòng Sạch VCR hiện cung cấp trọn bộ giải pháp Interlock cao cấp từ các thương hiệu:
