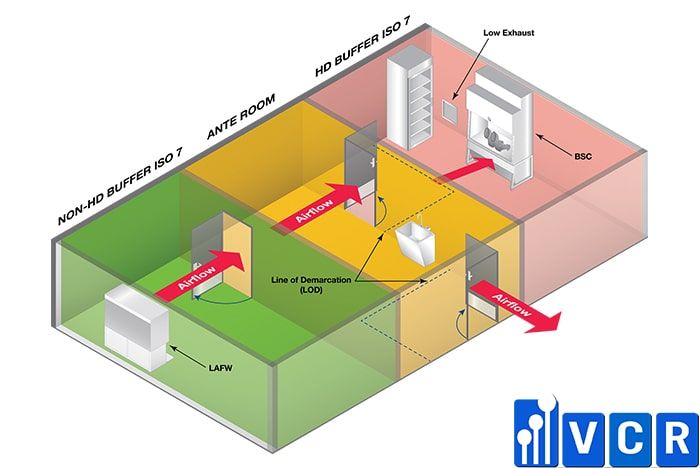

Trong hệ thống phòng sạch, phòng đệm (Buffer Room) và phòng Airlock đều đóng vai trò quan trọng trong việc kiểm soát ô nhiễm, duy trì áp suất không khí và hạn chế sự xâm nhập của các hạt bụi, vi khuẩn từ bên ngoài vào khu vực sạch. Tuy nhiên, hai loại phòng này có những đặc điểm khác biệt về mục đích sử dụng, thiết kế và yêu cầu kỹ thuật.
Trong nhiều bản vẽ phòng sạch, Buffer Room và Airlock đều nằm ở vị trí trung gian giữa các khu vực. Cả hai đều liên quan đến kiểm soát luồng người, luồng hàng, áp suất và nguy cơ nhiễm bẩn. Vì vậy, không ít nhà máy gọi chung là “phòng đệm”.
Tuy nhiên, cách gọi này dễ dẫn đến sai thiết kế. Một Buffer Room có thể là khu vực làm việc hoặc khu hỗ trợ duy trì môi trường sạch. Trong khi đó, Airlock phòng sạch chủ yếu là khoang chuyển tiếp để kiểm soát ra vào giữa hai vùng khác nhau.
Nếu nhầm hai khái niệm, doanh nghiệp có thể lắp thiếu khóa liên động ở airlock, bố trí sai luồng khí hoặc đánh giá chưa đúng nguy cơ nhiễm chéo.
Buffer Room là gì?
Buffer Room có thể hiểu là khu vực đệm hoặc phòng hỗ trợ trong hệ thống phòng sạch, được thiết kế để duy trì điều kiện môi trường ổn định cho một quy trình, khu vực thao tác hoặc vùng sản xuất liền kề.
Trong nhà máy dược phẩm, mỹ phẩm, thực phẩm hoặc bệnh viện, Buffer Room thường gắn với các yêu cầu như kiểm soát hạt bụi, nhiệt độ, độ ẩm, áp suất và vệ sinh bề mặt. Tùy mục đích sử dụng, Buffer Room có thể là nơi chuẩn bị, thao tác, lưu tạm vật tư sạch hoặc hỗ trợ cho khu vực chính.
Điểm quan trọng: Buffer Room không nhất thiết chỉ là “lối đi qua”. Nó có thể là một phòng có hoạt động vận hành thực tế, có người làm việc, thiết bị, bàn thao tác hoặc vật tư.
Airlock phòng sạch là gì?
Airlock là khoang chuyển tiếp giữa hai khu vực có cấp sạch, áp suất hoặc mức rủi ro nhiễm bẩn khác nhau. Airlock thường có ít nhất hai cửa và yêu cầu các cửa không mở đồng thời.
Vai trò của Airlock là hạn chế việc hai không gian thông trực tiếp với nhau. Khi người hoặc hàng đi qua, Airlock tạo một khoảng dừng trung gian, giúp giảm xáo trộn áp suất và hạn chế bụi, vi sinh hoặc tạp chất di chuyển theo luồng khí.
Airlock thường xuất hiện tại:
- Lối vào phòng sạch từ hành lang.
- Khu thay đồ trước khi vào sản xuất.
- Khu chuyển hàng giữa kho và phòng sạch.
- Cửa vào khu cân chia, chiết rót, đóng gói sơ cấp.
- Phòng áp suất âm trong bệnh viện hoặc phòng xét nghiệm.

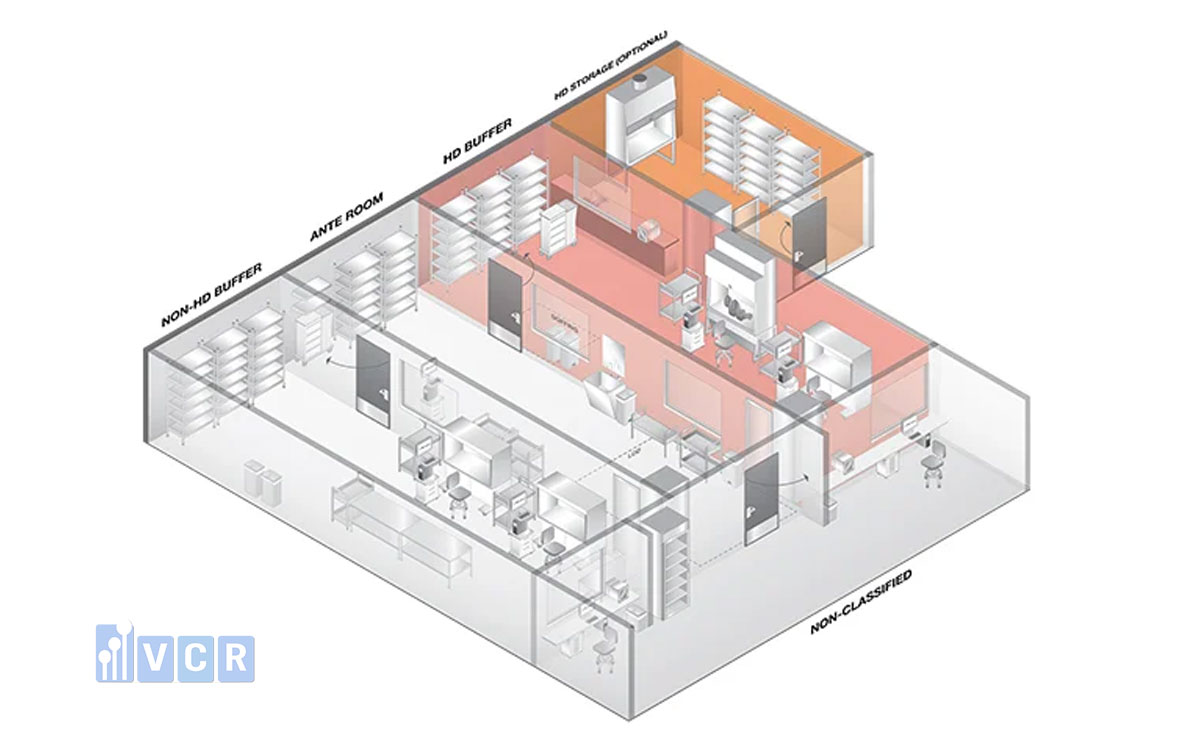

Điểm khác nhau giữa Buffer Room và Airlock
| Tiêu chí | Buffer Room | Airlock phòng sạch |
|---|---|---|
| Mục đích chính | Tạo vùng đệm hoặc không gian hỗ trợ quy trình | Kiểm soát chuyển tiếp giữa hai vùng |
| Hoạt động bên trong | Có thể có thao tác, thiết bị, lưu tạm vật tư | Chủ yếu phục vụ ra vào, chuyển người/hàng |
| Yêu cầu cửa | Tùy thiết kế và rủi ro | Thường cần kiểm soát không mở đồng thời |
| Liên quan khóa liên động | Có thể cần nếu nằm giữa vùng sạch/áp suất khác nhau | Rất nên có tại các airlock quan trọng |
| Vai trò với chênh áp | Hỗ trợ ổn định môi trường khu vực | Hạn chế phá vỡ chênh áp khi ra vào |
| Ví dụ | Phòng chuẩn bị, phòng đệm thao tác, khu hỗ trợ sản xuất | Airlock người, airlock hàng, airlock áp suất âm |
Cách hiểu ngắn gọn: Buffer Room thiên về chức năng không gian, còn Airlock thiên về chức năng kiểm soát chuyển tiếp.
Khi nào Buffer Room cũng cần khóa liên động?
Không phải Buffer Room nào cũng cần khóa liên động. Nếu Buffer Room chỉ là phòng hỗ trợ nằm trong cùng một vùng sạch, cùng áp suất và ít rủi ro nhiễm chéo, hệ liên động có thể không bắt buộc.
Tuy nhiên, Buffer Room nên được xem xét lắp khóa liên động phòng sạch khi:
- Phòng nằm giữa hai khu vực có cấp sạch khác nhau.
- Có chênh áp cần duy trì giữa hai bên cửa.
- Buffer Room kết nối với khu sản phẩm hở, khu chiết rót hoặc khu cân chia.
- Có nguy cơ bụi, vi sinh hoặc nguyên liệu phát tán qua cửa.
- Cần kiểm soát luồng người – hàng theo trình tự.
- Dự án cần giám sát trạng thái cửa qua BMS hoặc Access Control.
Trong trường hợp này, Buffer Room đang đảm nhận một phần chức năng giống airlock, nên cần được kiểm soát cửa tương ứng.

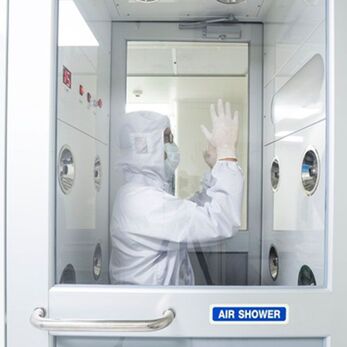

Vì sao Airlock thường cần khóa liên động?
Airlock chỉ phát huy hiệu quả khi các cửa không mở đồng thời. Nếu hai cửa cùng mở, không khí có thể đi xuyên qua khoang đệm, làm thay đổi hướng dòng khí và gây dao động áp suất.
Khóa liên động – Interlock Door System giúp kiểm soát tình huống này. Nguyên lý cơ bản là khi một cửa mở, cửa còn lại bị khóa tạm thời. Khi cửa đó đóng hoàn toàn, cửa tiếp theo mới được phép mở.
Một hệ liên động có thể gồm bộ điều khiển, khóa cơ hoặc khóa điện tử, cảm biến cửa, đèn báo trạng thái, nút Exit và nút Emergency Release. Với nhà máy yêu cầu giám sát tập trung, hệ thống có thể tích hợp Access Control hoặc BMS.
Ứng dụng trong các ngành phòng sạch
Trong dược phẩm, Airlock thường xuất hiện ở khu thay đồ, khu cân chia, hành lang sạch và khu sản xuất. Buffer Room có thể là khu chuẩn bị hoặc phòng hỗ trợ cho quy trình.
Trong mỹ phẩm và thực phẩm, Buffer Room giúp ổn định khu vực chuẩn bị, chiết rót hoặc đóng gói. Airlock hỗ trợ kiểm soát luồng người – hàng trước khi vào vùng sạch hơn.
Trong điện tử, Airlock giúp hạn chế bụi hạt đi vào khu vực lắp ráp, kiểm tra hoặc đóng gói linh kiện. Buffer Room có thể là vùng chuẩn bị vật tư hoặc khu chuyển tiếp thao tác.
Trong bệnh viện, Airlock thường liên quan đến phòng cách ly, phòng áp suất âm/dương hoặc khu kiểm soát lây nhiễm. Buffer Room có thể phục vụ chuẩn bị, thay đồ hoặc hỗ trợ vận hành phòng chức năng.
Lưu ý khi thiết kế Buffer Room và Airlock
Doanh nghiệp nên bắt đầu từ bản vẽ luồng di chuyển thay vì tên phòng. Cần trả lời rõ: ai đi qua, hàng gì đi qua, khu vực hai bên có cấp sạch khác nhau không, chênh áp được thiết kế theo hướng nào và cửa có nguy cơ mở đồng thời không.
Với Airlock, cần ưu tiên logic cửa, đèn báo trạng thái và phương án mở khẩn cấp. Với Buffer Room, cần xem xét chức năng thực tế: đây là phòng thao tác, phòng lưu tạm, hay cũng là vùng chuyển tiếp giữa hai môi trường.
Kết luận
Buffer Room và Airlock phòng sạch đều có vai trò trong kiểm soát môi trường, nhưng khác nhau về mục đích sử dụng. Buffer Room thiên về tạo vùng đệm hoặc hỗ trợ quy trình, còn Airlock tập trung kiểm soát chuyển tiếp giữa các vùng.
Với các khu vực có cấp sạch, chênh áp hoặc nguy cơ nhiễm chéo, việc bố trí khóa liên động đúng vị trí giúp kiểm soát cửa tốt hơn, hạn chế mở thông trực tiếp và hỗ trợ hệ HVAC duy trì điều kiện phòng sạch ổn định.
FAQs
1. Buffer Room có phải Airlock không?
Không hoàn toàn. Buffer Room là phòng đệm hoặc không gian hỗ trợ, còn Airlock là khoang kiểm soát chuyển tiếp giữa hai vùng. Một Buffer Room có thể cần chức năng airlock nếu nằm giữa hai khu vực cần kiểm soát.
2. Airlock có bắt buộc dùng khóa liên động không?
Với airlock giữa hai vùng sạch, hai vùng áp suất hoặc khu vực có nguy cơ nhiễm chéo, khóa liên động là giải pháp rất cần thiết để tránh mở đồng thời các cửa.
3. Buffer Room khi nào cần kiểm soát chênh áp?
Khi Buffer Room liên quan đến khu sản xuất nhạy cảm, sản phẩm hở, phòng áp suất âm/dương hoặc khu vực có cấp sạch khác nhau, cần đánh giá chênh áp theo thiết kế HVAC.
4. Có thể dùng một phòng vừa là Buffer Room vừa là Airlock không?
Có thể, nếu phòng vừa là vùng đệm thao tác vừa kiểm soát chuyển tiếp giữa hai khu vực. Khi đó cần thiết kế kỹ hơn về cửa, chênh áp, luồng người – hàng và quy trình vận hành.
5. Nên chọn khóa liên động 2 cửa hay nhiều cửa cho Airlock?
Airlock đơn giản thường dùng hệ 2 cửa. Nếu phòng kết nối nhiều hướng, tách luồng người – hàng hoặc có nhiều cấp sạch, nên cân nhắc hệ 3 cửa hoặc nhiều cửa.
