Interlock có thể kết nối với hệ thống BMS không?

Trong bối cảnh các nhà máy đạt chuẩn sạch GMP ngày càng ứng dụng tự động hóa và hệ thống giám sát thông minh, câu hỏi “Interlock có thể kết nối với hệ thống BMS không” đang trở thành chủ đề được nhiều chuyên gia và nhà đầu tư quan tâm. Việc kết nối hệ thống interlock trong môi trường phòng sạch với Building Management System (BMS) không chỉ giúp đồng bộ hóa trạng thái cửa, kiểm soát luồng không khí và đảm bảo an toàn quy trình, mà còn mở ra khả năng ghi nhận dữ liệu thật, cảnh báo tức thì và truy xuất lịch sử vận hành. Bài viết này sẽ phân tích chi tiết khả năng tích hợp, các phương thức kết nối phổ biến và những lợi ích thiết thực khi interlock được quản lý từ trung tâm BMS.

1. Tổng quan về Interlock và hệ thống BMS

Interlock là gì? Vai trò trong kiểm soát ra vào phòng sạch

Interlock là hệ thống khóa liên động dùng để kiểm soát việc mở cửa giữa các khu vực có yêu cầu kiểm soát nghiêm ngặt về môi trường, đặc biệt là trong phòng sạch. Cơ chế hoạt động của interlock đảm bảo rằng khi một cửa đang mở, các cửa còn lại sẽ bị khóa để tránh nhiễm chéo không khí, bụi, vi khuẩn hoặc tạp chất.

Vai trò nổi bật của interlock trong phòng sạch:

• Đảm bảo điều kiện áp suất giữa các phòng luôn được duy trì ổn định.
• Ngăn chặn dòng khí ngược, giảm nguy cơ nhiễm bẩn.
• Kiểm soát luồng di chuyển của nhân sự và vật tư một cách chặt chẽ.
• Cảnh báo hoặc khóa cửa trong trường hợp thao tác sai quy trình.

Interlock được ứng dụng rộng rãi trong ngành dược phẩm, điện tử, thực phẩm, mỹ phẩm - nơi yêu cầu kiểm soát môi trường nghiêm ngặt.

BMS (Building Management System) là gì? Chức năng giám sát - điều khiển tập trung

BMS (Building Management System) là hệ thống quản lý tòa nhà, cho phép giám sát và điều khiển tập trung các thiết bị và hệ thống kỹ thuật như: điều hòa, chiếu sáng, HVAC, an ninh, báo cháy, và các hệ thống phụ trợ khác như interlock, AHU, quạt lọc HEPA...

Chức năng chính của hệ thống BMS:

• Tập trung quản lý toàn bộ trạng thái hoạt động của các thiết bị.
• Ghi nhận dữ liệu vận hành theo thời gian thực.
• Phát hiện sự cố sớm và cảnh báo tự động.
• Tối ưu vận hành, tiết kiệm năng lượng và nâng cao an toàn hệ thống.

Vì sao cần kết nối interlock với BMS?

Việc kết nối interlock vào hệ thống BMS mang lại nhiều lợi ích vượt trội so với vận hành độc lập:

• Giám sát tập trung: Người vận hành có thể theo dõi trạng thái đóng/mở cửa interlock, trạng thái khóa liên động và báo lỗi ngay trên phần mềm BMS.
• Cảnh báo tức thời: Khi có lỗi như cửa không đóng kín, mở quá thời gian quy định, hệ thống sẽ phát tín hiệu cảnh báo về trung tâm.
• Truy xuất lịch sử hoạt động: Mọi thao tác đóng/mở cửa đều được lưu lại, hỗ trợ kiểm tra sự tuân thủ quy trình GMP.
• Tối ưu quy trình vận hành: Giảm thời gian kiểm tra thủ công, nâng cao hiệu quả kiểm soát môi trường sạch.

Tích hợp interlock vào BMS là xu hướng tất yếu trong các nhà máy hiện đại, giúp đồng bộ hệ thống quản lý, nâng cao năng suất và đảm bảo tuân thủ các tiêu chuẩn chất lượng như GMP, ISO 14644.

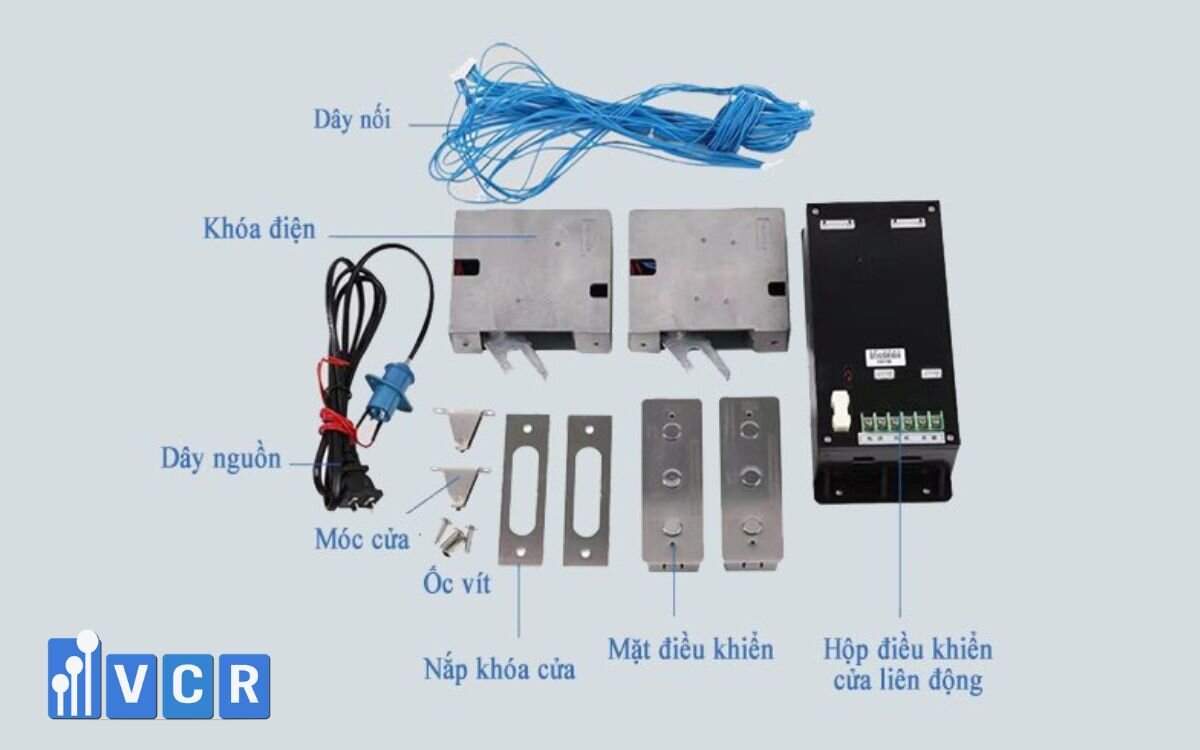

2. Các phương thức kết nối interlock với hệ thống BMS

Việc kết nối interlock với hệ thống BMS có thể thực hiện theo nhiều phương thức khác nhau, tùy theo yêu cầu về mức độ giám sát, tính năng điều khiển và hạ tầng sẵn có tại nhà máy. Dưới đây là ba phương thức phổ biến nhất:

1. Kết nối tín hiệu I/O rời (Digital Input/Output)

Đây là phương thức cơ bản và dễ triển khai nhất. Hệ thống interlock truyền tín hiệu trạng thái (mở/đóng, lỗi...) thông qua cặp tiếp điểm digital input/output đến BMS.

Ưu điểm:

• Cài đặt đơn giản, không cần lập trình.
• Phù hợp với các hệ thống nhỏ, yêu cầu giám sát cơ bản.
• Chi phí thấp.

Hạn chế:

• Không truyền tải được nhiều dữ liệu.
• Không thể điều khiển từ xa hoặc giám sát chuyên sâu.
• Không truy xuất lịch sử vận hành.

2. Giao tiếp qua RS485, Modbus RTU

Phương thức này sử dụng giao thức Modbus RTU trên chuẩn vật lý RS485, cho phép BMS giao tiếp trực tiếp với các bộ điều khiển interlock có hỗ trợ giao thức này.

Ưu điểm:

• Truyền tải dữ liệu ổn định, khoảng cách lên đến hàng trăm mét.
• Cho phép giám sát trạng thái chi tiết, như lỗi interlock, thời gian trễ, trạng thái từng cửa.
• Có thể mở rộng nhiều thiết bị trên cùng một đường truyền.

Hạn chế:

• Cần kỹ thuật viên am hiểu cấu hình địa chỉ Modbus và thiết lập truyền thông.
• Tốc độ truyền không cao bằng mạng TCP/IP.

3. Tích hợp qua TCP/IP với phần mềm giám sát trung tâm

Đây là giải pháp tiên tiến nhất, khi hệ thống interlock được kết nối qua Ethernet (TCP/IP) và đồng bộ với phần mềm SCADA/BMS của nhà máy.

Ưu điểm:

• Giám sát và điều khiển trạng thái từng cửa theo thời gian thực.
• Lưu trữ dữ liệu, thống kê sự kiện và gửi cảnh báo thông minh.
• Dễ dàng mở rộng và tích hợp với hệ thống khác như HVAC, CCTV, báo cháy...

Hạn chế:

• Chi phí đầu tư ban đầu cao.
• Cần phần mềm giám sát và đội ngũ triển khai có chuyên môn.

Bảng so sánh các phương thức kết nối

Xem thêm: Interlock cơ vs interlock điện tử: thiết bị nào phù hợp GMP hơn?

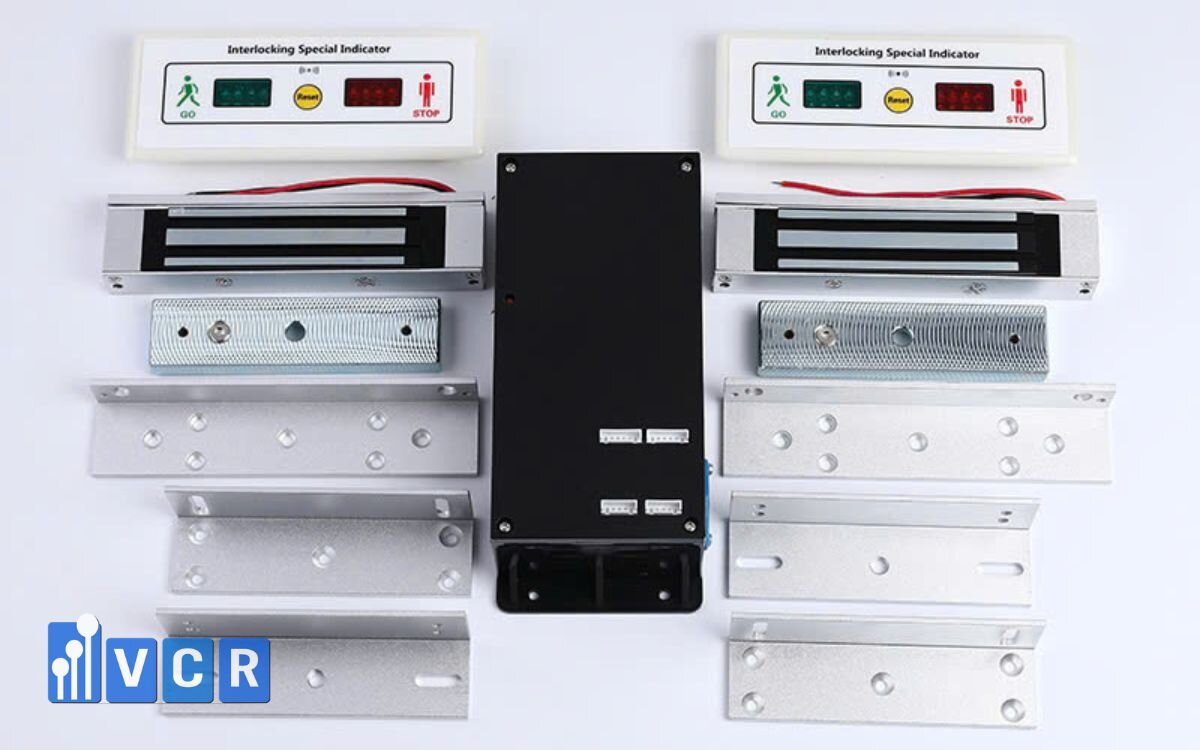

3. Lợi ích khi tích hợp interlock vào hệ thống BMS

Việc tích hợp interlock vào hệ thống BMS không chỉ mang lại sự đồng bộ trong vận hành mà còn gia tăng tính an toàn, tiện lợi và minh bạch cho toàn bộ hệ thống phòng sạch. Dưới đây là những lợi ích nổi bật:

1. Nâng cao độ an toàn, kiểm soát truy cập chính xác

Khi interlock được giám sát bởi BMS, mọi thao tác ra vào phòng sạch đều được kiểm soát tự động và chính xác. Các điều kiện như:

• chỉ mở một cửa tại một thời điểm,
• không cho phép mở cửa nếu chưa đạt điều kiện áp suất,
• hoặc cấm truy cập nếu hệ thống đang trong trạng thái lỗi…

…đều có thể được thiết lập và kiểm soát dễ dàng thông qua phần mềm BMS. Điều này giúp giảm thiểu tối đa nguy cơ nhiễm chéo, mất kiểm soát áp suất hoặc lỗi vận hành do con người.

2. Cảnh báo tức thì khi có lỗi hệ thống

BMS cho phép gửi cảnh báo real-time (thời gian thực) về trung tâm giám sát khi xảy ra các sự cố liên quan đến hệ thống interlock, chẳng hạn như:

• cửa không đóng kín,
• thời gian mở cửa vượt ngưỡng,
• lỗi điều khiển hoặc mất nguồn thiết bị…

Nhờ đó, đội ngũ kỹ thuật có thể phản ứng kịp thời, tránh gián đoạn sản xuất hoặc ảnh hưởng đến tiêu chuẩn môi trường sạch.

3. Lưu vết hoạt động để truy xuất khi cần

Mọi thao tác đóng/mở cửa, thời điểm truy cập, mã người dùng (nếu tích hợp với hệ thống access control) đều được BMS ghi nhận chi tiết. Đây là cơ sở dữ liệu quan trọng phục vụ cho:

• đánh giá tuân thủ tiêu chuẩn GMP/ISO,
• truy xuất nguyên nhân khi có sự cố môi trường,
• kiểm tra và đào tạo lại quy trình cho nhân sự.

4. Tối ưu vận hành, giảm nhân sự giám sát

Thay vì phải bố trí người kiểm tra trực tiếp tại từng cửa interlock, hệ thống BMS cho phép theo dõi tập trung trên một giao diện phần mềm. Điều này giúp:

• giảm nhân lực vận hành,
• tiết kiệm chi phí quản lý,
• và tăng hiệu quả giám sát hệ thống trong nhà máy có nhiều khu vực sạch.

4. Ứng dụng thực tế trong ngành

Ngành dược phẩm: kiểm soát cấp độ phòng sạch, ngăn chéo lây nhiễm

Trong sản xuất dược phẩm, việc duy trì phân cấp độ sạch theo tiêu chuẩn GMP là yêu cầu bắt buộc. Tích hợp interlock vào hệ thống BMS giúp:

• Kiểm soát chặt chẽ thứ tự ra vào giữa các phòng có cấp độ sạch khác nhau (ví dụ: từ ISO 8 → ISO 7).
• Ngăn chặn mở đồng thời nhiều cửa, tránh luồng khí di chuyển ngược, giảm nguy cơ lây nhiễm chéo vi sinh vật hoặc bụi mịn.
• Cảnh báo tức thì khi có thao tác không đúng quy trình, đảm bảo tuân thủ SOP (Standard Operating Procedure).

Đây là giải pháp tối ưu để kiểm soát môi trường sản xuất thuốc, đặc biệt trong khu vực chiết rót vô trùng, sản xuất thuốc tiêm, vaccine.

Ngành thực phẩm: đảm bảo chuỗi lạnh và luồng di chuyển nhân sự

Trong nhà máy thực phẩm, interlock kết hợp BMS giúp quản lý hiệu quả các khu vực như phòng lạnh, khu sơ chế, khu đóng gói:

• Đảm bảo nhiệt độ được giữ ổn định nhờ giới hạn thời gian mở cửa.
• Quản lý hướng di chuyển của nhân sự, tránh giao nhau giữa khu “sạch” và “bẩn”.
• Lưu vết truy cập, hỗ trợ kiểm tra truy xuất nguồn gốc trong các cuộc đánh giá HACCP hoặc ISO 22000.

Ngoài ra, hệ thống còn có thể kết hợp với máy tiệt trùng tay, cảm biến khí để chỉ cho phép mở cửa khi điều kiện an toàn được đảm bảo.

Ngành điện tử: ngăn bụi và tĩnh điện khi vận hành thiết bị

Sản xuất linh kiện điện tử như bán dẫn, bo mạch, màn hình LCD yêu cầu môi trường cực kỳ sạch và kiểm soát tĩnh điện nghiêm ngặt.

• Interlock ngăn không cho mở cửa khi buồng thổi khí (Air shower) chưa hoàn tất chu trình.
• Kiểm soát việc mở cửa ra vào khu vực sản xuất chính, tránh bụi mịn ảnh hưởng đến sản phẩm.
• Giao tiếp với hệ thống ESD để đảm bảo nhân viên được khử tĩnh điện trước khi vào khu vực sản xuất.

Việc tích hợp hệ thống này vào BMS cho phép theo dõi hiệu suất vận hành và cảnh báo sớm khi có bất thường, đảm bảo chất lượng sản phẩm và năng suất.

Xem thêm: Khóa liên động phòng sạch và tiêu chuẩn EU GMP/WHO GMP

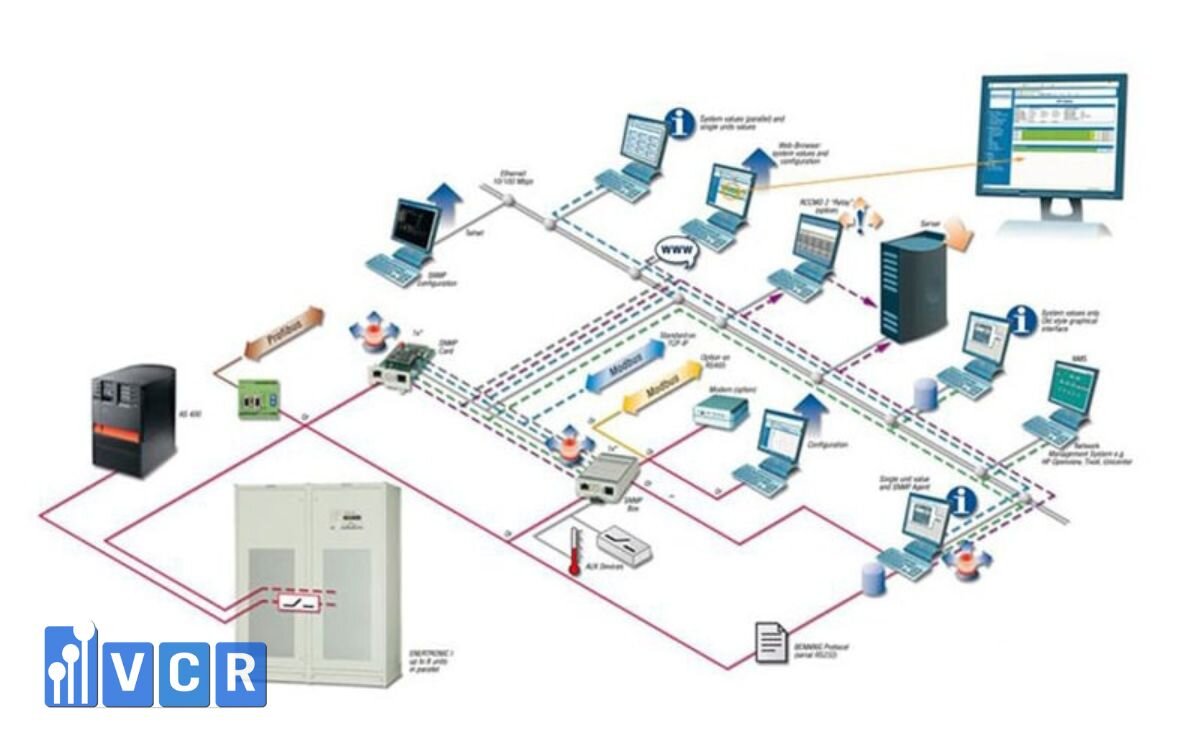

5. Những lưu ý khi kết nối interlock với hệ thống BMS

Việc kết nối interlock với hệ thống BMS đòi hỏi sự đồng bộ về giao tiếp, phần mềm và đội ngũ kỹ thuật. Để đảm bảo quá trình tích hợp diễn ra suôn sẻ và hiệu quả, cần lưu ý những điểm sau:

1. Đảm bảo tương thích giao tiếp thiết bị

Trước khi triển khai, cần xác định rõ giao thức giao tiếp mà bộ điều khiển interlock hỗ trợ:

• Có hỗ trợ digital I/O không?
• Có tích hợp cổng RS485, Modbus RTU hay Ethernet TCP/IP không?

Tương thích về phần cứng và giao tiếp là yếu tố đầu tiên để quyết định phương án kết nối phù hợp.

2. Kiểm tra chuẩn Modbus hoặc TCP/IP sẵn có

Nếu hệ thống BMS sử dụng giao tiếp Modbus RTU hoặc Modbus TCP/IP, cần đảm bảo interlock cũng hỗ trợ cùng chuẩn này. Việc không đồng bộ giao thức sẽ gây ra lỗi kết nối, hoặc phải bổ sung bộ chuyển đổi giao tiếp, làm phát sinh chi phí.

Ngoài ra, các thông số như địa chỉ thiết bị, tốc độ baud rate, parity bit… cũng cần được cấu hình thống nhất giữa hai hệ thống.

3. Cần phần mềm giám sát hỗ trợ tích hợp

Một số hệ thống interlock hiện đại có thể truyền dữ liệu chi tiết như trạng thái từng cửa, mã lỗi, thời gian mở cửa, v.v. Tuy nhiên, để hiển thị được những dữ liệu này, phần mềm BMS hoặc SCADA phải hỗ trợ:

• Mapping địa chỉ Modbus chính xác.
• Giao diện đồ họa HMI thân thiện, dễ theo dõi.
• Lưu trữ và truy xuất dữ liệu theo thời gian.

Nếu phần mềm không hỗ trợ trực tiếp, có thể cần đến dịch vụ lập trình giao diện riêng hoặc tích hợp qua OPC Server.

4. Có đội ngũ kỹ thuật triển khai cấu hình

Tích hợp interlock với BMS không chỉ là kết nối vật lý mà còn bao gồm:

• Thiết lập địa chỉ thiết bị.
• Cấu hình phần mềm BMS đọc đúng tín hiệu từ interlock.
• Kiểm tra, chạy thử và nghiệm thu toàn bộ luồng tín hiệu.

Do đó, cần có đội ngũ kỹ thuật am hiểu cả hai hệ thống (điện - tự động hóa và phòng sạch) để đảm bảo hệ thống vận hành ổn định, chính xác và đúng mục tiêu kiểm soát.

6. Câu hỏi thường gặp

Interlock hoạt động độc lập có cần thiết kết nối với BMS không?

→ Không bắt buộc, vì interlock có thể hoạt động độc lập với chức năng khóa liên động cơ bản. Tuy nhiên, khi được kết nối với hệ thống BMS, interlock sẽ:

• Gửi tín hiệu trạng thái về trung tâm giám sát.
• Kích hoạt cảnh báo khi có lỗi (mở cửa quá thời gian, lỗi cảm biến…).
• Cho phép người quản lý theo dõi từ xa và đưa ra phản ứng kịp thời.

Việc tích hợp này giúp tăng cường an toàn, giảm sai sót và đảm bảo tuân thủ tiêu chuẩn GMP trong môi trường sản xuất nghiêm ngặt.

Có thể giám sát trạng thái cửa từ xa khi kết nối interlock với BMS không?

→ Hoàn toàn có thể. Khi interlock được tích hợp vào hệ thống BMS, người vận hành có thể:

• Theo dõi trạng thái mở/đóng của từng cánh cửa theo thời gian thực.
• Xem được lịch sử truy cập, thời gian mở cửa và người thao tác (nếu có kết nối với hệ thống access control).
• Nhận cảnh báo ngay lập tức nếu cửa không đóng đúng quy định hoặc bị lỗi liên động.

Điều này đặc biệt hữu ích trong việc duy trì độ sạch ổn định, nhất là trong các khu vực yêu cầu kiểm soát nghiêm ngặt như phòng sản xuất thuốc vô trùng hoặc dây chuyền thực phẩm đóng gói.

Interlock nào hỗ trợ giao tiếp Modbus?

→ Nhiều model interlock hiện đại từ các thương hiệu chuyên về thiết bị phòng sạch như:

• VCR
• KOMEG
• Kanomax
• …và nhiều hãng khác

…đều tích hợp sẵn giao thức Modbus RTU qua cổng RS485 hoặc Modbus TCP/IP để kết nối dễ dàng với hệ thống BMS. Khi lựa chọn, bạn nên kiểm tra kỹ tài liệu kỹ thuật (datasheet) để đảm bảo thiết bị tương thích.
