Ứng dụng khóa liên động trong Airlock nhà máy dược phẩm

Khóa liên động (Interlock) đóng vai trò thiết yếu trong kiểm soát phòng đệm (airlock) tại nhà máy dược phẩm, đảm bảo môi trường vô trùng và tuân thủ tiêu chuẩn GMP. Khám phá cách thiết bị này tối ưu hóa an toàn và hiệu quả sản xuất.

Tóm tắt

Cơ chế và nguyên lý hoạt động của khóa liên động trong Airlock
Phân loại Airlock và cách áp dụng Interlock phù hợp
Lợi ích khi lắp Interlock cho Airlock trong nhà máy dược
Kết luận - Đầu tư đúng cho Airlock, bảo vệ cả dây chuyền sản xuất

Trong thiết kế phòng sạch đạt chuẩn GMP, phòng đệm (Airlock) là khu vực trung gian nằm giữa hai không gian có cấp độ sạch khác nhau - ví dụ: từ hành lang vào khu sản xuất, từ khu thay đồ vào phòng chiết rót, hoặc từ kho tiếp nhận vào khu phân phối. Airlock đóng vai trò như một "vùng đệm an toàn", giúp kiểm soát luồng không khí, luồng di chuyển của người và vật tư, nhằm ngăn ngừa sự lây nhiễm chéo và duy trì áp suất ổn định.

Chức năng chính của Airlock là duy trì chênh áp giữa các khu vực, đảm bảo không khí chỉ di chuyển theo hướng từ sạch hơn sang kém sạch hơn. Đây là nguyên tắc cốt lõi trong GMP để tránh việc bụi, vi sinh vật hoặc hơi dung môi bay ngược vào khu vực sản xuất vô trùng hoặc có yêu cầu nghiêm ngặt.

Tuy nhiên, Airlock chỉ phát huy hiệu quả khi các cửa ra vào trong Airlock được kiểm soát nghiêm ngặt. Nếu hai cửa mở cùng lúc, dòng khí có thể đảo chiều, gây thất thoát áp suất và tạo điều kiện cho ô nhiễm xâm nhập. Đó là lý do tại sao các nhà máy dược phẩm hiện đại bắt buộc phải trang bị khóa liên động (Interlock) - thiết bị kiểm soát cửa cho phép chỉ một cửa được mở tại một thời điểm, đảm bảo tính toàn vẹn của hệ thống Airlock và môi trường sạch.

Airlock là gì?

Cơ chế và nguyên lý hoạt động của khóa liên động trong Airlock

Khóa liên động (Interlock) là thiết bị kiểm soát cửa giúp đảm bảo chỉ một cửa trong Airlock được phép mở tại một thời điểm, nhằm duy trì áp suất ổn định và ngăn ngừa ô nhiễm chéo trong phòng sạch. Khi một cửa đang mở, tất cả các cửa còn lại sẽ tự động khóa, chỉ được phép mở tiếp khi cửa đầu tiên đã hoàn toàn đóng lại.

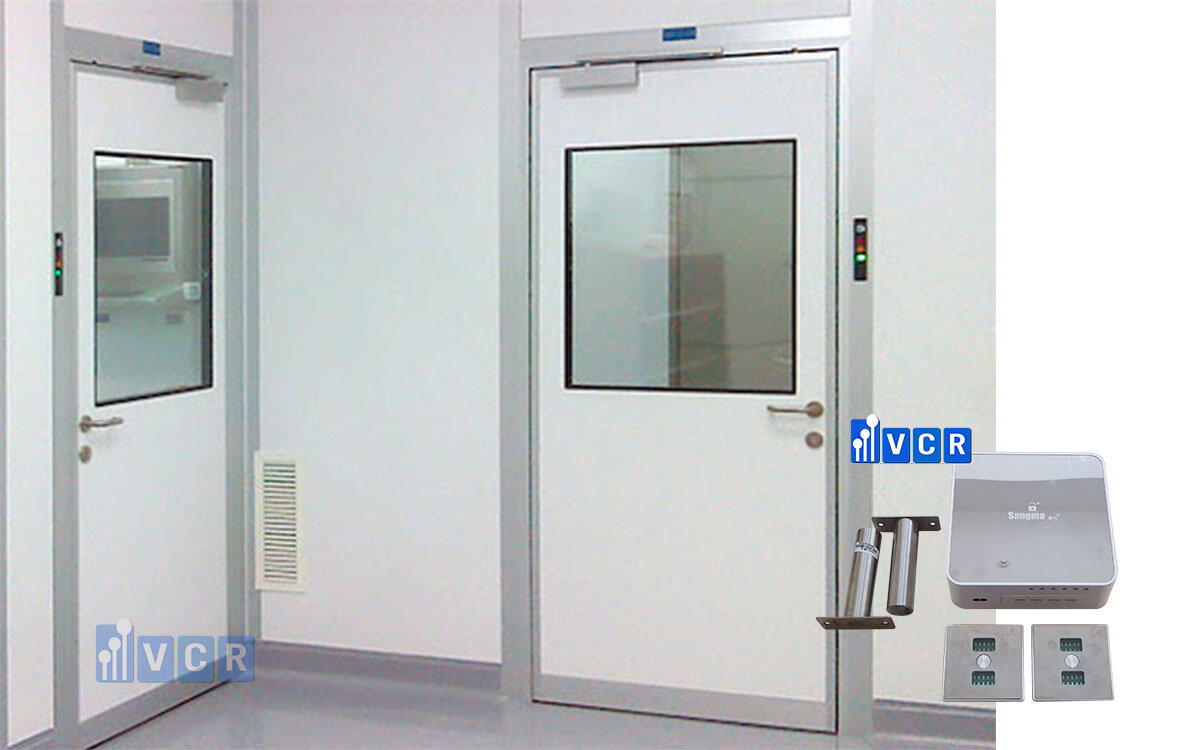

Cơ chế và nguyên lý hoạt động của khóa liên động trong Airlock

Nguyên lý hoạt động này rất đơn giản nhưng vô cùng hiệu quả. Nó giúp tạo ra một hàng rào kiểm soát vật lý và khí động học, ngăn cản sự trao đổi không khí giữa các khu vực có cấp độ sạch khác nhau. Với thiết kế Airlock đúng chuẩn và hệ thống Interlock hoạt động chính xác, luồng khí sạch sẽ luôn được giữ ổn định, và áp suất trong từng khu vực được duy trì theo yêu cầu kỹ thuật.

Tùy theo chức năng của từng khu vực, hệ thống Interlock có thể được thiết kế để bảo vệ áp suất dương (như trong các khu vực vô trùng, phòng chiết rót) - nơi cần đẩy khí sạch ra ngoài để ngăn bụi bẩn xâm nhập; hoặc bảo vệ áp suất âm (như trong khu xử lý virus, dược phẩm nguy hại) - nơi cần giữ không khí nhiễm bẩn không phát tán ra ngoài.

Để đáp ứng yêu cầu đa dạng trong vận hành, các hệ thống Interlock hiện đại còn được tích hợp thêm:

Cảm biến trạng thái cửa (mở/đóng)
Bộ điều khiển trung tâm (relay, vi điều khiển hoặc PLC)
Đèn và còi cảnh báo khi thao tác sai quy trình
Nút mở khẩn cấp (emergency release) khi có sự cố mất điện, cháy nổ, người bị kẹt trong Airlock

Nhờ sự kết hợp đồng bộ này, khóa liên động không chỉ kiểm soát hành vi mở cửa, mà còn trở thành một phần quan trọng trong hệ thống bảo vệ áp suất, an toàn sinh học và kiểm soát nhiễm khuẩn của nhà máy dược phẩm hiện đại.

Phân loại Airlock và cách áp dụng Interlock phù hợp

Trong nhà máy dược phẩm, Airlock (phòng đệm) không phải là một khái niệm cố định, mà được thiết kế đa dạng theo chức năng và dòng di chuyển của người - vật tư - sản phẩm. Mỗi loại Airlock đòi hỏi một giải pháp Interlock riêng biệt để đảm bảo kiểm soát môi trường và tuân thủ GMP.

Các loại Airlock và Yêu cầu trong kiểm soát cơ sở Dược phẩm

Dưới đây là ba loại Airlock phổ biến và cách ứng dụng hệ thống khóa liên động phù hợp:

Airlock nhân sự - Kiểm soát ra vào của nhân viên

Đây là loại Airlock phổ biến nhất, thường được lắp đặt giữa: Hành lang chung → phòng thay đồ → khu vực sản xuất sạch

Airlock nhân sự thường sử dụng 2 hoặc 3 cửa liên động, tương ứng với quy trình thay đồ theo thứ tự: bẩn → trung gian → sạch

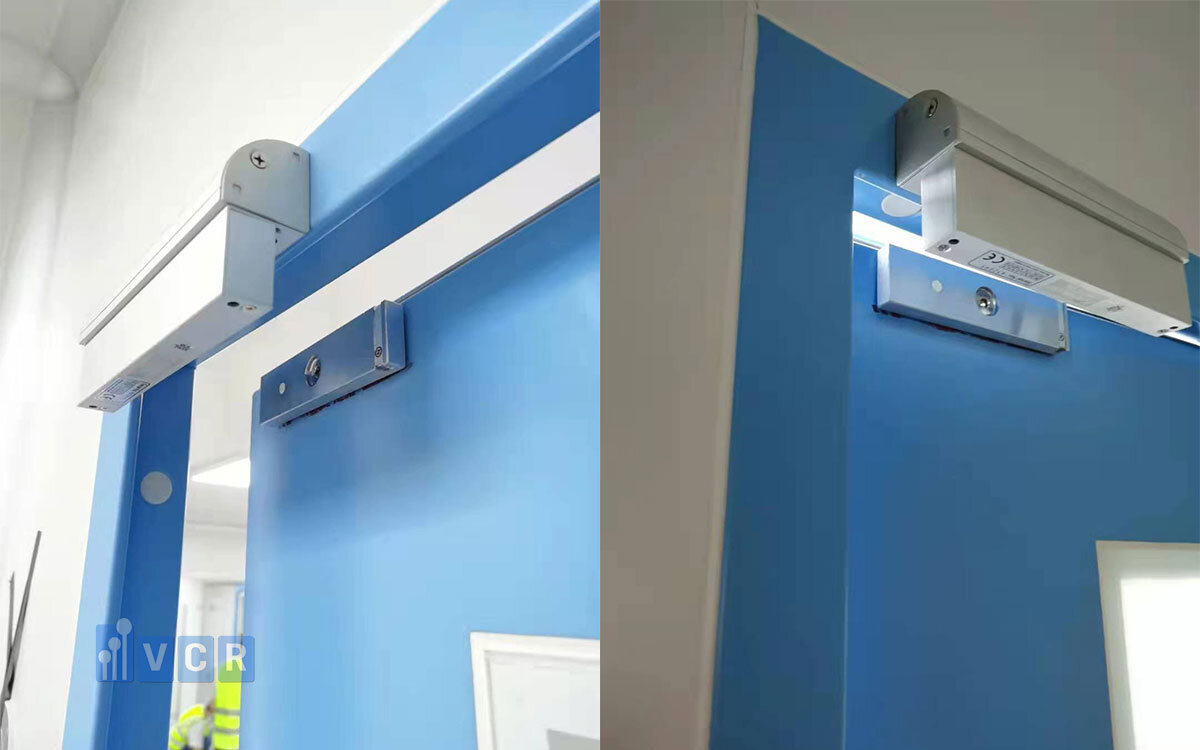

Phân loại Airlock và cách áp dụng Interlock phù hợp

Ứng dụng Interlock:

Hệ thống khóa 3 cửa với lập trình logic chỉ cho phép một cửa mở tại một thời điểm
Có thể tích hợp đèn tín hiệu chỉ dẫn, còi cảnh báo nếu thao tác sai
Một số nhà máy còn kết hợp với thiết bị kiểm soát truy cập (thẻ từ hoặc vân tay) để giới hạn người được phép vào

Việc kiểm soát chặt luồng nhân sự qua Airlock giúp ngăn bụi, tóc, vi khuẩn từ bên ngoài lọt vào khu vực sản xuất.

Airlock vật tư (Material Airlock) - Phân luồng nguyên liệu, thành phẩm và chất thải

Airlock vật tư được dùng để kiểm soát:

Đưa nguyên liệu thô vào khu sản xuất
Lấy sản phẩm hoàn chỉnh ra kho
Di chuyển chất thải sản xuất ra ngoài

Tùy theo sơ đồ nhà máy, Airlock vật tư có thể từ 2 đến 4 cửa và được thiết kế tách biệt hoàn toàn với Airlock nhân sự để tránh lây nhiễm chéo.

Ứng dụng Interlock:

Kết hợp giữa khóa điện từ liên động + pass box + cảm biến cửa
Một số khu vực sử dụng cửa cuốn tự động hoặc cửa trượt lớn cần tích hợp với bộ điều khiển logic PLC
Yêu cầu đặc biệt trong phân luồng: chỉ cho phép mở cửa đưa nguyên liệu khi cửa ra thành phẩm đã đóng hoàn toàn

Giải pháp này giúp ngăn vật tư bẩn, vi khuẩn, hoặc hóa chất tồn dư từ vùng chưa xử lý lan sang vùng sạch.

Airlock cho khu vực vô trùng / chiết rót - Kiểm soát cấp độ cao

Đây là khu vực quan trọng nhất trong nhà máy dược, nơi tiến hành:

Chiết rót dung dịch tiêm truyền, vaccine
Đóng gói cuối cùng trong điều kiện vô trùng

Airlock tại đây không chỉ kiểm soát luồng ra vào mà còn là lớp bảo vệ sinh học cuối cùng cho dây chuyền sản xuất.

Ứng dụng Interlock:

Bắt buộc sử dụng Interlock 3-4 cửa kết hợp hệ thống access control + cảnh báo thông minh
Nên sử dụng bộ điều khiển PLC hoặc màn hình cảm ứng HMI để giám sát trạng thái cửa theo thời gian thực
Có thể tích hợp với HVAC, cảm biến vi sinh, hệ thống báo cháy và kiểm soát áp suất

Hệ thống Interlock ở khu vực này đóng vai trò tối quan trọng trong việc bảo vệ độ vô trùng, tránh nguy cơ toàn bộ dây chuyền phải dừng lại chỉ vì một thao tác mở cửa sai.

Chốt gió Airlock và phòng đệm trong phòng sạch khác nhau như thế nào?

Lợi ích khi lắp Interlock cho Airlock trong nhà máy dược

Trong môi trường sản xuất dược phẩm - nơi mọi yếu tố như không khí, độ sạch, vi sinh và thao tác nhân sự đều cần kiểm soát chặt chẽ - việc trang bị hệ thống khóa liên động (Interlock) cho Airlock không còn là tùy chọn, mà là giải pháp thiết yếu để đảm bảo sự ổn định, an toàn và tuân thủ tiêu chuẩn GMP.

Dưới đây là bốn lợi ích then chốt mà Interlock mang lại cho hệ thống Airlock trong nhà máy dược:

Ngăn ô nhiễm chéo, duy trì chênh áp ổn định

Khóa Interlock giúp đảm bảo chỉ một cửa được mở tại một thời điểm, nhờ đó:

Ngăn không khí từ khu vực kém sạch tràn vào khu sạch hơn
Duy trì hướng luồng khí đúng chuẩn từ sạch → ít sạch hơn
Hạn chế sự lan truyền của bụi, tiểu phân, vi sinh vật hoặc hơi dung môi độc hại

Việc giữ vững chênh áp không chỉ giúp môi trường luôn ổn định, mà còn là tiêu chí đánh giá quan trọng trong thanh tra GMP, đặc biệt tại các khu vực chiết rót hoặc vô trùng.

Giảm rủi ro vận hành, ngăn tai nạn do mở cửa sai quy trình

Một trong những lỗi phổ biến trong quá trình vận hành là nhân sự mở đồng thời nhiều cửa trong Airlock, khiến khí bị đảo chiều, cửa bị giật mạnh hoặc mất sạch đột ngột. Hệ thống Interlock loại bỏ hoàn toàn nguy cơ này bằng cách:

Khóa cứng cửa còn lại khi một cửa đang mở
Phát cảnh báo khi thao tác sai hoặc cửa mở quá lâu
Tích hợp emergency release cho phép mở cửa trong tình huống khẩn cấp

Nhờ đó, nhà máy giảm thiểu tối đa rủi ro mất kiểm soát môi trường hoặc tai nạn lao động.

Ghi nhận và truy xuất lịch sử ra vào - phục vụ thanh tra GMP

Interlock hiện đại có thể kết hợp với:

Hệ thống access control (thẻ từ, vân tay, nhận diện khuôn mặt)
Ghi log: ai mở cửa, mở lúc nào, cửa nào, có cảnh báo không

Toàn bộ dữ liệu này có thể xuất báo cáo cho đánh giá nội bộ hoặc thanh tra từ Bộ Y tế, WHO, FDA, đáp ứng yêu cầu về minh bạch và truy xuất trong GMP - đặc biệt là nguyên tắc ALCOA+ về dữ liệu điện tử.

Giảm tải cho hệ thống HVAC - tiết kiệm năng lượng

Mỗi lần cửa mở không kiểm soát là một lần hệ thống HVAC phải hoạt động nhiều hơn để bù áp suất, làm lạnh/làm nóng lại không khí. Việc kiểm soát cửa qua Interlock giúp:

Giảm thất thoát khí sạch, hơi lạnh hoặc nhiệt
Ổn định vận hành của AHU, quạt thổi, hệ thống lọc HEPA
Tiết kiệm chi phí điện năng đáng kể trong dài hạn

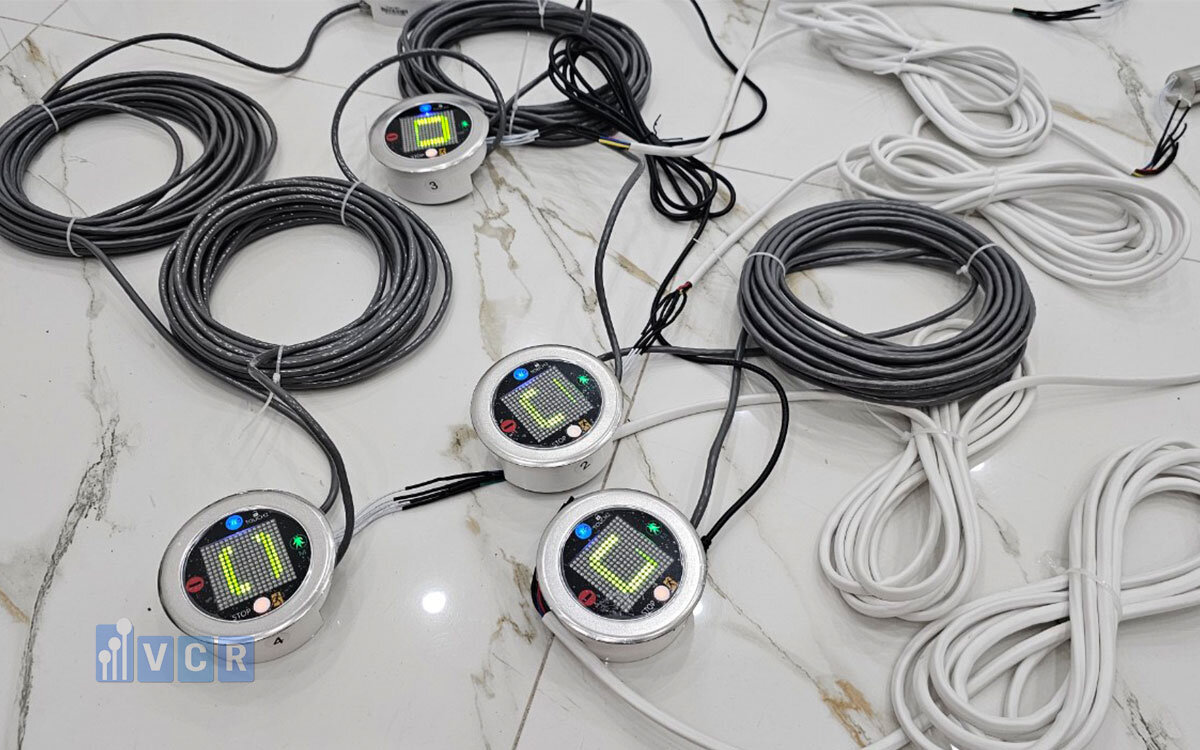

Lợi ích khi lắp Interlock cho Airlock trong nhà máy dược

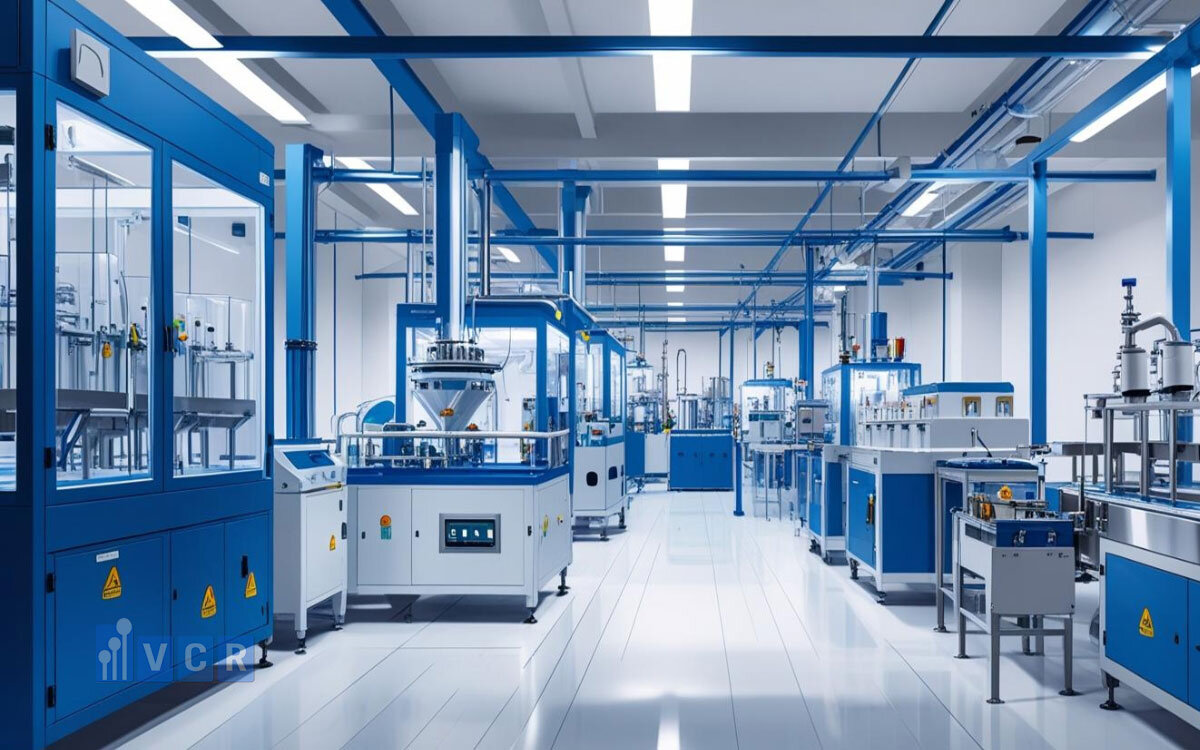

Kết luận - Đầu tư đúng cho Airlock, bảo vệ cả dây chuyền sản xuất

Trong hệ thống phòng sạch nhà máy dược, Airlock không chỉ là một lối đi, mà là “điểm trung chuyển” chiến lược giúp tách biệt các cấp độ sạch và ngăn chặn lây nhiễm chéo giữa các khu vực sản xuất. Nếu không kiểm soát đúng cách, Airlock sẽ trở thành điểm yếu gây mất chênh áp, nhiễm vi sinh và ảnh hưởng nghiêm trọng đến toàn bộ dây chuyền.

Khóa liên động (Interlock) chính là giải pháp giúp biến Airlock từ một không gian chuyển tiếp thụ động thành hàng rào kiểm soát chủ động - đảm bảo chỉ một cửa được mở, ngăn sự cố áp suất, truy xuất thao tác và tích hợp an toàn toàn diện.

Việc đầu tư sớm và đúng vào hệ thống Interlock cho Airlock không chỉ giúp nhà máy tuân thủ GMP, mà còn:

Tăng độ tin cậy vận hành
Giảm rủi ro nhiễm khuẩn
Tránh tổn thất sản phẩm và thời gian dừng máy không cần thiết

Hãy để Airlock không còn là rủi ro tiềm ẩn - mà trở thành tuyến phòng thủ đầu tiên cho chất lượng và uy tín của nhà máy bạn.

Với hơn 10 năm kinh nghiệm trong lĩnh vực phòng sạch đạt chuẩn GMP, Thiết Bị Phòng Sạch VCR cung cấp các giải pháp khóa liên động Airlock tối ưu hóa cho từng loại nhà máy dược, từ quy mô nhỏ đến dây chuyền sản xuất công nghệ cao.

VCR cung cấp hệ thống Interlock 2-3-4 cửa được thiết kế theo sơ đồ thực tế của từng công trình, bao gồm:

Airlock nhân sự (change room)
Airlock vật tư và sản phẩm
Airlock vô trùng - chiết rót

Các dòng sản phẩm nổi bật:

Thương hiệu VCR: Giá thành hợp lý, dễ tùy biến, phù hợp với hệ thống relay cơ bản hoặc nâng cao.
Thương hiệu Sangma: Hệ thống đồng bộ, độ bền cao, phù hợp với nhà máy vận hành 24/7.
Thương hiệu Kawaoka: Lập trình logic sâu, có thể tích hợp HMI, access control, BMS hoặc hệ thống HVAC.

Tất cả hệ thống đều có thể:
