Airlock hoặc chốt gió, là một phần không thể thiếu trong các môi trường đòi hỏi kiểm soát cao. Tùy thuộc vào các yêu cầu cụ thể của ứng dụng, có nhiều loại airlock được thiết kế để phù hợp với mỗi nhu cầu sử dụng. Bạn đã hiểu rõ về các loại Airlock chưa? Hãy cùng tìm hiểu với Thiết bị phòng sạch VCR qua bài viết dưới đây nhé.

Phân loại Airlock theo đối tượng sử dụng

AirLock vận chuyển nguyên vật liệu

Trong quá trình sản xuất, việc di chuyển các nguyên liệu, thiết bị, và vật liệu là không thể tránh khỏi. Để giảm thiểu tối đa sự ô nhiễm khi mở cửa của phòng sạch để di chuyển các nguyên liệu này, việc sử dụng Airlock là hầu như bắt buộc.

Thường thì, với các nguyên liệu hoặc vật dụng nhỏ, phòng sạch sẽ sử dụng Pass Box. Do đó, Airlock di chuyển nguyên liệu thường được sử dụng khi di chuyển các vật liệu có kích thước lớn.

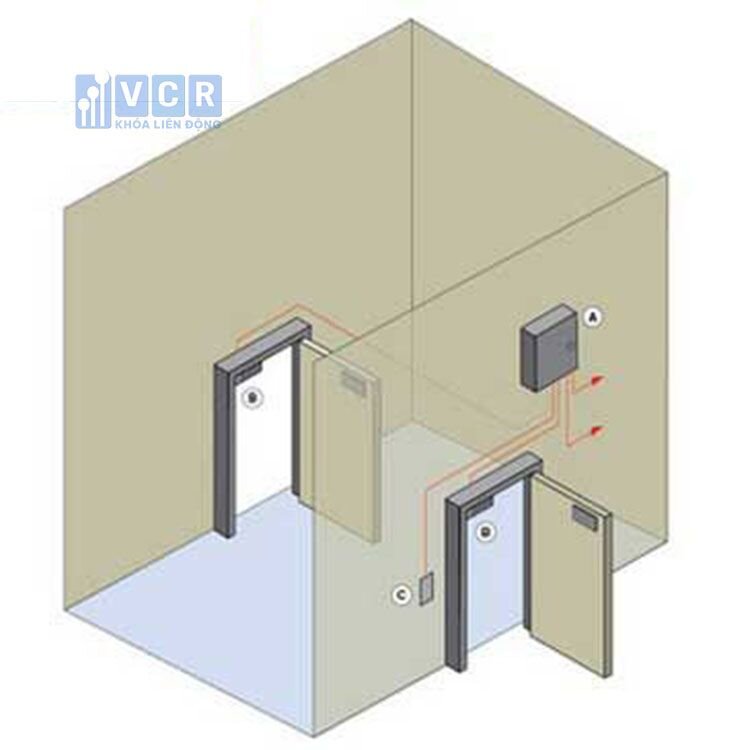

airlock

AirLock cho người vận hành di chuyển

Con người là nguồn gây ô nhiễm hàng đầu trong phòng sạch. Vì vậy, việc kiểm soát di chuyển của con người trong phòng sạch là một nhiệm vụ quan trọng, từ giai đoạn thiết kế cho đến quản lý. Airlock cho con người thường được thiết kế phù hợp theo yêu cầu cụ thể, phụ thuộc vào số lượng người sử dụng và vị trí của Airlock.

Phân loại Air Lock theo mục đích sử dụng

Cascade Airlock

Cascade Airlock là một loại chốt gió rất phổ biến trong các phòng sạch. Cascade Airlock thường được sử dụng ở giữa hai môi trường có áp suất khác nhau, với một bên có áp suất cao hơn và một bên có áp suất thấp hơn. Trong chốt gió này, áp suất được duy trì ở mức trung gian giữa hai môi trường. Khi cửa chốt gió mở ra, không khí từ môi trường có áp suất cao sẽ chuyển sang môi trường có áp suất thấp hơn. Nguyên lý hoạt động này giúp ngăn chặn bụi và ô nhiễm từ môi trường bên ngoài xâm nhập vào không gian sạch bên trong.

Cascade Airlock được áp dụng trong các cơ sở sản xuất nơi mà sản phẩm cần được bảo vệ khỏi các hạt ô nhiễm, nhưng những người làm việc bên ngoài không cần được bảo vệ khỏi sản phẩm đó.

Xem thêm: Interlock là gì

Bubble Airlock

Bubble Airlock có áp suất bên trong cao hơn so với khu vực bên ngoài của nó. Điều này tạo ra một mức chênh lệch áp suất dương đối với cả hai khu vực bên cạnh. Bubble Airlock sẽ tạo ra một rào cản, giữ các chất ô nhiễm từ cả hai khu vực lại trong không gian của nó, từ đó ngăn chặn ô nhiễm chéo giữa các môi trường.

Bubble Airlock thường được sử dụng trong các khu vực nơi sản phẩm cần được bảo vệ và cả nhân viên bên ngoài phòng sạch cũng cần được bảo vệ khỏi sản phẩm. Điều này giúp giảm nguy cơ xâm nhập các hạt ô nhiễm vào phòng sạch có áp suất thấp hơn.

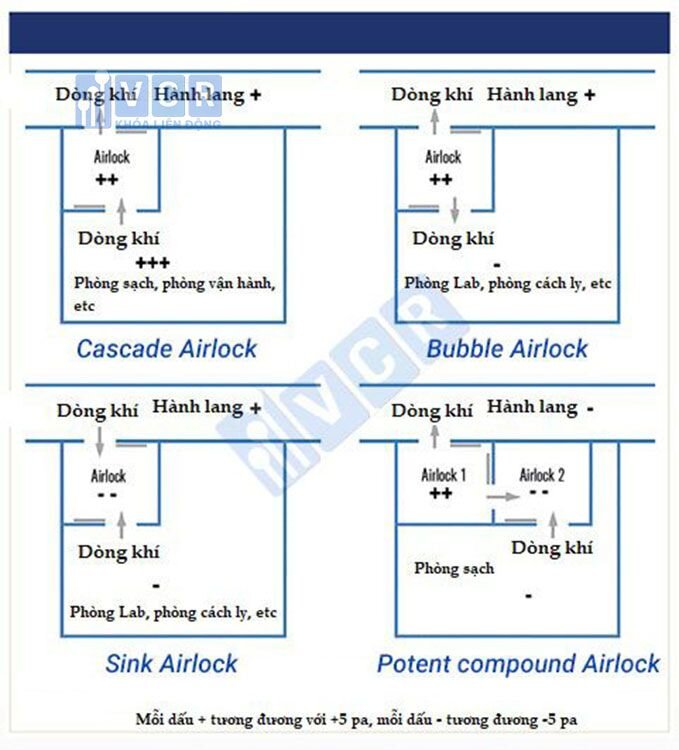

Các loại Airlock

Sink Airlock – Air Lock chìm

Sink Airlock, hay còn được gọi là Airlock chìm, là một loại chốt gió có áp suất âm bên trong môi trường, áp suất bên trong thấp hơn so với môi trường bên ngoài và cả môi trường phòng sạch. Loại Airlock này thu hút không khí từ cả hai khu vực lân cận, tạo ra một rào cản áp suất thấp và giảm khả năng ô nhiễm xâm nhập vào khu vực bên trong.

Sink Airlock thường được sử dụng trong nhiều cơ sở nghiên cứu, đặc biệt là trong các quy trình thử nghiệm chất có độ độc hại cao, và quan trọng là phải đảm bảo chúng không bị tiếp xúc. Nó được áp dụng trong những trường hợp yêu cầu không khí từ khu vực ô nhiễm phải được giữ ở một vị trí nhất định.

Potent compound Airlock – Chốt khí hợp chất mạnh

Potent Compound Airlock là sự kết hợp giữa Bubble Airlock và Sink Airlock. Sự kết hợp này cho phép nhân viên tự bảo vệ bằng cách sử dụng áo choàng hoặc mặt nạ phòng độc trước khi tiếp xúc với bất kỳ vật liệu nguy hiểm nào, đồng thời bảo vệ sản phẩm, như các hợp chất mạnh, khỏi ô nhiễm từ các khu vực lân cận.

Trong hệ thống này, không khí sạch được điều hòa và cung cấp vào phòng thay đồ sẽ được phân tán ra các phòng bên cạnh. Đồng thời, tất cả không khí cung cấp vào phòng đệm và Airlock (cũng như bất kỳ không khí nào xâm nhập vào phòng) đều được đưa ra ngoài qua hệ thống ống.

Phân loại AirLock theo đặc điểm

Airlock tiêu chuẩn

Loại Airlock này đang được sử dụng rộng rãi trong nhiều nhà máy và phòng sạch. Không khí trong Airlock này được tuần hoàn ở mức tối thiểu.

Airlock tiêu chuẩn luôn ở trạng thái sẵn sàng để phục vụ con người và hàng hóa khi chuyển qua phòng sạch. Luồng không khí được duy trì trong Airlock tiêu chuẩn là luồng không khí trung tính, giúp giảm thiểu sự hỗn loạn trong áp suất hoặc không khí trong quá trình con người hoặc hàng hóa di chuyển từ môi trường bên ngoài vào phòng sạch hoặc ngược lại, từ môi trường kiểm soát không khí này sang môi trường kiểm soát không khí khác.

Airlock tiêu chuẩn có ứng dụng và nguyên lý hoạt động tương tự như Cascade Airlock.

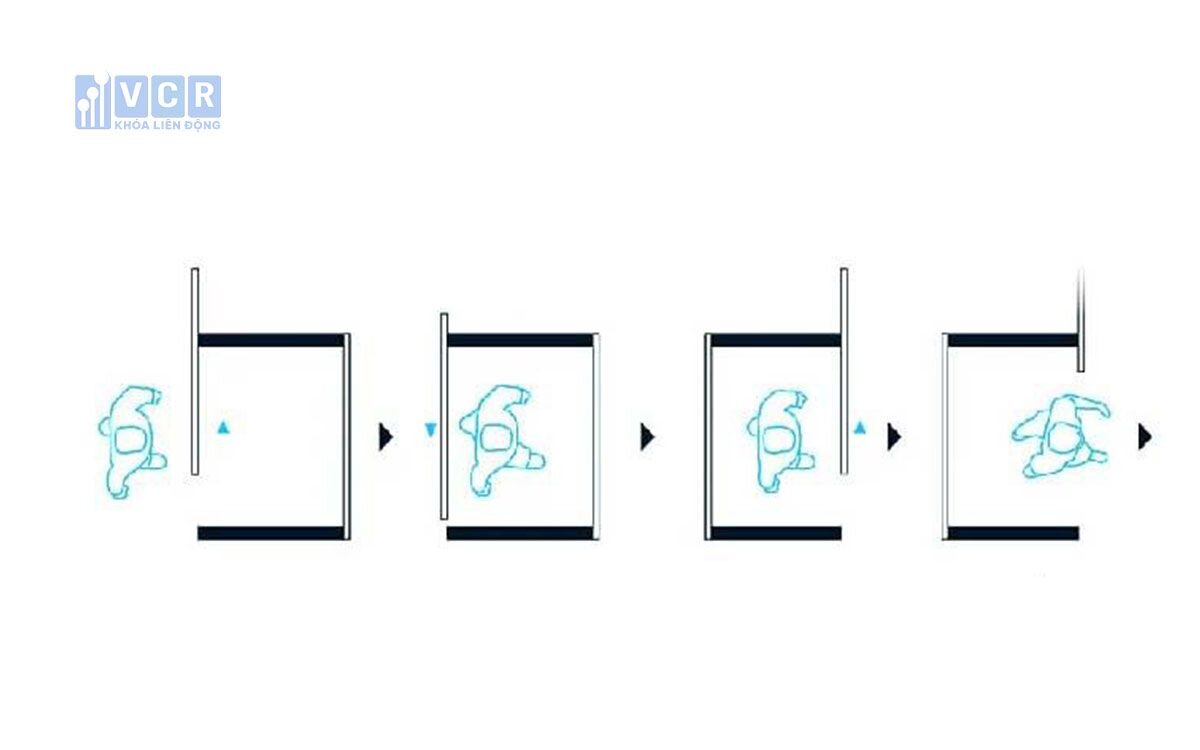

phân loại interlock

Airlock không khí

Airlock này được trang bị các thiết bị lọc không khí để điều hòa và duy trì chất lượng không khí trong phòng sạch. Như tên gọi của nó, Airlock này được sử dụng để ngăn không khí từ các phòng sạch khác nhau hoặc từ môi trường bên ngoài xâm nhập vào phòng sạch. Nói cách khác, Airlock với chức năng điều áp giúp ngăn chặn sự lây nhiễm chéo của không khí giữa các khu vực kiểm soát khác nhau.

Loại chốt gió này thường được áp dụng trong các môi trường như phòng sạch công nghệ sinh học, bệnh viện, hoặc các phòng sạch dược phẩm cấp sạch nghiêm ngặt (Cấp A hoặc Cấp B).

Airlock kích thước lớn

Đây là một loại Airlock được thiết kế đặc biệt để vận chuyển các vật liệu và hàng hóa có kích thước lớn cũng như các loại xe đẩy lớn vào phòng sạch mà không ảnh hưởng đến luồng không khí trong phòng.

Airlock kích thước lớn thường sử dụng cửa xoay nhiều cánh để dễ di chuyển, đồng thời vẫn đảm bảo tính kín đáo. Chỉ cần một người điều khiển, việc di chuyển trở nên thuận tiện và không cần tốn quá nhiều nhân công cho việc đẩy xe, giúp tiết kiệm chi phí nhân công cho nhà máy.

Airlock kỹ thuật cao

Airlock kỹ thuật cao là loại phòng đệm được sử dụng chủ yếu trong các phòng sạch cao cấp, như trong lĩnh vực nghiên cứu hạt nhân, điện tử cao cấp, nơi cần kiểm soát nghiêm ngặt về mức độ bụi và tuần hoàn không khí. Loại Airlock này hoàn toàn được tự động hóa và có thể được điều khiển từ xa.

Hiểu rõ về các loại Airlock này sẽ giúp bạn lựa chọn thiết kế phù hợp nhất cho phòng sạch của mình. Vì vậy, hãy chọn lựa một loại Airlock phù hợp nhất cho nhu cầu của bạn nhé.
