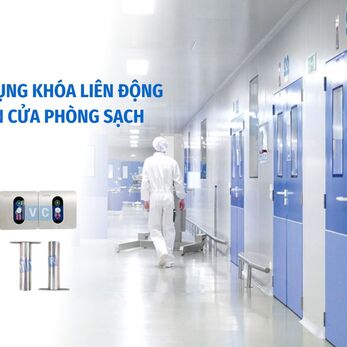

Khóa liên động phòng sạch là hệ thống kiểm soát trạng thái đóng/mở cửa, thường dùng trong airlock hoặc các khu vực chuyển tiếp. Nguyên lý cơ bản là khi một cửa đang mở, các cửa còn lại trong cùng cụm liên động sẽ bị khóa tạm thời, tránh tình trạng nhiều cửa mở cùng lúc.

Trong thiết kế phòng sạch, việc mở đồng thời hai cửa có thể làm mất ổn định chênh áp, tạo dòng khí không kiểm soát và tăng nguy cơ phát tán bụi, vi sinh hoặc tạp chất. Điều này đặc biệt quan trọng trong nhà máy dược phẩm, thực phẩm, mỹ phẩm, điện tử và bệnh viện.

Tuy nhiên, khóa liên động không nên lắp đại trà cho mọi cửa. Vị trí lắp cần dựa trên đánh giá rủi ro nhiễm bẩn, cấp sạch, áp suất, luồng người, luồng hàng và yêu cầu vận hành thực tế.

Airlock giữa hai cấp sạch khác nhau

Vị trí quan trọng nhất cần lắp khóa liên động là airlock giữa hai khu vực có cấp sạch khác nhau. Đây là nơi người, vật tư hoặc hàng hóa đi từ vùng ít sạch sang vùng sạch hơn, hoặc ngược lại.

Nếu hai cửa airlock mở đồng thời, không khí có thể trao đổi trực tiếp giữa hai khu vực. Khi đó, hạt bụi hoặc vi sinh từ vùng có cấp sạch thấp hơn có thể đi vào vùng sạch hơn, làm tăng rủi ro nhiễm bẩn.

Ví dụ thường gặp:

Vị trí airlock Lý do cần khóa liên động
Hành lang thường vào phòng sạch Ngăn mở thông trực tiếp giữa hai môi trường
Phòng đệm vào khu sản xuất Duy trì cấp sạch trước khi vào vùng thao tác
Airlock vào khu chiết rót Giảm nguy cơ bụi, vi sinh đi vào vùng sản phẩm hở
Airlock vào phòng kiểm nghiệm Bảo vệ môi trường thao tác mẫu

Với các vị trí này, interlock door system giúp bảo đảm chỉ một cửa được mở tại một thời điểm, hỗ trợ duy trì phân vùng sạch theo thiết kế.

Khu vực có chênh áp phòng sạch

Trong nhiều nhà máy, các phòng được thiết kế theo chênh áp để kiểm soát hướng dòng khí. Khu vực sạch hơn thường được duy trì áp suất dương so với khu vực lân cận, nhằm hạn chế không khí bẩn đi vào. Ngược lại, khu vực xử lý chất nguy hiểm hoặc có nguy cơ phát tán có thể dùng áp suất âm để giữ tác nhân bên trong.

Những cửa nằm giữa hai vùng có chênh áp phòng sạch cần được kiểm soát đặc biệt. Nếu hai cửa mở đồng thời, áp suất có thể bị xáo trộn, làm dòng khí đi sai hướng.

Các vị trí nên lắp khóa liên động gồm:

  • Cửa giữa hành lang sạch và phòng sản xuất.
  • Cửa giữa phòng đệm và khu thao tác chính.
  • Cửa giữa khu cân chia và hành lang.
  • Cửa ra vào phòng áp suất âm trong bệnh viện hoặc phòng thí nghiệm.
  • Cửa khu xử lý nguyên liệu có nguy cơ phát tán bụi.

Khóa liên động không tạo ra chênh áp, nhưng giúp hạn chế tình huống vận hành làm mất chênh áp.

Khu cân chia nguyên liệu và khu có nguy cơ phát tán bụi

Khu cân chia là điểm rủi ro cao trong nhà máy dược phẩm, thực phẩm chức năng, mỹ phẩm và hóa chất. Trong quá trình cân, chia, nạp hoặc chuyển nguyên liệu, bụi bột có thể phát tán vào không khí.

Nếu cửa khu cân mở tự do, bụi có thể đi ra hành lang hoặc lan sang khu vực khác. Do đó, khóa liên động cửa phòng sạch nên được lắp tại airlock vào khu cân, đặc biệt khi khu vực này có yêu cầu kiểm soát bụi hoặc kiểm soát nhiễm chéo.

Trong thực tế, khu cân thường cần kết hợp nhiều giải pháp: chênh áp, hút cục bộ, booth cân, quy trình vệ sinh, trang phục phòng sạch và khóa liên động tại cửa ra vào.

Khu chiết rót, đóng gói sơ cấp và vùng sản phẩm hở

Trong dược phẩm, mỹ phẩm, thực phẩm và thiết bị y tế, khu chiết rót hoặc đóng gói sơ cấp là nơi sản phẩm tiếp xúc trực tiếp với môi trường trước khi được đóng kín. Đây là vị trí cần hạn chế tối đa bụi, vi sinh, sợi vải và tạp chất.

Khóa liên động nên được lắp tại cửa airlock vào các khu vực này để tránh mở thông trực tiếp với hành lang hoặc vùng phụ trợ. Khi cửa được kiểm soát đúng logic, luồng người và vật tư đi vào vùng nhạy cảm sẽ ổn định hơn, giảm nguy cơ nhiễm bẩn trong quá trình thao tác.

Pass room, airlock hàng và khu chuyển vật tư

Không chỉ luồng người, luồng hàng cũng cần được kiểm soát. Các khu vực như airlock hàng, pass room, kho trung gian hoặc phòng chuyển bao bì thường là điểm giao giữa các vùng sạch khác nhau.

Nếu cửa hai phía mở cùng lúc, không khí và bụi có thể đi xuyên qua khu chuyển hàng. Điều này làm giảm hiệu quả phân vùng sạch, đặc biệt khi chuyển bao bì sơ cấp, dụng cụ đã vệ sinh hoặc vật tư đi vào khu sản xuất.

Khóa liên động tại airlock hàng giúp kiểm soát trình tự mở cửa, hỗ trợ quy trình đưa vật tư vào phòng sạch theo hướng một chiều và hạn chế nhiễm chéo.

Phòng bệnh viện và khu kiểm soát lây nhiễm

Trong bệnh viện, khóa liên động thường được cân nhắc tại khu vực áp suất âm, phòng cách ly, phòng mổ, phòng sạch y tế hoặc khu xử lý có nguy cơ lây nhiễm. Mục tiêu là giảm khả năng mở thông hai cửa, từ đó hạn chế trao đổi không khí đột ngột giữa vùng kiểm soát và hành lang.

Với khu vực y tế, khóa liên động cần kết hợp với hệ HVAC, cảnh báo trạng thái cửa, quy trình ra vào và nút nhấn khẩn cấp để bảo đảm an toàn khi vận hành.

Giải pháp Khóa liên động VCR cho phòng sạch

Với các khu vực cần kiểm soát cửa airlock, Khóa liên động VCR cung cấp giải pháp phù hợp cho phòng sạch mới, phòng sạch cải tạo và các cụm cửa nhiều cấp. Hệ giải pháp có thể bao gồm khóa liên động cơ, khóa liên động điện tử, bộ điều khiển, hệ liên động nhiều cửa, nút nhấn Exit, nút nhấn Emergency Release, đèn báo trạng thái và phương án tích hợp Access Control hoặc BMS khi dự án cần giám sát tập trung.

Việc lựa chọn cấu hình nên dựa trên số lượng cửa, loại cửa, logic vận hành, yêu cầu an toàn, chênh áp và quy trình ra vào thực tế.

FAQs

1. Có cần lắp khóa liên động cho mọi cửa phòng sạch không?

Không. Chỉ nên lắp tại các vị trí có yêu cầu kiểm soát cấp sạch, chênh áp, nhiễm chéo hoặc luồng người – hàng quan trọng.

2. Airlock 2 cửa có bắt buộc dùng khóa liên động không?

Với airlock giữa hai vùng sạch hoặc hai vùng áp suất khác nhau, khóa liên động là giải pháp rất cần thiết để tránh mở đồng thời hai cửa.

3. Khóa liên động có duy trì được chênh áp không?

Khóa liên động không tạo chênh áp, nhưng giúp hạn chế mở cửa đồng thời, từ đó hỗ trợ hệ HVAC duy trì chênh áp ổn định hơn.

4. Cửa thoát hiểm có nên dùng khóa liên động không?

Nếu liên quan phòng sạch, cửa thoát hiểm cần được thiết kế theo nguyên tắc ưu tiên an toàn thoát nạn. Hệ khóa phải có cơ chế mở khẩn cấp phù hợp.

5. Khi nào cần tích hợp khóa liên động với BMS hoặc Access Control?

Khi nhà máy cần giám sát trạng thái cửa, phân quyền ra vào, ghi nhận sự kiện hoặc cảnh báo lỗi tập trung, có thể cân nhắc tích hợp với BMS hoặc Access Control.

Kết luận

Những vị trí bắt buộc nên lắp khóa liên động trong phòng sạch thường là nơi có sự chuyển tiếp giữa cấp sạch, chênh áp hoặc khu vực có nguy cơ nhiễm chéo cao. Airlock người, airlock hàng, khu cân chia, khu chiết rót, đóng gói sơ cấp, phòng áp suất âm và khu kiểm soát lây nhiễm là các vị trí cần được ưu tiên đánh giá.

Lựa chọn đúng vị trí lắp khóa liên động giúp hệ thống phòng sạch vận hành ổn định hơn, giảm nguy cơ mở cửa sai quy trình và hỗ trợ kiểm soát nhiễm bẩn theo yêu cầu GMP, ISO 14644 và thực tiễn vận hành nhà máy.
