Trong các hệ thống phòng sạch của ngành dược phẩm, thực phẩm, mỹ phẩm và điện tử, kiểm soát nhiễm chéo luôn là một trong những yêu cầu quan trọng nhất trong thiết kế và vận hành theo tiêu chuẩn EU-GMP. Nhiễm chéo không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn có thể làm sai lệch toàn bộ điều kiện môi trường đã được kiểm soát, đặc biệt trong các khu vực có cấp độ sạch khác nhau.

Trong tổng thể hệ thống kiểm soát môi trường, khu vực airlock và các cửa ngăn cách giữa các phòng đóng vai trò then chốt. Đây cũng là nơi khóa liên động (Interlock) được ứng dụng như một giải pháp kỹ thuật nhằm đảm bảo tính toàn vẹn của luồng không khí và quy trình di chuyển trong phòng sạch.

Nhiễm chéo trong phòng sạch và bản chất của vấn đề

Nhiễm chéo trong phòng sạch được hiểu là hiện tượng các tác nhân không mong muốn như bụi, vi sinh vật hoặc hoạt chất từ khu vực này xâm nhập sang khu vực khác. Trong môi trường sản xuất đạt chuẩn GMP, hiện tượng này thường xuất hiện khi có sự gián đoạn trong kiểm soát luồng không khí hoặc khi quy trình ra vào không được thực hiện đúng thiết kế.

Một trong những nguyên nhân phổ biến nhất là việc mở đồng thời hai cửa giữa các khu vực có chênh lệch áp suất. Khi đó, dòng khí không còn được kiểm soát theo thiết kế của hệ thống HVAC, dẫn đến sự xáo trộn áp suất và tạo điều kiện cho các tác nhân ô nhiễm di chuyển qua lại giữa các không gian.

Cơ chế kiểm soát nhiễm chéo của khóa liên động

Khóa liên động được thiết kế dựa trên nguyên tắc kiểm soát trạng thái cửa theo logic tuần tự. Trong một hệ thống interlock, các cửa được liên kết với nhau thông qua bộ điều khiển trung tâm, đảm bảo tại một thời điểm chỉ có thể có một cửa được phép mở.

Khi một cửa đang ở trạng thái mở, hệ thống sẽ tự động khóa các cửa còn lại trong cùng chuỗi liên động. Chỉ khi cửa đang mở được đóng hoàn toàn, tín hiệu cho phép mới được kích hoạt để cửa tiếp theo có thể vận hành.

Cơ chế này giúp loại bỏ hoàn toàn khả năng hình thành dòng khí trực tiếp giữa hai khu vực có cấp độ sạch khác nhau. Đây là yếu tố quan trọng trong việc duy trì sự ổn định của môi trường phòng sạch, đặc biệt tại các khu vực airlock nơi thường xuyên diễn ra hoạt động chuyển tiếp giữa con người và vật liệu.

Duy trì chênh lệch áp suất và ổn định luồng khí

Trong thiết kế phòng sạch, chênh lệch áp suất giữa các khu vực được duy trì nhằm đảm bảo luồng không khí luôn di chuyển từ vùng sạch hơn sang vùng ít sạch hơn. Khi cơ chế này bị phá vỡ, hệ thống HVAC sẽ phải hoạt động lại để cân bằng áp suất, đồng thời nguy cơ nhiễm chéo cũng tăng lên đáng kể.

Việc mở đồng thời nhiều cửa tại khu vực airlock có thể tạo ra hiện tượng trao đổi khí không kiểm soát, làm đảo chiều dòng khí thiết kế hoặc gây nhiễu loạn luồng khí sạch. Khóa liên động giúp kiểm soát hoàn toàn tình huống này bằng cách đảm bảo trình tự đóng mở cửa luôn được tuân thủ, từ đó duy trì ổn định chênh áp trong toàn hệ thống.

Kiểm soát luồng người và vật liệu trong vận hành thực tế

Ngoài yếu tố không khí, con người và vật liệu là hai nguồn phát sinh nhiễm chéo quan trọng trong phòng sạch. Trong quá trình vận hành, nếu không có cơ chế kiểm soát phù hợp, việc di chuyển giữa các khu vực có thể diễn ra không theo đúng quy trình thiết kế.

Khóa liên động đóng vai trò như một cơ chế kiểm soát logic trong quá trình ra vào, buộc người vận hành phải tuân thủ đúng trình tự. Điều này giúp giảm thiểu các thao tác sai như mở cửa không đúng thứ tự, đi tắt quy trình airlock hoặc bỏ qua các bước trung gian trong khu vực chuyển tiếp.

Nhờ đó, hệ thống không chỉ kiểm soát được trạng thái cửa mà còn gián tiếp chuẩn hóa hành vi vận hành trong toàn bộ khu vực phòng sạch.

Vai trò của khóa liên động trong hệ thống airlock

Trong cấu trúc phòng sạch, airlock là khu vực chuyển tiếp giữa hai môi trường có cấp độ sạch khác nhau. Đây là điểm có nguy cơ nhiễm chéo cao nhất nếu không được kiểm soát đúng cách.

Khóa liên động giúp đảm bảo airlock hoạt động đúng chức năng thiết kế, trong đó luồng di chuyển luôn được kiểm soát theo một chiều tại một thời điểm. Đồng thời, hệ thống này cũng góp phần duy trì sự ổn định của áp suất trong phòng đệm, hạn chế tối đa hiện tượng trao đổi không khí không mong muốn giữa các khu vực.

Ứng dụng trong các hệ thống phòng sạch đạt chuẩn EU-GMP

Trong các nhà máy đạt chuẩn EU-GMP, hệ thống khóa liên động thường được triển khai tại các khu vực như airlock nhân sự, airlock vật liệu, khu thay đồ và các phòng sản xuất có yêu cầu kiểm soát nghiêm ngặt. Việc tích hợp hệ thống này không chỉ đáp ứng yêu cầu về thiết kế mà còn hỗ trợ quá trình thẩm định và đánh giá GMP, khi doanh nghiệp cần chứng minh các biện pháp kiểm soát nhiễm chéo đã được áp dụng bằng giải pháp kỹ thuật cụ thể.

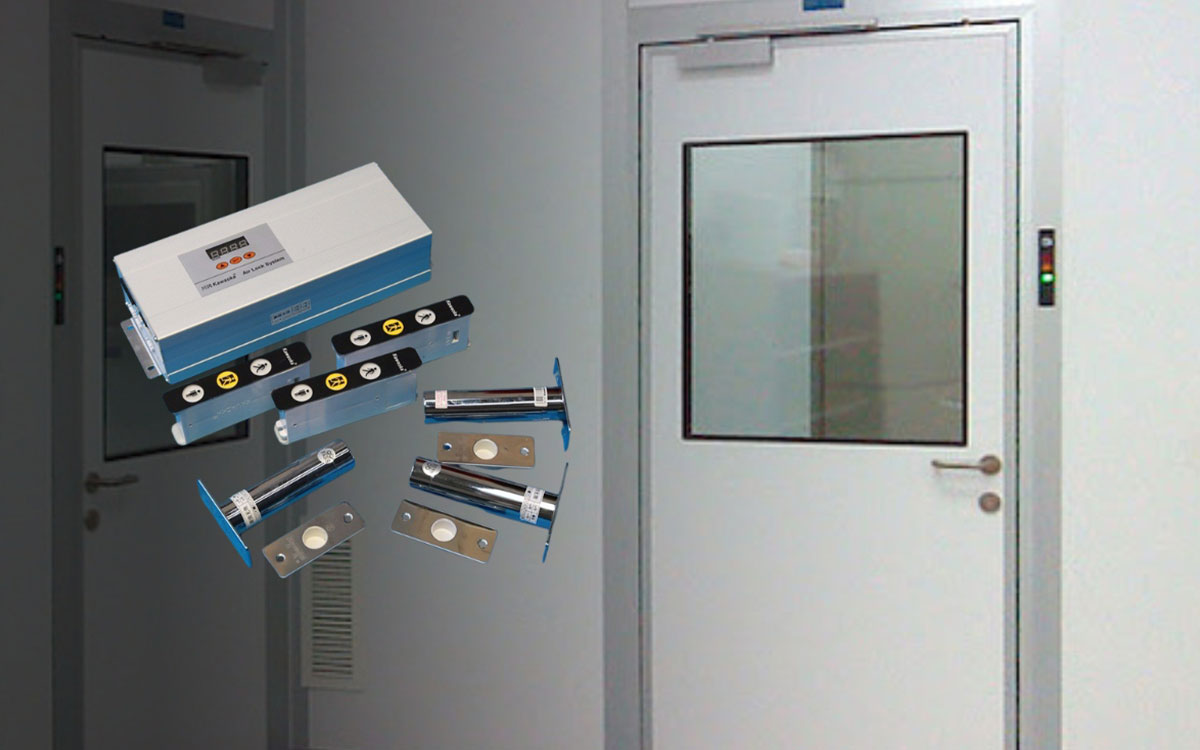

Giải pháp khóa liên động VCR trong hệ thống phòng sạch

Trong thực tế triển khai, nhiều nhà máy dược phẩm, thực phẩm và điện tử hiện nay đang lựa chọn các hệ thống khóa liên động chuyên dụng cho phòng sạch nhằm đảm bảo độ ổn định vận hành và khả năng tích hợp với các hệ thống kiểm soát khác như access control, báo cháy hoặc BMS.

Một trong những giải pháp được ứng dụng phổ biến là hệ thống khóa liên động VCR, được thiết kế theo định hướng phù hợp với môi trường phòng sạch, có khả năng cấu hình linh hoạt cho nhiều dạng airlock khác nhau như 2 cửa, 3 cửa hoặc nhiều điểm kiểm soát đồng thời. Hệ thống này giúp đảm bảo nguyên tắc chỉ một cửa được phép hoạt động tại một thời điểm, đồng thời hỗ trợ duy trì chênh lệch áp suất và giảm thiểu rủi ro nhiễm chéo trong vận hành thực tế.

FAQ

1. Khóa liên động giúp kiểm soát nhiễm chéo như thế nào?

Khóa liên động giúp kiểm soát nhiễm chéo bằng cách đảm bảo chỉ một cửa trong hệ thống airlock được phép mở tại một thời điểm. Điều này ngăn luồng không khí trực tiếp hình thành giữa các khu vực có cấp độ sạch khác nhau. Khi không có trao đổi khí không kiểm soát, bụi và vi sinh vật khó có cơ hội di chuyển giữa các phòng. Đây là cơ chế quan trọng trong kiểm soát nhiễm chéo theo tiêu chuẩn EU-GMP.

2. Vì sao mở đồng thời hai cửa lại làm tăng nguy cơ nhiễm chéo?

Khi hai cửa được mở cùng lúc, chênh lệch áp suất giữa các khu vực sẽ bị phá vỡ. Điều này khiến luồng không khí không còn đi theo thiết kế của hệ thống HVAC mà bị đảo chiều hoặc xáo trộn. Trong quá trình đó, các tác nhân như bụi hoặc vi sinh có thể di chuyển tự do giữa các phòng. Đây là nguyên nhân phổ biến dẫn đến nhiễm chéo trong phòng sạch.

3. Khóa liên động có vai trò gì trong hệ thống airlock?

Trong hệ thống airlock, khóa liên động đóng vai trò kiểm soát trình tự ra vào giữa các khu vực. Thiết bị đảm bảo không có hai cửa nào được mở đồng thời trong vùng đệm. Nhờ đó, airlock luôn duy trì đúng chức năng ngăn cách giữa hai cấp độ sạch. Điều này giúp giảm rủi ro trao đổi không khí không mong muốn trong vận hành thực tế.

4. Khóa liên động có giúp duy trì chênh áp phòng không?

Khóa liên động không trực tiếp tạo ra chênh áp nhưng giúp duy trì sự ổn định của hệ thống áp suất phòng. Khi kiểm soát được trạng thái cửa, hệ thống HVAC hoạt động đúng theo thiết kế luồng khí một chiều. Điều này hạn chế tình trạng rối loạn áp suất trong khu vực airlock. Nhờ đó, môi trường phòng sạch được giữ ổn định hơn.

5. Nhiễm chéo trong phòng sạch thường xảy ra trong tình huống nào?

Nhiễm chéo thường xảy ra khi quy trình ra vào không được kiểm soát chặt chẽ tại khu vực airlock. Một trong những nguyên nhân phổ biến là mở cửa không đúng trình tự hoặc mở đồng thời nhiều cửa. Ngoài ra, sự thay đổi đột ngột về áp suất cũng có thể làm luồng không khí di chuyển không kiểm soát. Đây là lý do cần sử dụng khóa liên động trong hệ thống phòng sạch.
