Trong nhà máy dược phẩm, thực phẩm và điện tử, việc kiểm soát nhiễm chéo và duy trì phòng sạch EU-GMP là yêu cầu bắt buộc. Khóa liên động (Interlock) được dùng tại airlock để kiểm soát đóng mở cửa, tránh mở đồng thời nhiều cửa, giúp duy trì chênh áp và đảm bảo an toàn vận hành. Vậy khóa liên động là gì?
- Khóa liên động là gì?
- Nguyên lý hoạt động của khóa liên động phòng sạch
- Vai trò của khóa liên động trong phòng sạch chuẩn EU-GMP
- Những vị trí bắt buộc phải lắp khóa liên động trong nhà máy dược phẩm
- Các loại khóa liên động phổ biến hiện nay
- Tiêu chí lựa chọn khóa liên động cho phòng sạch GMP
- Giải pháp khóa liên động VCR cho hệ thống phòng sạch
- Câu hỏi thường gặp về khóa liên động
Trong các nhà máy dược phẩm, thực phẩm, mỹ phẩm, thiết bị y tế hay điện tử, việc kiểm soát môi trường sản xuất luôn được đặt lên hàng đầu nhằm đảm bảo chất lượng sản phẩm và hạn chế nguy cơ nhiễm chéo. Để duy trì điều kiện sạch theo yêu cầu của các tiêu chuẩn như GMP, EU-GMP hay ISO 14644, hệ thống cửa phòng sạch không chỉ đơn thuần đóng vai trò ngăn cách các khu vực mà còn phải được kiểm soát chặt chẽ trong quá trình vận hành.
Đó là lý do khóa liên động (Interlock) trở thành một trong những thiết bị không thể thiếu trong các khu vực airlock, phòng đệm và phòng sạch hiện đại.
Vậy khóa liên động là gì, nguyên lý hoạt động ra sao và vì sao hệ thống này lại đóng vai trò quan trọng trong việc duy trì môi trường sản xuất đạt chuẩn EU-GMP? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Khóa liên động là gì?
Khóa liên động (Interlock) là hệ thống kiểm soát cửa cho phép nhiều cánh cửa hoạt động theo nguyên tắc liên kết với nhau. Khi một cửa đang mở, các cửa còn lại trong cùng hệ thống sẽ bị khóa và không thể mở đồng thời.
Chỉ khi cửa thứ nhất được đóng hoàn toàn, hệ thống mới cho phép cửa tiếp theo mở ra.
Cơ chế này giúp kiểm soát luồng di chuyển của con người, nguyên vật liệu và luồng không khí giữa các khu vực có cấp độ sạch khác nhau, từ đó hạn chế nguy cơ nhiễm chéo và duy trì áp suất phòng theo thiết kế.
Trong thực tế, khóa liên động thường được lắp đặt tại:
- Airlock nhân sự (Personnel Airlock)
- Airlock vật liệu (Material Airlock)
- Khu thay đồ phòng sạch
- Phòng sản xuất dược phẩm
- Phòng vô trùng
- Khu vực đóng gói thành phẩm
- Phòng sạch điện tử và bán dẫn.
Nguyên lý hoạt động của khóa liên động phòng sạch
Mặc dù có nhiều cấu hình khác nhau, nguyên lý hoạt động của hệ thống interlock tương đối đơn giản.
Khi người dùng mở một cửa trong hệ thống:
- Bộ điều khiển ghi nhận trạng thái cửa đang mở.
- Tín hiệu khóa được gửi tới các cửa còn lại.
- Những cửa này sẽ tạm thời bị vô hiệu hóa.
- Sau khi cửa đầu tiên được đóng hoàn toàn, hệ thống mới cho phép mở cửa tiếp theo.
Ví dụ, trong một airlock hai cửa:
- Khi cửa phía hành lang mở, cửa phía phòng sạch sẽ bị khóa.
- Sau khi cửa hành lang đóng hoàn toàn, cửa phòng sạch mới có thể mở.
Nhờ cơ chế này, hai cửa không thể mở cùng lúc, giúp duy trì chênh lệch áp suất giữa các khu vực.
Tùy theo yêu cầu dự án, hệ thống có thể được thiết kế dưới dạng:
- Khóa liên động 2 cửa
- Khóa liên động 3 cửa
- Khóa liên động 4 cửa
- Hệ thống liên động nhiều cửa
Ngoài ra, các giải pháp hiện đại còn có thể tích hợp với:
- Hệ thống kiểm soát ra vào
- Báo cháy
- BMS (Building Management System)
- Đèn báo trạng thái
- Còi cảnh báo
- Nút mở khẩn cấp
Vai trò của khóa liên động trong phòng sạch chuẩn EU-GMP
Kiểm soát nhiễm chéo hiệu quả
Nhiễm chéo là một trong những rủi ro lớn nhất trong môi trường sản xuất dược phẩm và thực phẩm.
Khi hai cửa giữa các khu vực có cấp độ sạch khác nhau cùng mở tại một thời điểm, luồng không khí có thể di chuyển ngoài tầm kiểm soát, kéo theo bụi, vi sinh vật hoặc các tác nhân gây ô nhiễm.
Khóa liên động giúp ngăn chặn tình trạng này bằng cách đảm bảo chỉ một cửa được mở tại một thời điểm.
Đây là giải pháp đơn giản nhưng mang lại hiệu quả cao trong việc kiểm soát nhiễm chéo và bảo vệ chất lượng sản phẩm.
Duy trì chênh lệch áp suất phòng
Một trong những yêu cầu quan trọng của phòng sạch là duy trì áp suất giữa các khu vực.
Thông thường, áp suất sẽ được thiết kế theo nguyên tắc:
Khu vực sạch hơn → áp suất cao hơn → đẩy không khí sang khu vực kém sạch hơn
Nếu nhiều cửa mở đồng thời, sự chênh áp có thể bị phá vỡ, khiến toàn bộ hệ thống HVAC phải hoạt động nhiều hơn để khôi phục trạng thái cân bằng.
Hệ thống interlock giúp giảm thiểu nguy cơ mất áp suất, từ đó góp phần duy trì hiệu quả hoạt động của phòng sạch.
Kiểm soát luồng người và vật liệu
Trong nhà máy đạt chuẩn GMP, luồng di chuyển của nhân sự và vật liệu phải được thiết kế khoa học nhằm tránh giao cắt không cần thiết.
Khóa liên động hỗ trợ kiểm soát quá trình này bằng cách:
- Hạn chế mở cửa sai quy trình
- Đảm bảo tuân thủ trình tự ra vào
- Giảm nguy cơ phát sinh lỗi vận hành
Đây là yếu tố quan trọng giúp nâng cao tính kỷ luật trong môi trường sản xuất.
Hỗ trợ đáp ứng yêu cầu thẩm định GMP
Trong quá trình đánh giá hoặc thanh tra GMP, hệ thống kiểm soát nhiễm chéo luôn là nội dung được xem xét kỹ lưỡng.
Việc trang bị hệ thống khóa liên động cho các khu vực airlock và phòng đệm giúp doanh nghiệp:
- Chứng minh biện pháp kiểm soát nhiễm chéo
- Đảm bảo tính toàn vẹn của thiết kế phòng sạch
- Hỗ trợ quá trình thẩm định và đánh giá chất lượng
Những vị trí bắt buộc phải lắp khóa liên động trong nhà máy dược phẩm
Không phải mọi cửa trong nhà máy đều cần sử dụng interlock. Tuy nhiên, một số khu vực gần như bắt buộc phải trang bị hệ thống này.
Airlock nhân sự
Đây là khu vực chuyển tiếp giữa môi trường bên ngoài và phòng sạch.
Khóa liên động giúp đảm bảo nhân viên thực hiện đúng quy trình ra vào trước khi tiếp cận khu vực sản xuất.
Airlock vật liệu
Nguyên vật liệu và thành phẩm thường phải đi qua phòng đệm trước khi được đưa vào khu vực sản xuất.
Việc lắp đặt interlock giúp hạn chế nguy cơ đưa tạp chất từ bên ngoài vào phòng sạch.
Khu thay đồ phòng sạch
Tại các nhà máy GMP, khu vực thay đồ thường được bố trí nhiều cấp độ khác nhau.
Khóa liên động hỗ trợ kiểm soát quy trình thay trang phục bảo hộ theo đúng thiết kế.
Khu vực sản xuất vô trùng
Đây là nơi có yêu cầu cao nhất về kiểm soát môi trường.
Bất kỳ sự cố nào liên quan đến nhiễm chéo đều có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm.
Các loại khóa liên động phổ biến hiện nay
Khóa liên động điện tử
Sử dụng bộ điều khiển trung tâm để giám sát trạng thái cửa và điều khiển hoạt động đóng mở.
Ưu điểm:
- Độ ổn định cao
- Dễ mở rộng hệ thống
- Tích hợp nhiều chức năng thông minh
Khóa liên động nam châm điện
Hoạt động dựa trên lực hút điện từ để giữ cửa ở trạng thái khóa.
Ưu điểm:
- Lắp đặt đơn giản
- Chi phí hợp lý
- Phù hợp với nhiều loại cửa phòng sạch

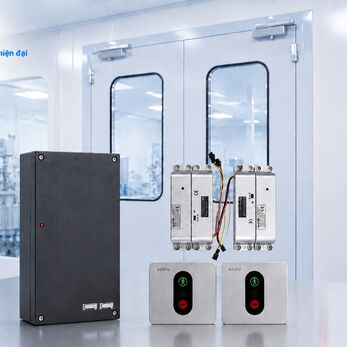

Hệ thống interlock tích hợp phòng sạch
Đây là giải pháp được thiết kế chuyên biệt cho các dự án GMP.
Hệ thống thường bao gồm:
- Bộ điều khiển trung tâm
- Khóa điện từ
- Đèn báo trạng thái
- Nút mở khẩn cấp
- Tín hiệu báo lỗi
- Kết nối báo cháy
Tiêu chí lựa chọn khóa liên động cho phòng sạch GMP
Để đảm bảo hiệu quả vận hành lâu dài, doanh nghiệp cần cân nhắc một số tiêu chí quan trọng:
Số lượng cửa cần liên động
Mỗi dự án sẽ có yêu cầu khác nhau về số lượng cửa và cấu hình hệ thống.
Khả năng tích hợp
Nên ưu tiên các giải pháp có khả năng kết nối với:
- Access Control
- Báo cháy
- BMS
- Hệ thống giám sát trung tâm
Độ ổn định và độ bền
Thiết bị cần hoạt động liên tục trong môi trường sản xuất với tần suất cao.
Khả năng mở khẩn cấp
Đây là yếu tố quan trọng nhằm đảm bảo an toàn cho người vận hành khi xảy ra sự cố.
Giải pháp khóa liên động VCR cho hệ thống phòng sạch
Hiện nay, nhiều dự án phòng sạch dược phẩm, thực phẩm và điện tử đang lựa chọn hệ thống khóa liên động VCR nhờ khả năng vận hành ổn định, dễ dàng tích hợp và đáp ứng các yêu cầu kiểm soát môi trường sản xuất.
Giải pháp VCR có thể triển khai cho:
- Hệ thống liên động 2 cửa
- Hệ thống liên động 3 cửa
- Hệ thống liên động 4 cửa
- Airlock nhân sự
- Airlock vật liệu
- Khu vực thay đồ phòng sạch
Bên cạnh khả năng kiểm soát cửa hiệu quả, hệ thống còn hỗ trợ duy trì chênh áp, giảm nguy cơ nhiễm chéo và nâng cao hiệu quả vận hành của toàn bộ phòng sạch.
Câu hỏi thường gặp về khóa liên động
Khóa liên động có bắt buộc trong phòng sạch không?
Đối với các khu vực airlock và phòng đệm, khóa liên động gần như là giải pháp tiêu chuẩn để kiểm soát nhiễm chéo và duy trì áp suất phòng.
Khóa liên động có hoạt động khi mất điện không?
Tùy theo cấu hình hệ thống. Nhiều giải pháp hiện nay được tích hợp nguồn dự phòng hoặc cơ chế mở khẩn cấp để đảm bảo an toàn.
Khóa liên động có kết nối được với báo cháy không?
Có. Đây là tính năng phổ biến trong các dự án GMP nhằm hỗ trợ thoát hiểm khi xảy ra sự cố.
Nên chọn khóa liên động nam châm hay điện tử?
Điều này phụ thuộc vào yêu cầu vận hành, mức độ tự động hóa và ngân sách đầu tư của từng dự án.
Hệ thống liên động tối đa được bao nhiêu cửa?
Các giải pháp hiện đại có thể cấu hình từ 2 cửa đến nhiều cửa tùy theo thiết kế công trình.
