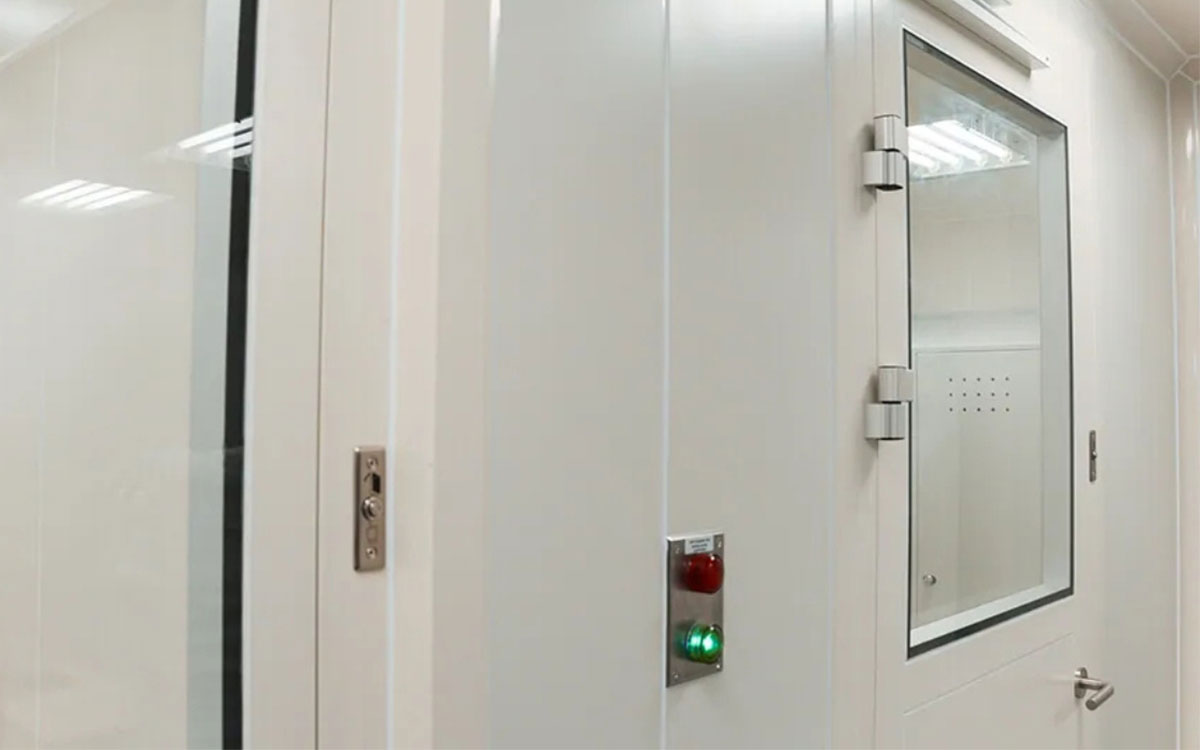

Khoá Interlock phòng sạch - Giải pháp từ Thiết bị phòng sạch VCR

Bài viết này phân tích toàn diện nguyên lý, tiêu chuẩn GMP đối với khóa Interlock phòng sạch và giải pháp triển khai thực tế từ Khóa liên động VCR, giúp doanh nghiệp lựa chọn và thẩm định hệ thống interlock một cách đúng chuẩn và bền vững.

1. Khoá Interlock phòng sạch là gì? Vai trò trong hệ thống kiểm soát nhiễm

Khoá Interlock (Interlocking System) trong phòng sạch là hệ thống liên động cơ hoặc điện được thiết kế để kiểm soát việc đóng - mở cửa giữa các khu vực có cấp độ sạch khác nhau. Mục tiêu chính của hệ thống này là ngăn chặn tình trạng hai cửa liên thông mở đồng thời, từ đó duy trì tính toàn vẹn của áp suất chênh lệch và hạn chế nguy cơ nhiễm chéo. Trong môi trường sản xuất dược phẩm, mỹ phẩm, thực phẩm hoặc điện tử, khoá interlock không chỉ là một phụ kiện cửa, mà là một thành phần quan trọng trong cấu trúc kiểm soát môi trường.

Nguyên lý cốt lõi của khoá interlock là “không mở đồng thời hai cửa”. Khi một cửa đang ở trạng thái mở, cửa còn lại sẽ bị khóa cơ học hoặc bị ngắt tín hiệu điện, không thể mở cho đến khi cửa thứ nhất đóng hoàn toàn. Cơ chế này đảm bảo rằng luồng không khí giữa hai khu vực không bị phá vỡ đột ngột. Trong phòng sạch có phân cấp áp suất (pressure cascade), nếu hai cửa giữa khu vực sạch và kém sạch mở cùng lúc, áp suất chênh lệch sẽ mất ổn định, tạo điều kiện cho hạt bụi và vi sinh xâm nhập. Interlock vì vậy đóng vai trò như một “van an toàn” trong hệ thống kiểm soát nhiễm.

Về mặt kỹ thuật, khoá interlock có thể là dạng cơ khí thuần túy hoặc dạng điện tử tích hợp bảng điều khiển và tín hiệu báo động. Trong môi trường GMP, interlock điện thường được ưu tiên vì có thể kết nối với hệ thống giám sát trung tâm, tích hợp alarm và lưu trữ dữ liệu vận hành. Tuy nhiên, dù ở dạng nào, mục tiêu cuối cùng vẫn là duy trì cấu trúc kiểm soát môi trường ổn định và có thể chứng minh được bằng hồ sơ thẩm định.

Trong phòng sạch GMP, khoá interlock là một phần của hệ thống cần được đánh giá trong IQ/OQ. IQ xác nhận thiết bị được lắp đặt đúng vật liệu và cấu hình; OQ kiểm tra logic liên động và tín hiệu cảnh báo; PQ đánh giá khả năng vận hành ổn định trong điều kiện thực tế. Nếu interlock không hoạt động đúng, việc thẩm định phòng sạch có thể bị đánh giá là không đạt do rủi ro mất kiểm soát áp suất và nhiễm chéo.

Xem thêm: 5 lý do khóa Interlock không thể thiếu trong phòng sạch GMP

Đối với phòng sạch dược phẩm, đặc biệt là khu vực sản xuất thuốc vô trùng theo yêu cầu WHO GMP và EU GMP Annex 1, interlock gần như là thành phần bắt buộc. Các cơ quan thanh tra thường xem xét logic liên động cửa giữa khu vực Class B và C, giữa phòng thay đồ và khu sản xuất, hoặc trong hệ thống Pass Box chuyển vật tư. Thiếu interlock hoặc interlock hoạt động không ổn định có thể bị xem là lỗ hổng nghiêm trọng trong kiểm soát nhiễm.

Trong thực tế triển khai, giải pháp khoá interlock từ Thiết bị phòng sạch VCR được thiết kế đồng bộ với cấu trúc cửa phòng sạch, Pass Box và Air Shower. Vật liệu chế tạo như SUS304 hoặc SUS316L phù hợp môi trường GMP, cơ chế liên động được kiểm tra trước khi bàn giao và có đầy đủ hồ sơ kỹ thuật phục vụ IQ/OQ. Cách tiếp cận này giúp doanh nghiệp không chỉ lắp đặt thiết bị, mà còn xây dựng được nền tảng tài liệu và dữ liệu cần thiết cho thẩm định.

Như vậy, khoá interlock không đơn thuần là thiết bị cơ khí gắn trên cửa. Nó là một cấu phần của hệ thống bảo vệ môi trường phòng sạch, góp phần duy trì áp suất chênh lệch, ngăn nhiễm chéo và đảm bảo tính tuân thủ GMP trong suốt vòng đời nhà máy.

2. Nguyên lý hoạt động của Khoá Interlock trong phòng sạch

Trong hệ thống phòng sạch đạt chuẩn GMP, khoá interlock không chỉ đơn thuần là một cơ cấu khóa cửa, mà là một phần của cleanroom interlock system - hệ thống liên động kiểm soát ra vào nhằm duy trì ổn định áp suất chênh lệch (pressure cascade control) và ngăn nhiễm chéo. Để hiểu rõ vai trò này, cần phân tích nguyên lý hoạt động từ cấu trúc cơ bản đến logic điều khiển tích hợp trong môi trường GMP.

Về phân loại, có hai dạng chính: interlock cơ khí và interlock điện. Interlock cơ khí hoạt động dựa trên cơ cấu cơ học liên kết trực tiếp giữa hai hoặc nhiều cửa. Khi một cửa mở, cơ cấu chốt cơ khí sẽ giữ cửa còn lại ở trạng thái khóa. Ưu điểm của dạng này là cấu trúc đơn giản, ít phụ thuộc vào nguồn điện, phù hợp cho các khu vực không yêu cầu giám sát tín hiệu phức tạp. Tuy nhiên, nhược điểm là khó tích hợp với hệ thống báo động hoặc ghi nhận dữ liệu vận hành.

Interlock điện (GMP door interlock) hoạt động dựa trên mạch điều khiển và cảm biến trạng thái cửa. Khi một cửa được mở, tín hiệu điện sẽ kích hoạt cơ cấu khóa điện từ hoặc chốt điện, ngăn cửa còn lại mở cho đến khi cửa đầu tiên đóng hoàn toàn. Hệ thống có thể được lập trình để tạo độ trễ thời gian, tích hợp đèn báo trạng thái (đỏ/xanh), còi cảnh báo và kết nối với hệ thống quản lý tòa nhà (BMS). Trong môi trường dược phẩm, interlock điện thường được ưu tiên vì cho phép kiểm soát chính xác và có thể lưu trữ dữ liệu phục vụ audit.

Logic điều khiển tín hiệu là yếu tố cốt lõi đảm bảo tính ổn định của hệ thống. Thông thường, mỗi cửa sẽ được trang bị cảm biến trạng thái (door contact sensor). Khi cảm biến phát hiện cửa đang mở, bộ điều khiển trung tâm sẽ gửi tín hiệu khóa đến cửa còn lại. Logic này có thể mở rộng cho hệ thống nhiều cửa (multi-door interlock), trong đó chỉ cho phép một cửa mở tại một thời điểm trong một chuỗi liên thông. Đối với phòng thay đồ hoặc khu vực chuyển cấp sạch, logic điều khiển phải được cấu hình sao cho phù hợp với luồng di chuyển một chiều của nhân sự.

Một yếu tố quan trọng khác là cơ chế fail-safe khi mất điện. Trong môi trường GMP, thiết kế fail-safe phải đảm bảo hai yêu cầu: an toàn cho con người và duy trì kiểm soát môi trường. Tùy vào phân tích rủi ro, hệ thống có thể được cấu hình để mở tự do khi mất điện (fail-open) nhằm đảm bảo an toàn thoát hiểm, hoặc duy trì trạng thái khóa (fail-locked) ở những khu vực đặc biệt nhạy cảm. Giải pháp tối ưu thường là tích hợp nguồn điện dự phòng (UPS) cho hệ thống interlock nhằm tránh gián đoạn kiểm soát khi mất điện đột ngột.

Khoá interlock không hoạt động độc lập mà liên kết chặt chẽ với hệ thống HVAC và giám sát chênh áp. Trong cấu trúc pressure cascade control, phòng sạch hơn duy trì áp suất cao hơn khu vực kém sạch. Nếu cửa mở đồng thời, chênh áp sẽ sụt giảm tức thời. Interlock giúp ngăn hiện tượng này. Trong các hệ thống tiên tiến, tín hiệu chênh áp có thể được tích hợp vào logic liên động: nếu áp suất chưa ổn định, cửa sẽ không được phép mở. Điều này đặc biệt quan trọng trong khu vực Class B/C hoặc phòng áp suất âm (containment).

Ngoài cửa phòng sạch, interlock còn được tích hợp trong Pass Box và Air Shower. Với Pass Box, cơ chế liên động hai cửa đảm bảo không thể mở đồng thời phía sạch và phía kém sạch. Với Air Shower, interlock kết hợp với chu trình thổi khí: cửa ra chỉ mở khi chu trình hoàn tất, ngăn việc nhân sự di chuyển trước khi quá trình làm sạch kết thúc. Đây là một phần quan trọng trong hệ thống kiểm soát nhiễm tổng thể.

Trong sơ đồ vận hành tiêu chuẩn GMP, interlock được đặt tại các điểm chuyển cấp: từ hành lang sang phòng thay đồ, từ phòng thay đồ sang khu sản xuất, giữa các cấp độ sạch khác nhau và trong hệ thống trung chuyển vật tư. Khi được thiết kế đúng, cleanroom interlock system trở thành một cấu trúc bảo vệ chủ động, duy trì ổn định áp suất, kiểm soát luồng di chuyển và hỗ trợ thẩm định IQ/OQ.

Tóm lại, nguyên lý hoạt động của khoá interlock dựa trên sự kết hợp giữa cơ cấu khóa vật lý và logic điều khiển thông minh. Khi được tích hợp đồng bộ với HVAC, hệ thống giám sát và thiết bị trung gian, interlock không chỉ đảm bảo tuân thủ GMP mà còn củng cố toàn bộ cấu trúc kiểm soát môi trường phòng sạch trong dài hạn.

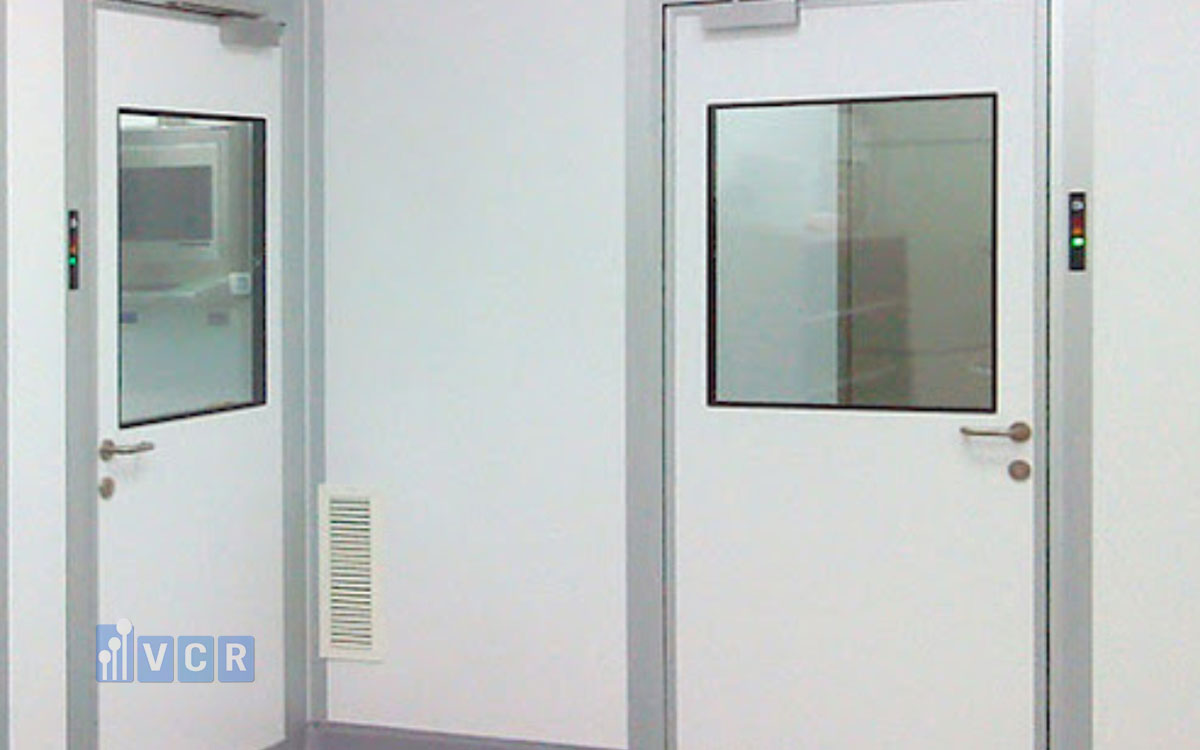

3. Phân loại Khoá Interlock theo ứng dụng phòng sạch

Trong hệ thống phòng sạch đạt chuẩn GMP, khoá interlock không có một cấu hình duy nhất. Tùy theo vị trí lắp đặt, cấp độ sạch và mục tiêu kiểm soát nhiễm, hệ thống liên động được thiết kế với cấu trúc và logic điều khiển khác nhau. Việc phân loại đúng loại interlock theo ứng dụng giúp đảm bảo tính đồng bộ với thiết kế phòng sạch và yêu cầu thẩm định.

Phổ biến nhất là khoá interlock cửa phòng sạch. Đây là dạng liên động lắp trực tiếp trên hai cửa giữa các khu vực có cấp độ sạch khác nhau, ví dụ giữa hành lang và phòng sản xuất, hoặc giữa phòng thay đồ và khu sạch. Mục tiêu chính là duy trì áp suất chênh lệch (pressure cascade) và ngăn việc hai cửa mở cùng lúc. Trong môi trường dược phẩm, interlock cửa thường là loại điện từ, có tích hợp đèn báo trạng thái và có thể kết nối với hệ thống giám sát trung tâm. Với các khu vực Class B/C hoặc Class C/D, logic liên động phải phù hợp với luồng di chuyển một chiều của nhân sự.

Khoá interlock Pass Box là một ứng dụng quan trọng trong chuỗi kiểm soát nhiễm. Pass Box được sử dụng để chuyển vật tư giữa hai khu vực mà không cần nhân sự di chuyển trực tiếp qua cửa. Hệ thống liên động hai cửa đảm bảo khi cửa phía kém sạch mở thì cửa phía sạch phải khóa, và ngược lại. Trong Pass Box động có tích hợp HEPA, interlock còn kết hợp với chu trình thổi khí hoặc UV. Đây là một yêu cầu gần như bắt buộc trong GMP cleanroom nhằm giảm thiểu nguy cơ nhiễm chéo khi trung chuyển vật tư.

Khoá interlock Air Shower là một cấu hình đặc thù. Air Shower thường được đặt tại lối vào phòng sạch, nơi nhân sự phải trải qua quá trình thổi khí loại bỏ hạt bụi trước khi vào khu vực sạch hơn. Interlock tại Air Shower thường liên kết với chu trình vận hành: cửa vào mở, cửa ra khóa; sau khi chu trình thổi hoàn tất và cửa vào đóng, cửa ra mới được mở. Cơ chế này đảm bảo không có sự gián đoạn quá trình làm sạch và duy trì kiểm soát môi trường.

Khoá liên động nhiều cửa (multi-door interlock) được áp dụng trong các khu vực có chuỗi cửa liên tiếp, như phòng thay đồ nhiều cấp hoặc hệ thống airlock nhiều buồng. Trong cấu hình này, chỉ một cửa được phép mở tại một thời điểm trong toàn bộ chuỗi. Logic điều khiển phức tạp hơn và thường yêu cầu bộ điều khiển trung tâm. Multi-door interlock đặc biệt quan trọng trong các nhà máy dược phẩm quy mô lớn, nơi luồng di chuyển của nhân sự và vật tư phải được kiểm soát chặt chẽ.

Đối với phòng áp suất âm (containment), interlock có vai trò ngược lại so với phòng áp suất dương. Mục tiêu không phải ngăn không khí bẩn xâm nhập, mà là ngăn tác nhân nguy hiểm thoát ra ngoài. Interlock trong containment thường kết hợp với hệ thống giám sát áp suất và có thể tích hợp thêm cơ chế xác nhận điều kiện an toàn trước khi cho phép mở cửa. Đây là ứng dụng phổ biến trong sản xuất thuốc độc tế bào hoặc phòng thí nghiệm kiểm soát sinh học.

Về ứng dụng theo ngành, trong nhà máy dược phẩm, khoá interlock gần như là thành phần bắt buộc để đáp ứng WHO GMP và EU GMP Annex 1. Trong ngành mỹ phẩm và thực phẩm, yêu cầu có thể linh hoạt hơn nhưng vẫn cần thiết ở các khu vực kiểm soát nhiễm. Trong ngành điện tử và bán dẫn, interlock giúp duy trì môi trường kiểm soát hạt ở mức ISO cao, đảm bảo độ sạch của linh kiện.

Tóm lại, việc phân loại và lựa chọn đúng loại khoá interlock theo từng ứng dụng không chỉ giúp duy trì kiểm soát môi trường, mà còn tạo nền tảng thuận lợi cho quá trình thẩm định và audit GMP trong dài hạn.

4. Tiêu chuẩn GMP và yêu cầu kỹ thuật đối với Khoá Interlock

Trong hệ thống phòng sạch đạt chuẩn GMP, khoá interlock không chỉ là giải pháp kỹ thuật, mà còn là một thành phần cần được đánh giá trong khung tuân thủ pháp lý. Các tiêu chuẩn WHO GMP và đặc biệt là EU GMP Annex 1 đều nhấn mạnh yêu cầu kiểm soát cửa ra vào nhằm duy trì phân cấp sạch và hạn chế nhiễm chéo. Vì vậy, việc hiểu rõ GMP interlock requirement và EU GMP door interlock validation là điều kiện tiên quyết khi thiết kế và thẩm định hệ thống.

Theo WHO GMP, cơ sở sản xuất phải được thiết kế sao cho luồng di chuyển của nhân sự và vật tư không làm ảnh hưởng đến chất lượng sản phẩm. Điều này bao gồm việc kiểm soát cửa giữa các khu vực có cấp độ sạch khác nhau. Dù WHO GMP không luôn nêu chi tiết “bắt buộc phải có interlock”, nhưng yêu cầu duy trì áp suất chênh lệch và ngăn nhiễm chéo khiến hệ thống liên động trở thành giải pháp tiêu chuẩn. Khi audit, thanh tra thường kiểm tra xem doanh nghiệp có cơ chế ngăn việc mở đồng thời hai cửa giữa hai cấp sạch hay không.

EU GMP Annex 1 đi sâu hơn, đặc biệt với môi trường vô trùng. Annex 1 yêu cầu doanh nghiệp xây dựng chiến lược kiểm soát nhiễm tổng thể (Contamination Control Strategy - CCS), trong đó cấu trúc cửa và airlock đóng vai trò quan trọng. Nếu hai cửa giữa khu vực Class B và C có thể mở đồng thời, áp suất chênh lệch sẽ sụt giảm, ảnh hưởng đến vùng Class A. Vì vậy, EU GMP door interlock validation thường được xem là một phần của hệ thống kiểm soát nhiễm chéo. Thanh tra có thể yêu cầu doanh nghiệp chứng minh logic liên động hoạt động đúng trong điều kiện vận hành thực tế.

Về yêu cầu vật liệu, khoá interlock trong môi trường dược phẩm cần phù hợp với điều kiện phòng sạch và dễ vệ sinh. SUS304 và SUS316L là hai vật liệu phổ biến nhờ khả năng chống ăn mòn và bề mặt mịn, hạn chế tích tụ vi sinh. Với khu vực có độ ẩm cao hoặc tiếp xúc hóa chất tẩy rửa mạnh, SUS316L thường được ưu tiên. Khi thực hiện IQ, doanh nghiệp cần có chứng chỉ vật liệu và xác nhận rằng cấu trúc lắp đặt phù hợp với tiêu chuẩn GMP.

Cấu trúc full welding GMP cũng là yếu tố quan trọng trong hệ thống cửa và khung liên động. Mối hàn liên tục, không khe hở giúp hạn chế tích tụ bụi và vi sinh tại các điểm nối. Nếu cấu trúc cơ khí của interlock lắp đặt không kín, dù cơ chế điện hoạt động tốt, hệ thống vẫn có thể bị đánh giá không đạt yêu cầu vệ sinh. Vì vậy, interlock không thể tách rời khỏi tổng thể cấu trúc cửa phòng sạch.

Tích hợp báo động (alarm system) là yêu cầu ngày càng phổ biến, đặc biệt theo EU GMP. Hệ thống interlock điện nên có đèn báo trạng thái, còi cảnh báo khi cửa bị giữ mở quá lâu, và khả năng ghi nhận sự kiện bất thường. Điều này giúp doanh nghiệp chứng minh rằng không chỉ có cơ chế khóa, mà còn có giám sát chủ động. Trong bối cảnh yêu cầu data integrity, việc tích hợp interlock với hệ thống giám sát trung tâm hoặc BMS giúp tăng tính truy xuất và minh bạch.

Về thẩm định, hệ thống interlock cần được đưa vào IQ/OQ. Trong IQ, cần kiểm tra lắp đặt đúng vật liệu, cấu hình, kết nối điện và logic điều khiển. Trong OQ, phải test chức năng liên động: mở cửa A, cửa B có khóa không; khi đóng cửa A, cửa B có mở được không; tín hiệu alarm có hoạt động đúng không. Biên bản test cần có chữ ký, ngày tháng và mô tả rõ ràng. Nếu hệ thống có tích hợp BMS, cần kiểm tra thêm khả năng truyền tín hiệu và lưu trữ dữ liệu.

Trong audit, thanh tra có thể yêu cầu kiểm tra worst-case. Ví dụ: nếu cửa mở liên tục nhiều lần trong thời gian ngắn, hệ thống có phản hồi đúng không; khi mất điện, cơ chế fail-safe hoạt động thế nào; khi áp suất chưa ổn định, cửa có được phép mở hay không. Việc không có kịch bản kiểm tra worst-case có thể bị xem là thiếu đánh giá rủi ro.

Tóm lại, khoá interlock trong phòng sạch không chỉ cần hoạt động cơ học chính xác, mà còn phải đáp ứng các yêu cầu kỹ thuật và pháp lý theo WHO GMP và EU GMP Annex 1. Khi được thiết kế với vật liệu phù hợp, cấu trúc full welding, tích hợp alarm và được thẩm định đầy đủ IQ/OQ, hệ thống interlock trở thành một thành phần quan trọng trong chiến lược kiểm soát nhiễm và duy trì tuân thủ bền vững.

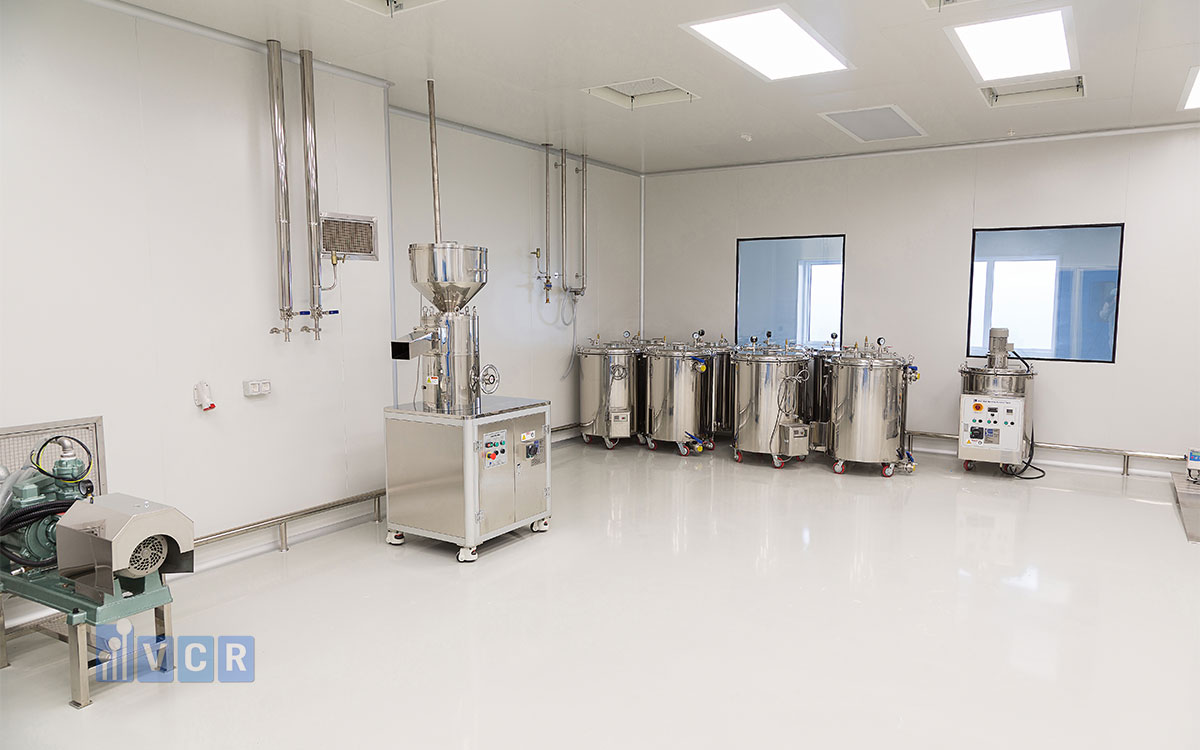

5. Mối liên hệ giữa Khoá Interlock và kiểm soát áp suất chênh lệch

Trong thiết kế phòng sạch đạt chuẩn GMP, áp suất chênh lệch (differential pressure) là một trong những thông số môi trường quan trọng nhất. Hệ thống được xây dựng theo nguyên tắc pressure cascade: khu vực sạch hơn có áp suất cao hơn để không khí luôn di chuyển từ sạch sang kém sạch, ngăn hạt bụi và vi sinh xâm nhập ngược chiều. Tuy nhiên, pressure cascade chỉ thực sự hiệu quả khi cấu trúc cửa và luồng di chuyển được kiểm soát chặt chẽ. Đây chính là điểm mà khoá interlock phát huy vai trò cốt lõi.

Trong cấu trúc phòng sạch tiêu chuẩn, mỗi khu vực Class A/B/C/D được phân tách bởi cửa airlock hoặc phòng đệm. Chênh áp giữa các phòng thường được duy trì ở mức 10-15 Pa hoặc theo phân tích rủi ro cụ thể. Nếu một cửa được mở, hệ thống HVAC vẫn có khả năng bù áp trong giới hạn cho phép. Nhưng khi hai cửa liên thông mở đồng thời, áp suất chênh lệch có thể sụt giảm tức thời, tạo điều kiện cho dòng khí không kiểm soát. Trong môi trường sản xuất thuốc vô trùng, chỉ một dao động nhỏ cũng có thể làm tăng nguy cơ nhiễm chéo.

Rủi ro khi cửa mở đồng thời không chỉ là mất chênh áp tức thời, mà còn gây xáo trộn dòng khí bảo vệ. Ví dụ, trong khu vực Class B bao quanh vùng Class A, nếu cửa giữa Class B và C mở cùng lúc, áp suất từ hành lang kém sạch có thể tràn vào, làm suy giảm khả năng bảo vệ của vùng Class A. Điều này ảnh hưởng trực tiếp đến kiểm soát hạt và vi sinh trong quá trình chiết rót vô trùng. Trong audit EU GMP, thanh tra thường kiểm tra logic cửa liên động để đảm bảo không tồn tại lỗ hổng này.

Khoá interlock vì vậy được xem như “hàng rào thứ hai” bảo vệ phòng sạch. Hàng rào thứ nhất là hệ thống HVAC tạo áp suất chênh lệch; hàng rào thứ hai là cơ chế liên động ngăn việc phá vỡ cấu trúc áp suất. Khi một cửa đang mở, cửa còn lại bị khóa, giúp hệ thống HVAC duy trì áp suất ổn định và tránh dòng khí hỗn loạn. Cấu trúc này đặc biệt quan trọng ở các điểm chuyển cấp như phòng thay đồ, airlock nhân sự, airlock vật tư và Pass Box.

Trong hệ thống giám sát liên tục, khoá interlock có thể được tích hợp với cảm biến chênh áp và hệ thống BMS. Nếu chênh áp chưa đạt mức ổn định, hệ thống có thể trì hoãn cho phép mở cửa. Ngoài ra, tín hiệu trạng thái cửa có thể được ghi nhận để phân tích xu hướng, hỗ trợ điều tra khi xảy ra sai lệch môi trường. Sự kết hợp giữa interlock và monitoring giúp chuyển từ kiểm soát thụ động sang kiểm soát chủ động.

Tóm lại, áp suất chênh lệch và khoá interlock là hai thành phần không thể tách rời trong cấu trúc phòng sạch. Nếu HVAC tạo ra chênh áp, thì interlock bảo vệ chênh áp đó khỏi bị phá vỡ bởi thao tác con người. Khi được thiết kế và thẩm định đúng cách, hệ thống liên động không chỉ đáp ứng yêu cầu GMP mà còn củng cố tính ổn định lâu dài của môi trường sản xuất.

6. Thẩm định Khoá Interlock theo IQ/OQ/PQ

Trong hệ thống phòng sạch đạt chuẩn GMP, khoá interlock không chỉ cần hoạt động đúng về mặt cơ khí hoặc điện, mà còn phải được thẩm định theo cấu trúc IQ/OQ/PQ như một phần của GMP door interlock validation. Nếu không có hồ sơ đầy đủ, dù thiết bị vận hành tốt, doanh nghiệp vẫn có thể bị đánh giá thiếu kiểm soát trong audit.

Xem thêm: Thẩm định IQ/OQ/PQ

Giai đoạn IQ (Installation Qualification) tập trung vào kiểm tra lắp đặt và vật liệu. Doanh nghiệp cần xác nhận interlock được lắp đúng vị trí theo bản vẽ thiết kế đã phê duyệt (DQ), đúng model, đúng cấu hình liên động hai cửa hoặc nhiều cửa. Kiểm tra vật liệu cấu thành như SUS304 hoặc SUS316L, bề mặt hoàn thiện, mối hàn full welding GMP, và tình trạng cơ khí của chốt khóa là nội dung bắt buộc. Hồ sơ IQ thường bao gồm: bản vẽ hoàn công, chứng chỉ vật liệu, catalogue kỹ thuật, sơ đồ điện, danh mục linh kiện và biên bản kiểm tra lắp đặt. Nếu interlock tích hợp với BMS, cần xác nhận kết nối tín hiệu đúng theo sơ đồ.

Giai đoạn OQ (Operational Qualification) là bước kiểm tra logic điện, tín hiệu và alarm. Ở đây, hệ thống phải chứng minh rằng khi cửa A mở thì cửa B bị khóa hoàn toàn, và chỉ khi cửa A đóng hoàn toàn thì cửa B mới được phép mở. Cần test nhiều kịch bản: mở/đóng lặp lại nhiều lần, giữ cửa ở trạng thái mở quá thời gian cho phép để kiểm tra alarm, kiểm tra đèn báo trạng thái và tín hiệu truyền về hệ thống giám sát. Nếu có cơ chế fail-safe, cần kiểm tra tình huống mất điện: hệ thống chuyển về trạng thái nào, có đảm bảo an toàn thoát hiểm và không làm phá vỡ kiểm soát môi trường hay không. Biên bản OQ phải ghi rõ từng bước test, kết quả đạt/không đạt và chữ ký xác nhận.

Giai đoạn PQ (Performance Qualification) đánh giá interlock trong điều kiện vận hành thực tế. Đây là bước chứng minh hệ thống liên động hoạt động ổn định trong môi trường có tải nhân sự và vật tư. Ví dụ, trong giờ cao điểm thay ca, interlock có đảm bảo không xảy ra tình trạng mở đồng thời do thao tác vội vàng hay không; khi áp suất dao động nhẹ, logic cửa có phản ứng phù hợp không. PQ giúp xác nhận rằng interlock không chỉ đạt yêu cầu trong môi trường test lý tưởng, mà còn phù hợp với thực tế sản xuất.

Trong audit GMP, hồ sơ bắt buộc liên quan đến interlock bao gồm: URS có đề cập yêu cầu kiểm soát cửa, DQ phê duyệt cấu hình liên động, IQ/OQ protocol và báo cáo hoàn tất, bản ghi test alarm, tài liệu hướng dẫn vận hành (SOP), và hồ sơ đào tạo nhân sự sử dụng. Thanh tra có thể yêu cầu kiểm tra trực tiếp tại hiện trường, đối chiếu giữa hồ sơ và thực tế vận hành.

Các lỗi audit thường gặp liên quan đến interlock gồm: không có OQ test đầy đủ; thiếu kiểm tra fail-safe; không tích hợp alarm; không cập nhật hồ sơ khi thay đổi cấu hình cửa; hoặc logic liên động không đồng bộ với phân cấp áp suất. Một số trường hợp chỉ có test kỹ thuật từ nhà cung cấp nhưng không có protocol riêng phù hợp với hệ thống nhà máy.

Từ kinh nghiệm triển khai thực tế, khi hệ thống interlock được cung cấp và lắp đặt đồng bộ bởi Thiết bị phòng sạch VCR, hồ sơ kỹ thuật và thông số test được chuẩn hóa ngay từ đầu, giúp doanh nghiệp xây dựng IQ/OQ thuận lợi hơn. Việc phối hợp giữa thiết kế cửa, hệ thống HVAC và logic liên động ngay từ giai đoạn đầu giúp giảm rủi ro sửa đổi sau audit. Khi interlock được xem như một phần của chiến lược kiểm soát nhiễm, quá trình thẩm định sẽ trở nên mạch lạc và bền vững hơn trong dài hạn.

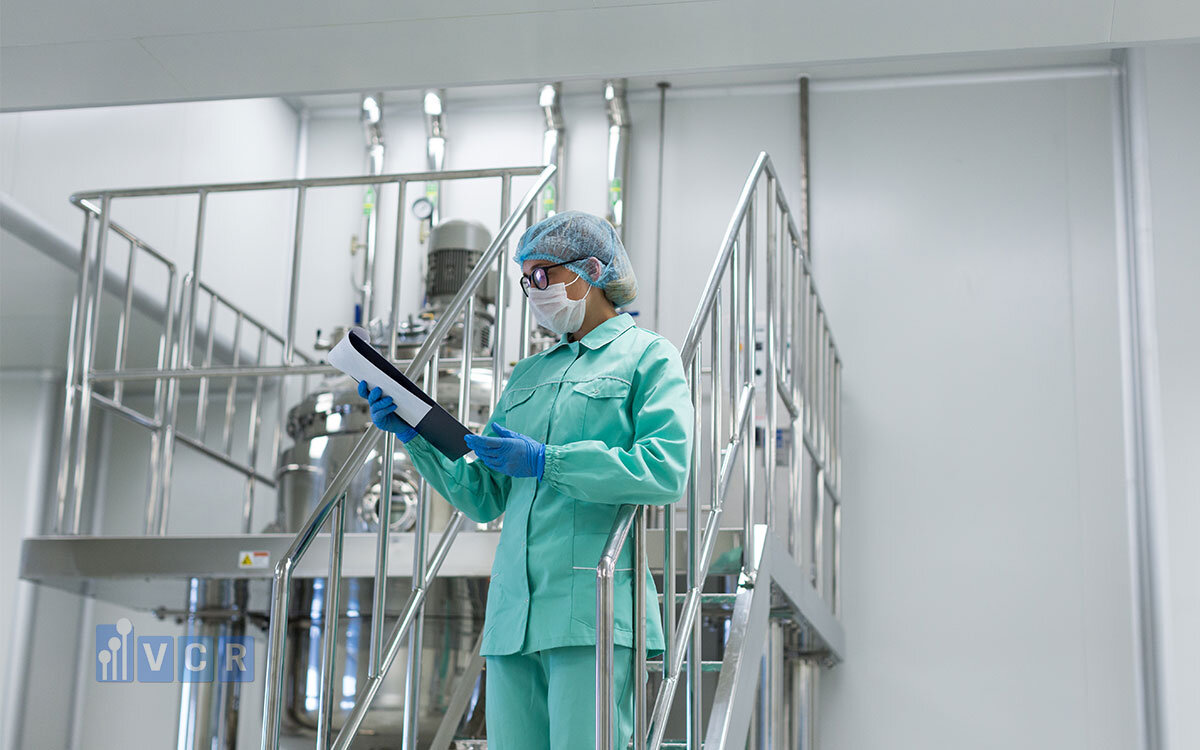

7. Sai lầm phổ biến khi lựa chọn Khoá Interlock

Trong nhiều dự án phòng sạch, khoá interlock thường bị xem là một phụ kiện cửa đơn giản thay vì một thành phần quan trọng của hệ thống kiểm soát nhiễm. Chính tư duy này dẫn đến hàng loạt sai lầm khi lựa chọn và triển khai, đặc biệt trong môi trường dược phẩm phải đáp ứng WHO GMP và EU GMP.

Sai lầm đầu tiên là chọn thiết bị không đạt chuẩn GMP. Một số doanh nghiệp sử dụng khoá điện dân dụng hoặc thiết bị không có chứng chỉ vật liệu phù hợp môi trường phòng sạch. Vật liệu không đạt chuẩn, bề mặt khó vệ sinh, hoặc cấu trúc không kín có thể tạo điểm tích tụ bụi và vi sinh. Khi audit, thanh tra có thể đánh giá đây là rủi ro vệ sinh, ảnh hưởng đến cấu trúc kiểm soát môi trường.

Sai lầm thứ hai là không tích hợp interlock với hệ thống giám sát chênh áp. Trong phòng sạch, pressure cascade là nguyên tắc nền tảng. Nếu khoá interlock hoạt động độc lập, không có liên kết logic với hệ thống HVAC hoặc BMS, doanh nghiệp sẽ khó chứng minh rằng việc mở cửa không làm phá vỡ áp suất chênh lệch. EU GMP ngày càng nhấn mạnh tính đồng bộ của hệ thống, vì vậy interlock nên được xem là một phần của cấu trúc kiểm soát tổng thể.

Một lỗi phổ biến khác là thiếu hồ sơ kỹ thuật và test protocol. Nhiều đơn vị cung cấp chỉ bàn giao thiết bị mà không hỗ trợ tài liệu phục vụ IQ/OQ. Khi bước vào audit, doanh nghiệp không có biên bản test logic cửa, không có bằng chứng kiểm tra alarm hoặc fail-safe. Dù thiết bị hoạt động tốt, việc thiếu tài liệu vẫn có thể bị đánh giá là không tuân thủ.

Lắp đặt không đồng bộ với thiết kế phòng sạch cũng là vấn đề nghiêm trọng. Nếu vị trí cửa, phân cấp phòng và logic di chuyển không được tính toán ngay từ giai đoạn thiết kế, interlock có thể trở thành điểm nghẽn vận hành hoặc không phù hợp với luồng di chuyển một chiều của nhân sự. Điều này vừa gây bất tiện vừa làm tăng rủi ro sai thao tác.

Hậu quả khi audit EU GMP có thể rất rõ ràng: thanh tra yêu cầu test lại tại chỗ, đánh giá lại logic kiểm soát cửa, hoặc yêu cầu bổ sung tài liệu và cải tiến hệ thống. Trong trường hợp nghiêm trọng, doanh nghiệp có thể bị yêu cầu khắc phục trước khi được cấp hoặc duy trì chứng nhận.

Vì vậy, lựa chọn khoá interlock không nên dựa trên giá thành thấp nhất, mà dựa trên sự phù hợp với tiêu chuẩn GMP, khả năng tích hợp hệ thống và mức độ sẵn sàng về hồ sơ thẩm định.

8. Xu hướng Interlock thông minh 2026-2030

Giai đoạn 2026-2030 đánh dấu sự chuyển đổi từ khoá interlock truyền thống sang digital interlock system - hệ thống liên động thông minh tích hợp điều khiển điện tử và quản lý dữ liệu. Trong bối cảnh EU GMP ngày càng nhấn mạnh kiểm soát nhiễm và tính toàn vẹn dữ liệu, interlock không còn chỉ là cơ cấu khóa cửa, mà trở thành một phần của hệ sinh thái quản lý phòng sạch số hóa.

Digital interlock system cho phép lập trình logic linh hoạt: cấu hình nhiều cửa, cài đặt độ trễ thời gian, giới hạn mở cửa theo ca làm việc hoặc theo phân quyền nhân sự. Hệ thống có thể ghi nhận thời điểm mở/đóng cửa, cảnh báo khi cửa bị giữ mở quá lâu và lưu lại lịch sử sự kiện để phục vụ audit. Điều này giúp tăng tính minh bạch và khả năng truy xuất khi xảy ra sai lệch môi trường.

Xu hướng tích hợp interlock với BMS (Building Management System) và hệ thống monitoring cũng ngày càng phổ biến. Khi kết nối với hệ thống giám sát chênh áp, nhiệt độ, độ ẩm, logic liên động có thể phản ứng theo điều kiện thực tế. Ví dụ, nếu áp suất chưa đạt mức ổn định, hệ thống có thể tạm thời không cho phép mở cửa. Sự tích hợp này củng cố cấu trúc pressure cascade control và giảm rủi ro do thao tác con người.

Data Integrity trở thành yếu tố trọng tâm trong giai đoạn mới. Dữ liệu trạng thái cửa, alarm và sự kiện bất thường phải được lưu trữ có kiểm soát, có audit trail và phân quyền truy cập. Điều này phù hợp với yêu cầu truy xuất dữ liệu trong EU GMP và giúp doanh nghiệp chứng minh khả năng kiểm soát chủ động.

Ứng dụng IoT trong phòng sạch mở ra khả năng giám sát từ xa và phân tích xu hướng. Interlock có thể gửi dữ liệu về hệ thống trung tâm hoặc nền tảng đám mây, hỗ trợ phân tích hành vi vận hành và tối ưu hóa quy trình. Khi được triển khai đúng cách, interlock thông minh không chỉ tăng tính an toàn mà còn nâng cao năng lực quản trị phòng sạch trong kỷ nguyên số.

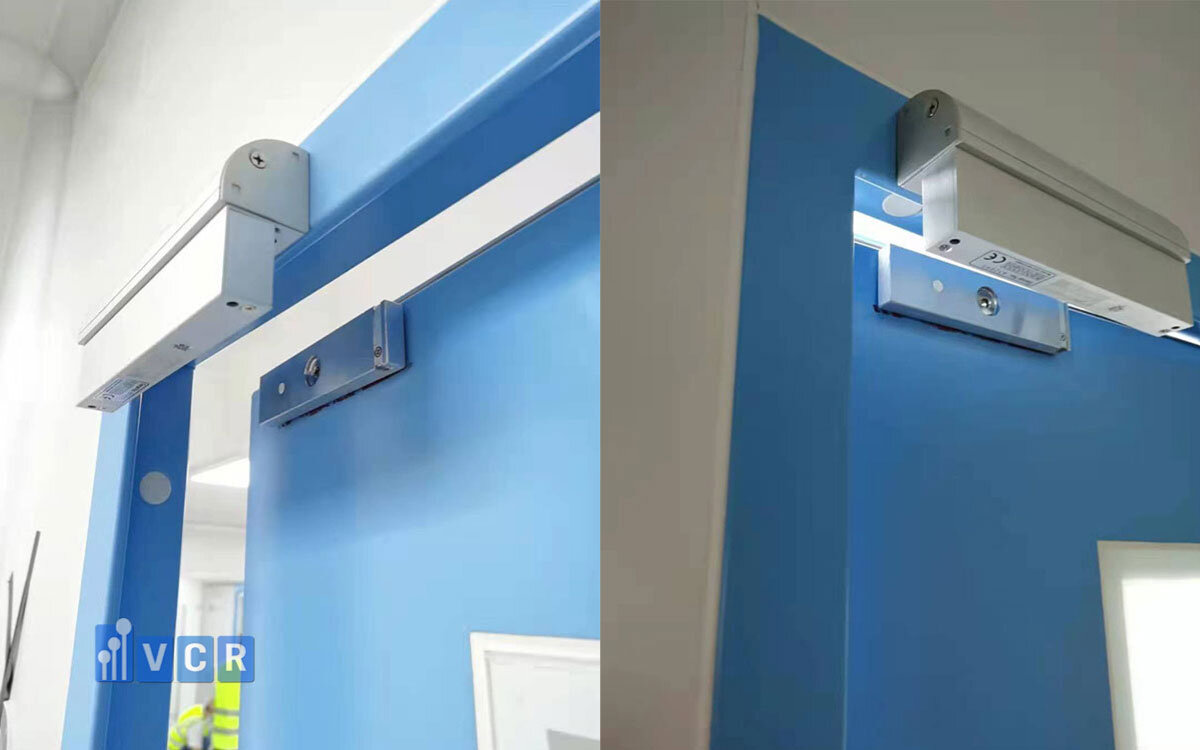

9. Lý do lựa chọn Thiết bị phòng sạch VCR cho giải pháp Khoá Interlock

Trong hệ thống phòng sạch đạt chuẩn GMP, khoá interlock không thể được lựa chọn như một thiết bị rời rạc. Nó phải phù hợp với cấu trúc áp suất, luồng di chuyển và chiến lược kiểm soát nhiễm tổng thể. Đây chính là lý do nhiều doanh nghiệp lựa chọn giải pháp từ Thiết bị phòng sạch VCR - đơn vị tiếp cận interlock dưới góc độ hệ thống thay vì chỉ cung cấp phần cứng.

Trước hết, thiết kế được xây dựng theo tiêu chuẩn GMP ngay từ đầu. Cấu trúc liên động, vật liệu SUS304/SUS316L, logic điều khiển và cơ chế fail-safe đều được tính toán phù hợp với yêu cầu WHO GMP và EU GMP Annex 1. Điều này giúp hệ thống interlock không chỉ hoạt động đúng về kỹ thuật mà còn sẵn sàng cho quá trình thẩm định.

Bên cạnh thiết bị, VCR chuẩn hóa hồ sơ IQ/OQ, cung cấp bản vẽ kỹ thuật, sơ đồ điện, tài liệu test logic và hướng dẫn vận hành. Nhờ đó, doanh nghiệp có thể tích hợp interlock vào bộ hồ sơ GMP một cách mạch lạc, giảm rủi ro thiếu bằng chứng trong audit.

Giải pháp interlock được thiết kế đồng bộ với Pass Box, HEPA Box và FFU, đảm bảo toàn bộ chuỗi kiểm soát nhiễm vận hành thống nhất. Sự đồng bộ này đặc biệt quan trọng trong môi trường sản xuất thuốc vô trùng hoặc khu vực có phân cấp sạch nghiêm ngặt.

Ngoài ra, đội ngũ kỹ thuật của VCR hỗ trợ tư vấn chuyên sâu, tham gia kiểm tra hiện trường và phối hợp trong quá trình audit khi cần thiết. Với kinh nghiệm triển khai thực tế tại Việt Nam, giải pháp được điều chỉnh phù hợp với điều kiện vận hành địa phương nhưng vẫn đảm bảo tiêu chuẩn quốc tế.

Việc lựa chọn Thiết bị phòng sạch VCR vì vậy không chỉ là lựa chọn một nhà cung cấp, mà là lựa chọn một đối tác hiểu rõ cấu trúc GMP và đồng hành dài hạn trong quản trị phòng sạch.

10. Kết luận: Khoá Interlock không chỉ là phụ kiện - đó là cấu trúc bảo vệ hệ thống

Trong hệ thống phòng sạch đạt chuẩn GMP, khoá interlock không nên được nhìn nhận như một chi tiết cơ khí gắn trên cửa. Nó là một phần của chiến lược kiểm soát nhiễm tổng thể, góp phần duy trì áp suất chênh lệch, ngăn mở cửa đồng thời và bảo vệ tính toàn vẹn của môi trường sản xuất. Khi được tích hợp đúng vào cấu trúc pressure cascade và logic di chuyển một chiều, interlock trở thành lớp bảo vệ chủ động, hỗ trợ hệ thống HVAC thay vì chỉ hoạt động độc lập.

Tư duy thiết kế ngay từ đầu đóng vai trò quyết định. Nếu interlock được đưa vào giai đoạn thiết kế phòng sạch, cấu hình cửa, phân cấp phòng và logic điều khiển sẽ đồng bộ với nhau. Ngược lại, nếu lắp đặt bổ sung sau khi hệ thống đã hoàn thiện, doanh nghiệp có thể phải sửa đổi cấu trúc cửa, điều chỉnh SOP và thậm chí thực hiện lại thẩm định. Sự chủ động trong thiết kế giúp giảm rủi ro và tránh chi phí phát sinh.

Về dài hạn, một hệ thống interlock được lựa chọn và thẩm định đúng cách mang lại lợi ích rõ ràng về chi phí và tuân thủ. Giảm nguy cơ sai lệch môi trường, hạn chế lỗi audit và tăng độ tin cậy khi mở rộng thị trường xuất khẩu là những giá trị không thể đo đếm chỉ bằng chi phí thiết bị ban đầu.

Với định hướng tiếp cận theo chuẩn GMP và kinh nghiệm triển khai thực tế, Thiết bị phòng sạch VCR cam kết cung cấp giải pháp khoá interlock đồng bộ, có hồ sơ kỹ thuật rõ ràng và hỗ trợ thẩm định đầy đủ. Mục tiêu không chỉ là lắp đặt thiết bị, mà là xây dựng một cấu trúc bảo vệ bền vững cho toàn bộ hệ thống phòng sạch trong suốt vòng đời vận hành.

11. FAQ - Câu hỏi thường gặp về Khoá Interlock phòng sạch

Q1: Khoá Interlock phòng sạch là gì?

Khoá Interlock phòng sạch là hệ thống liên động cơ hoặc điện được thiết kế để ngăn không cho hai cửa liên thông mở đồng thời. Mục tiêu là duy trì áp suất chênh lệch (pressure cascade) và hạn chế nhiễm chéo giữa các khu vực có cấp độ sạch khác nhau.

Q2: Khoá Interlock có bắt buộc theo GMP không?

WHO GMP và EU GMP không luôn ghi rõ “bắt buộc phải có interlock”, nhưng yêu cầu kiểm soát nhiễm và duy trì phân cấp sạch khiến interlock trở thành giải pháp tiêu chuẩn. Trong thực tế, hầu hết phòng sạch dược phẩm đạt chuẩn GMP đều sử dụng hệ thống liên động cửa.

Q3: Nên chọn interlock cơ hay điện?

Interlock cơ phù hợp hệ thống đơn giản, ít tích hợp. Interlock điện phù hợp môi trường GMP vì có thể tích hợp alarm, kết nối BMS và lưu dữ liệu. Trong nhà máy dược phẩm, interlock điện thường được ưu tiên do đáp ứng tốt yêu cầu thẩm định và audit.

Q4: Khoá Interlock có ảnh hưởng đến áp suất phòng sạch không?

Interlock không tạo ra áp suất, nhưng giúp bảo vệ áp suất chênh lệch. Khi một cửa mở, cửa còn lại bị khóa, nhờ đó tránh tình trạng mất áp suất đột ngột do hai cửa mở đồng thời.

Q5: Thẩm định IQ/OQ cho interlock gồm những gì?

IQ kiểm tra lắp đặt, vật liệu, cấu hình và sơ đồ điện. OQ kiểm tra logic liên động, alarm, cơ chế fail-safe và test nhiều kịch bản mở/đóng. Tất cả phải có biên bản và chữ ký xác nhận để phục vụ audit GMP.

Q6: Khoá Interlock có dùng cho Pass Box và Air Shower không?

Có. Pass Box sử dụng interlock hai cửa để ngăn nhiễm chéo khi chuyển vật tư. Air Shower tích hợp interlock với chu trình thổi khí, đảm bảo cửa ra chỉ mở khi quá trình làm sạch hoàn tất.

Q7: Mua Khoá Interlock phòng sạch ở đâu đạt chuẩn GMP?

Doanh nghiệp nên chọn đơn vị có kinh nghiệm phòng sạch GMP, cung cấp đầy đủ hồ sơ kỹ thuật và hỗ trợ IQ/OQ. Giải pháp từ Thiết bị phòng sạch VCR được thiết kế theo tiêu chuẩn GMP, tích hợp đồng bộ và sẵn sàng phục vụ thẩm định.
