Interlock trong mini-environment và cleanroom: Phạm vi kiểm soát khác nhau ra sao?

Interlock kiểm soát trình tự cửa, không tạo ra độ sạch

Interlock nhận trạng thái đóng/mở của cửa và điều khiển quyền truy cập theo logic đã thiết lập. Khi một cửa chuyển sang trạng thái mở, các cửa liên quan được khóa hoặc giữ trạng thái chờ cho đến khi điều kiện cho phép được khôi phục.

Độ sạch, hướng dòng khí và chênh áp vẫn do hệ HVAC, FFU hoặc hệ xử lý khí đảm nhiệm. Interlock bảo vệ các điều kiện đó bằng cách hạn chế trạng thái cửa làm gián đoạn ranh giới môi trường.

Trong cleanroom, ranh giới nằm giữa các phòng

Interlock cleanroom thường hoạt động tại airlock, phòng đệm, khu thay đồ hoặc lối chuyển tiếp giữa hai vùng có yêu cầu môi trường khác nhau. Đối tượng điều khiển chính là các cửa hình thành ranh giới giữa phòng sạch với khu vực kế cận.

Logic cơ bản dựa trên trạng thái cửa. Khi cửa thứ nhất mở, cửa còn lại giữ trạng thái khóa cho tới khi tín hiệu xác nhận cửa thứ nhất đã đóng hoàn toàn. Phạm vi kiểm soát ở đây thuộc cấp độ phòng hoặc zone.

Mini-environment thu hẹp vùng sạch quanh sản phẩm

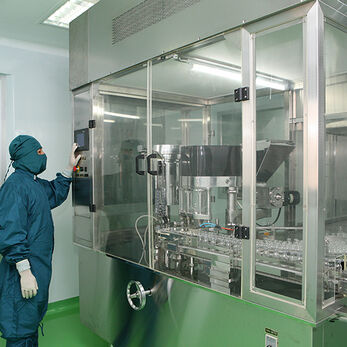

Mini-environment là vùng sạch cục bộ được tạo bên trong cleanroom hoặc tích hợp trực tiếp quanh thiết bị công nghệ. Mục tiêu là tạo một không gian kiểm soát nhỏ hơn, sát vị trí sản phẩm và quá trình hơn so với toàn bộ phòng.

Trong bán dẫn, vùng này thường xuất hiện quanh hệ xử lý wafer, FOUP, load port hoặc module chuyển wafer. Interlock lúc này tập trung vào giao diện giữa carrier, vùng chuyển và thiết bị xử lý thay vì chỉ kiểm soát cửa giữa hai phòng.

Đối tượng bảo vệ thay đổi khi interlock tiến gần thiết bị

Ở airlock cleanroom, interlock chủ yếu bảo vệ trạng thái phân cách giữa hai không gian. Người hoặc vật liệu đi qua một vùng trung gian trước khi tiếp cận khu vực tiếp theo.

Trong mini-environment, sản phẩm có thể nằm ngay phía sau cửa hoặc interface cơ khí. Một lần mở sai trình tự tác động trực tiếp hơn tới vùng chứa sản phẩm, robot transfer hoặc process chamber. Khoảng cách từ cửa đến đối tượng cần bảo vệ vì vậy ngắn hơn đáng kể.

Logic cleanroom thường bắt đầu từ trạng thái cửa

Với airlock hai cửa, chuỗi điều khiển tập trung vào tín hiệu cửa đóng, yêu cầu mở và trạng thái khóa. Bộ điều khiển chỉ cho phép một cửa hoạt động khi cửa liên quan đã trở lại điều kiện an toàn.

Ở hệ ba hoặc bốn cửa, ma trận trạng thái mở rộng nhưng nguyên tắc vẫn xoay quanh khóa chéo giữa các cửa cùng nhóm. Số cửa tăng làm logic phong phú hơn, song door status vẫn là tín hiệu nền tảng.

Mini-environment bổ sung trạng thái thiết bị vào điều kiện mở

Trong mini-environment, tín hiệu “cửa đối diện đã đóng” thường chưa đủ để phát lệnh mở. Hệ thống còn xét thêm trạng thái docking, vị trí carrier, cửa thiết bị, robot transfer, purge hoặc trạng thái process tùy cấu hình.

Logic điều khiển vì vậy chuyển từ door-to-door interlock sang phối hợp giữa cửa và thiết bị. Độ phức tạp nằm ở số điều kiện logic phải được xác nhận trước khi giao diện chuyển trạng thái.

Chênh áp được bảo vệ ở hai cấp không gian

Trong cleanroom, chênh áp thường tồn tại giữa các phòng hoặc zone. Hai cửa airlock mở đồng thời tạo đường thông trực tiếp, làm thay đổi hướng dòng khí và giảm khả năng phân tách giữa các vùng.

Mini-environment duy trì môi trường cục bộ quanh process tool hoặc khu vực thao tác sản phẩm. Khi enclosure sử dụng áp suất cao hơn môi trường xung quanh, trạng thái cửa tác động trực tiếp tới ranh giới áp suất ở quy mô nhỏ hơn. Hai hệ cùng bảo vệ phân vùng áp suất, nhưng ở hai cấp không gian khác nhau.

Số cửa chưa phản ánh độ phức tạp của interlock

Một hệ cleanroom bốn cửa vẫn có thể vận hành theo logic khá tuyến tính nếu các cửa cùng tuân theo một nguyên tắc khóa chéo. Ngược lại, mini-environment chỉ có hai cửa hoặc hai interface vẫn tạo logic phức tạp khi mỗi trạng thái mở phụ thuộc thêm nhiều tín hiệu thiết bị.

Mức độ phức tạp phụ thuộc số điều kiện phải thỏa mãn trước mỗi thao tác mở.

Phạm vi điều khiển định hình cấu hình interlock

Việc lựa chọn interlock bắt đầu từ sơ đồ ranh giới kiểm soát: cửa nào thuộc cùng một nhóm, tín hiệu nào xác nhận trạng thái, cửa nào được phép mở trước và tình huống nào kích hoạt cảnh báo hoặc giải phóng khẩn cấp.

Với cleanroom truyền thống, ma trận logic chủ yếu xoay quanh door status và access control. Mini-environment mở rộng thêm I/O từ thiết bị công nghệ, sensor vị trí và các điều kiện process. Phạm vi điều khiển càng sát thiết bị, cấu trúc tín hiệu càng trở thành phần trọng tâm của hệ interlock.

Giải pháp Interlock tại Vietnam Cleanroom

Vietnam Cleanroom cung cấp các hệ Interlock 2, 3 và 4 cửa cho cleanroom, airlock, phòng đệm và các khu vực kiểm soát lối ra vào. Cấu hình được xác định theo số cửa, logic khóa chéo, trạng thái sensor và yêu cầu cảnh báo của từng dự án.

Với các ứng dụng có logic mở rộng, VCR xem xét thêm sơ đồ I/O, access control, delay, emergency release và khả năng tích hợp với tín hiệu thiết bị. Cách tiếp cận này giúp hệ interlock bám đúng phạm vi kiểm soát thực tế thay vì lựa chọn chỉ theo số lượng cửa.

Kết luận

Interlock trong cleanroom tập trung bảo vệ ranh giới giữa các phòng hoặc zone, trong khi interlock trong mini-environment đưa phạm vi kiểm soát tới sát sản phẩm và giao diện thiết bị. Sự khác biệt nằm ở đối tượng bảo vệ, số tín hiệu tham gia logic và mức tích hợp với hệ thống công nghệ.

FAQs

Interlock mini-environment có giống interlock airlock không?

Cả hai cùng sử dụng logic liên động, nhưng mini-environment thường nhận thêm tín hiệu từ thiết bị và sensor ngoài trạng thái cửa.

Interlock có trực tiếp duy trì chênh áp không?

Interlock kiểm soát trình tự cửa. Hệ HVAC hoặc hệ xử lý khí tạo chênh áp, còn interlock hạn chế trạng thái cửa làm gián đoạn ranh giới áp suất.

Mini-environment chỉ có hai cửa có cần logic phức tạp hơn không?

Số cửa ít chưa phản ánh độ phức tạp. Logic còn phụ thuộc docking, purge, vị trí carrier, trạng thái thiết bị và các tín hiệu cho phép khác.

Khi nào interlock phải nhận tín hiệu từ thiết bị?

Khi quyền mở cửa phụ thuộc trạng thái process, vị trí cơ khí hoặc điều kiện vận hành khác ngoài trạng thái đóng/mở của cửa.
