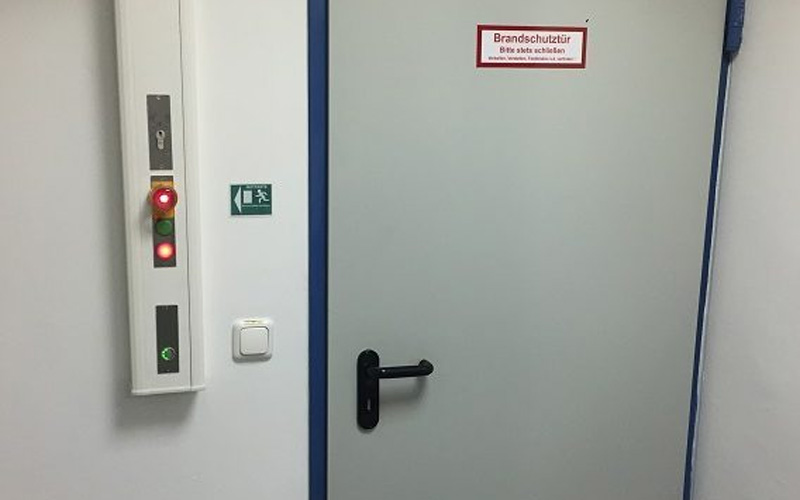

Cửa đóng về cơ khí và tín hiệu “đã đóng” là hai trạng thái khác nhau

Trong hệ thống Interlock cửa, điều kiện để cửa tiếp theo được phép mở thường bắt đầu từ việc bộ điều khiển nhận được tín hiệu xác nhận cửa trước đã trở về trạng thái đóng. Về nguyên lý, khi một cửa đang mở, cửa liên động còn lại được giữ khóa; trạng thái cho phép chỉ thay đổi khi chu trình trước hoàn tất. Tài liệu vận hành Interlock của VCR cũng mô tả logic một cửa mở thì cửa còn lại bị khóa, đồng thời sử dụng đèn báo để thể hiện trạng thái cho phép mở cửa.

Vì vậy, việc cánh cửa đã áp sát khung bằng quan sát trực quan chưa đồng nghĩa bộ điều khiển Interlock đã nhận tín hiệu “door closed”.

Khoảng cách nhỏ giữa cánh và khung, cửa chưa về hết hành trình hoặc vị trí cảm biến thay đổi đều có thể khiến chuỗi xác nhận trạng thái chưa hoàn tất. Khi đó, hệ thống tiếp tục hiểu rằng cửa trước vẫn đang mở và duy trì khóa ở cửa kế tiếp.

Cảm biến trạng thái cửa là điểm kiểm tra đầu tiên

Khi xuất hiện hiện tượng Interlock không mở cửa tiếp theo, cảm biến là một trong những vị trí đáng chú ý đầu tiên. Bộ điều khiển dựa vào tín hiệu trạng thái để xác định cửa nào đang mở và cửa nào đã đóng.

Có thể hình dung chuỗi phản hồi theo thứ tự:

Cánh cửa → cảm biến trạng thái cửa → dây tín hiệu → bộ điều khiển Interlock → khóa điện → cửa tiếp theo.

Nếu cánh cửa đã đóng nhưng cảm biến chưa chuyển trạng thái, phần còn lại của hệ thống vẫn tiếp tục xử lý theo điều kiện cửa mở.

Hiện tượng này có thể xuất hiện sau thời gian sử dụng khi vị trí tương quan giữa cánh, khung và cảm biến thay đổi. Việc bảo trì hoặc căn chỉnh lại cửa cũng có thể khiến khoảng cách nhận tín hiệu khác so với thời điểm ban đầu.

Door closer và kết cấu cửa có thể kéo dài chu trình liên động

Một nguyên nhân khác nằm ở chính cửa phòng sạch. Door closer có nhiệm vụ đưa cánh cửa trở về vị trí đóng sau khi người dùng đi qua. Nếu lực đóng giảm, bản lề thay đổi hoặc cánh cửa phát sinh độ lệch, cửa có thể dừng ở vị trí rất gần khung nhưng chưa hoàn thành hành trình.

Trong môi trường phòng sạch, chênh áp giữa hai khu vực cũng tạo lực tác động lên cánh cửa. Với những cửa thường xuyên đóng chậm hoặc phải dùng thêm lực để đóng kín, thời gian để cảm biến cửa xác nhận trạng thái có thể kéo dài theo.

Do đó, hiện tượng người dùng phải đẩy thêm cánh cửa rồi cửa tiếp theo mới mở là một dấu hiệu hữu ích khi khoanh vùng nguyên nhân. Trọng tâm lúc này nằm ở mối quan hệ giữa cơ khí cửa, door closer và cảm biến, thay vì chỉ tập trung vào controller.

Đèn trạng thái giúp xác định lỗi đang nằm ở đâu

Các hệ khóa liên động phòng sạch thường sử dụng đèn hiển thị để người vận hành nhận biết trạng thái. Với hệ VCR, đèn xanh thể hiện cửa được phép mở, còn đèn đỏ cho biết cửa đang bị khóa theo logic liên động. Hệ thống cũng có cảnh báo khi cửa duy trì trạng thái mở quá lâu.

Quan sát tín hiệu này giúp chia tình huống thành các nhóm rõ hơn:

Hiện tượng Vị trí nên khoanh vùng
Cửa đã đóng, đèn cửa tiếp theo vẫn đỏ Cảm biến cửa, tín hiệu đóng, logic controller
Phải đẩy thêm cửa mới chuyển xanh Door closer, độ kín khít, vị trí cảm biến
Đèn đã xanh nhưng cửa vẫn giữ khóa Khóa điện, nguồn cấp, cơ cấu khóa
Trạng thái thay đổi chập chờn Cảm biến, đầu nối hoặc đường tín hiệu

Bảng này phản ánh hướng kiểm tra theo trình tự tín hiệu. Kết quả cuối cùng vẫn phụ thuộc cấu hình cụ thể của từng hệ thống Interlock.

Khi đèn đã cho phép nhưng khóa điện chưa nhả

Nếu hệ thống đã hiển thị trạng thái cho phép mở nhưng cửa vẫn bị giữ, quá trình khoanh vùng chuyển sang phần sau của chuỗi điều khiển.

Một bộ Interlock phòng sạch thường gồm thiết bị điều khiển, khóa điện và bộ phận nhận thao tác hoặc tín hiệu trạng thái. Các cấu hình VCR công bố cũng sử dụng bộ điều khiển, khóa điều khiển điện và cảm biến điện tử.

Trong trường hợp này, trạng thái hiển thị cho thấy controller đã xử lý một phần logic. Vấn đề có thể nằm ở tín hiệu ra khóa, nguồn cấp, dây kết nối hoặc cơ cấu khóa chưa giải phóng hoàn toàn.

Đây cũng là lý do lỗi Interlock nên được kiểm tra theo chuỗi thay vì thay ngay bộ điều khiển khi cửa phản hồi bất thường.

Sự cố này ảnh hưởng trực tiếp đến vận hành Airlock

Tại Personnel Airlock, sự chậm trễ vài giây lặp lại qua nhiều lượt người có thể tạo ùn tại phòng thay đồ. Với Material Airlock, xe đẩy hoặc vật tư phải dừng lâu hơn giữa hai khu vực, ảnh hưởng trực tiếp đến nhịp vận chuyển.

Trong sản xuất vô trùng, hướng dẫn GMP xác định cửa vào và cửa ra của airlock không mở đồng thời; airlock dẫn tới khu vực cấp A và B sử dụng hệ thống interlock. Tài liệu cũng đề cập khả năng thiết lập thời gian trễ giữa đóng và mở cửa khi việc phân tách khu vực yêu cầu.

Vì vậy, cần phân biệt thời gian trễ được thiết lập theo logic với tình trạng cửa bị giữ khóa do tín hiệu chưa hoàn tất. Hai hiện tượng tạo trải nghiệm khá giống nhau cho người vận hành nhưng nguyên nhân kỹ thuật hoàn toàn khác nhau.

Giải pháp khóa liên động Interlock VCR

Các cấu hình khóa liên động VCR hiện được công bố với bộ điều khiển, khóa điện, cảm biến điện tử và hệ thống LED hiển thị trạng thái. Với hệ hai cửa, thiết bị kiểm tra trạng thái đóng mở và duy trì liên động để hạn chế hai cửa hoạt động đồng thời.

Khi xảy ra tình trạng cửa đã đóng nhưng Interlock vẫn chưa cho mở cửa tiếp theo, việc đánh giá có thể bám theo đúng chuỗi vận hành: trạng thái cơ khí của cửa, cảm biến, đường tín hiệu, bộ điều khiển và khóa điện. Cách tiếp cận này giúp xác định đúng mắt xích gây chậm trước khi điều chỉnh hoặc thay thế thiết bị.

Kết luận

Hiện tượng Interlock không mở cửa tiếp theo thường liên quan đến việc trạng thái thực tế của cửa và tín hiệu mà hệ thống nhận được chưa đồng nhất. Cảm biến trạng thái cửa, door closer, độ lệch cánh, đường tín hiệu, bộ điều khiển Interlock và khóa điện đều nằm trong chuỗi cần xem xét.

Khoanh vùng theo thứ tự cửa → cảm biến → tín hiệu → controller → khóa giúp việc xử lý khóa liên động phòng sạch rõ ràng hơn, đồng thời hạn chế gián đoạn luồng người và vật tư qua Airlock.

FAQs

Cửa đã đóng nhưng khóa Interlock vẫn báo đỏ do đâu?

Trạng thái này thường liên quan đến việc cảm biến cửa chưa xác nhận hoàn toàn trạng thái đóng, cửa chưa về hết hành trình hoặc tín hiệu chưa được bộ điều khiển ghi nhận.

Vì sao đẩy thêm cánh cửa thì Interlock mới mở cửa còn lại?

Biểu hiện này thường hướng việc kiểm tra tới vị trí đóng cuối của cửa, door closer và khoảng cách hoạt động của cảm biến trạng thái cửa.

Đèn Interlock đã xanh nhưng cửa vẫn bị khóa là lỗi gì?

Khi tín hiệu đã chuyển sang trạng thái cho phép, việc khoanh vùng thường chuyển sang khóa điện Interlock, nguồn cấp và đường tín hiệu từ bộ điều khiển tới khóa.

Có phải mọi lần phải chờ mới mở được cửa tiếp theo đều là lỗi Interlock?

Một số hệ thống có thời gian trễ Interlock được thiết lập theo logic vận hành. Vì vậy, cần đối chiếu trạng thái hiển thị và cấu hình hệ thống để phân biệt thời gian chờ thiết kế với phản hồi bất thường.
