Cửa mở lâu kéo dài toàn bộ chu kỳ Interlock

Trong Material Airlock hai cửa, Interlock hoạt động theo một trình tự rõ ràng. Cửa phía ngoài mở để đưa hàng vào, cửa phía trong giữ khóa. Sau khi toàn bộ vật tư nằm trong Airlock, cửa đầu tiên đóng lại và cảm biến xác nhận trạng thái, cửa phía còn lại mới được giải phóng.

Với hàng cồng kềnh, chu trình này kéo dài do người vận hành mất thêm thời gian đưa xe qua cửa, chỉnh hướng hoặc sắp xếp tải.

Cửa 1 mở → đưa hàng vào → căn chỉnh xe → cửa 1 đóng → cảm biến xác nhận → cửa 2 được phép mở

Trong suốt khoảng cửa 1 còn mở, Interlock Material Airlock vẫn giữ cửa 2 ở trạng thái khóa. Đây là phản ứng đúng của hệ thống liên động, nhưng thời gian vận chuyển sẽ tăng nếu thao tác giữ cửa xảy ra thường xuyên.

Chênh áp biến động theo thời gian mở cửa

Mỗi lần cửa Airlock mở, một đường trao đổi khí được hình thành giữa Airlock và khu vực phía ngoài. Thời gian mở càng kéo dài, trạng thái áp suất trong vùng chuyển tiếp càng chịu tác động của lưu lượng HVAC, chuyển động xe đẩy và kích thước cửa.

Nếu cửa thứ hai được mở khi cửa đầu tiên vẫn còn mở, hai khu vực vốn được phân tách sẽ có một đường thông trực tiếp qua Airlock. Trao đổi khí khi đó tăng rõ rệt và quan hệ chênh áp có thể thay đổi trong khoảng thời gian hai cửa cùng mở.

Trong sản xuất vô trùng, cửa vào và cửa ra của Material Airlock được kiểm soát để tránh mở đồng thời; với những khu vực yêu cầu mức phân tách cao, Interlock được sử dụng để duy trì trình tự này.

Vì vậy, việc giữ một cửa mở để “tiện” chuyển nhiều kiện hàng liên tiếp có thể xung đột trực tiếp với logic phân vùng mà Airlock được thiết kế để tạo ra.

Hàng hóa cản cửa làm Interlock tiếp tục giữ khóa

Một tình huống thường gặp là xe đã đi vào Airlock nhưng thùng hàng, bánh xe hoặc tay đẩy vẫn nằm trong hành trình đóng cửa.

Cánh cửa lúc này có thể gần chạm khung nhưng chưa đạt vị trí mà cảm biến xác nhận là đã đóng. Bộ điều khiển vẫn nhận trạng thái cửa mở và tiếp tục giữ cửa phía đối diện.

Người vận hành nhìn thấy cửa gần khép thường có cảm giác Interlock phản hồi chậm, trong khi nguyên nhân thực tế nằm ở trạng thái cơ khí của cửa.

Chuỗi xử lý diễn ra theo thứ tự: cửa → tay co → cảm biến trạng thái → bộ điều khiển → khóa điện → cửa tiếp theo

Chỉ khi chuỗi này hoàn tất, Interlock mới chuyển trạng thái.

Nhịp vận chuyển giảm khi nhiều lô hàng đi liên tiếp

Ảnh hưởng rõ nhất xuất hiện tại khu vực có tần suất vận chuyển cao.

Một xe giữ cửa thêm vài giây có thể chưa tạo khác biệt lớn. Nhưng khi hàng chục lượt diễn ra liên tiếp, xe phía sau bắt đầu phải chờ ngoài Airlock. Trong khi đó, xe bên trong cũng phải hoàn tất chu kỳ đóng cửa trước khi đi tiếp.

Tình trạng Ảnh hưởng đến quy trình
Xe đi qua chậm Cửa phía sau đóng muộn
Hàng cản hành trình cửa Cảm biến chưa xác nhận trạng thái
Cửa bị giữ mở lâu Cửa liên động tiếp tục khóa
Nhiều xe chờ liên tiếp Nhịp vận chuyển bị dồn
Hai cửa cùng mở Phân vùng và chênh áp bị xáo trộn

Khi hiện tượng lặp lại mỗi ngày, việc đánh giá lại layout và thao tác vận chuyển mang lại hiệu quả rõ hơn so với chỉ điều chỉnh bộ điều khiển Interlock.

Layout quyết định khả năng đóng cửa đúng nhịp

Material Airlock phải chứa được cả xe, tải và người vận hành trong khoảng giữa hai cửa.

Nếu chiều sâu vùng đệm quá ngắn, người vận hành dễ phải giữ cửa phía sau trong khi đầu xe đã tiến gần cửa phía trước. Cửa hẹp cũng làm tăng số lần căn chỉnh xe, kéo dài thời gian mở.

Vị trí đặt nút mở cửa, khoảng trống quay xe và khu vực tập kết hàng trước Airlock đều ảnh hưởng đến chu kỳ vận chuyển vật tư phòng sạch.

Một layout phù hợp giúp xe đi trọn vào vùng chuyển tiếp rồi cửa đóng tự nhiên, thay vì để người dùng giữ cửa bằng tay hoặc chèn vật cản trong quá trình thao tác.

Cảnh báo cửa mở lâu phản ánh trạng thái vận hành

Cảnh báo Door Open Too Long có thể được sử dụng để nhận biết một cửa duy trì trạng thái mở vượt quá thời gian thiết lập.

Với Material Airlock, ngưỡng cảnh báo phải phản ánh đặc điểm của tải và thao tác thực tế. Thời gian phù hợp với luồng nhân sự có thể tạo cảnh báo liên tục khi áp dụng cho xe đẩy lớn.

Ở chiều ngược lại, ngưỡng quá dài làm giảm giá trị của cảnh báo khi cửa thực sự bị quên đóng hoặc bị vật tư cản.

Do đó, thời gian mở cửa Airlock nên được xem xét cùng kích thước tải, tần suất vận chuyển và thời gian thao tác trung bình của khu vực.

Giải pháp Interlock VCR cho Material Airlock

Với Material Airlock có tần suất vận chuyển cao, Interlock VCR được cấu hình dựa trên layout, kích thước tải, số cửa và nhịp chuyển vật tư thực tế.

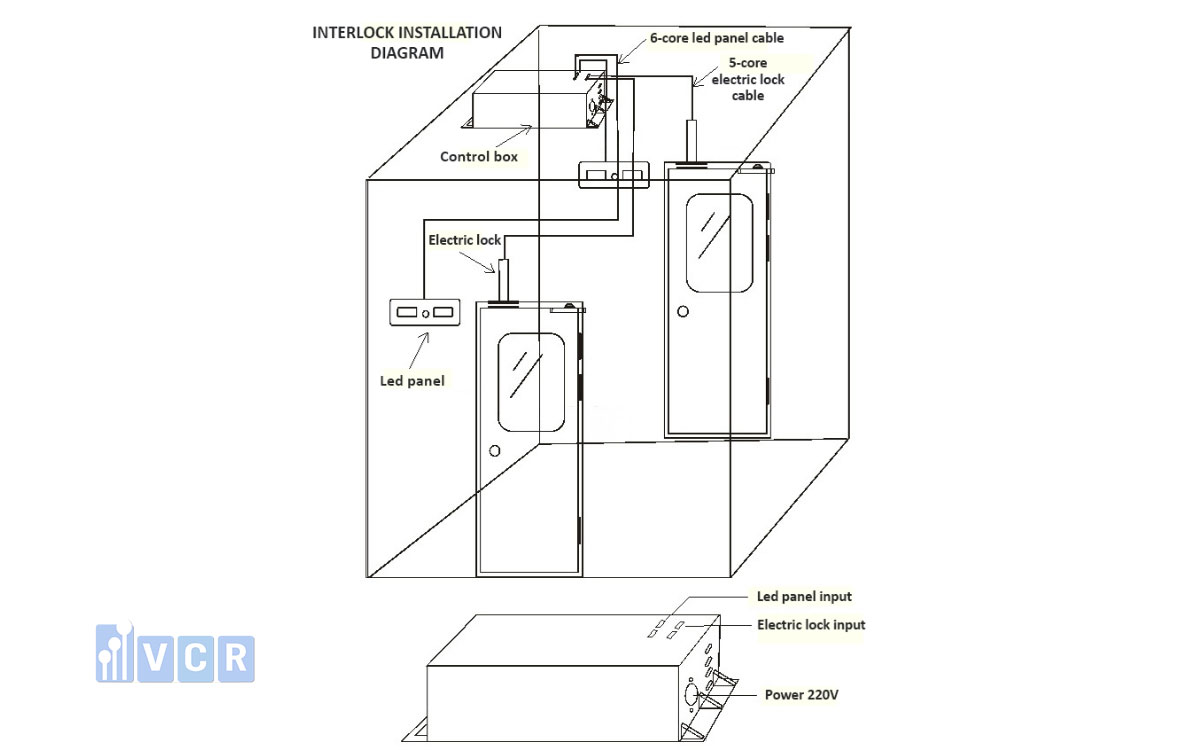

Hệ thống 2, 3 hoặc 4 cửa có thể kết hợp bộ điều khiển, khóa điện, cảm biến trạng thái cửa và mặt hiển thị. Khi nhiều cửa cùng tham gia một khu vực vận chuyển, ma trận liên động xác định chính xác quan hệ giữa từng cửa để hạn chế tình trạng khóa chéo kéo dài chu kỳ.

Bên cạnh logic điều khiển, tốc độ tay co, vị trí cảm biến, thời gian cảnh báo và khả năng chứa toàn bộ xe trong Airlock đều ảnh hưởng trực tiếp đến trải nghiệm vận hành.

Kết luận

Khi cửa Airlock bị giữ mở thường xuyên để vận chuyển hàng, Interlock sẽ kéo dài trạng thái khóa của cửa còn lại cho đến khi chu trình đóng và xác nhận cửa hoàn tất.

Tác động tích lũy thể hiện ở thời gian chờ, nhịp xe qua Airlock và khả năng duy trì chênh áp giữa các khu vực. Một quy trình ổn định hình thành từ sự phối hợp giữa layout, kích thước tải, cơ khí cửa, cảm biến và logic Interlock, thay vì xử lý riêng phần khóa liên động.

FAQs

Giữ cửa Airlock mở lâu có làm Interlock bị lỗi?

Interlock vẫn có thể hoạt động đúng. Khi cửa chưa đóng, hệ thống tiếp tục giữ cửa liên động ở trạng thái khóa theo logic đã thiết lập.

Vì sao hàng đã vào hết nhưng cửa tiếp theo vẫn chưa mở?

Cửa đầu tiên có thể chưa về đúng vị trí, cảm biến chưa xác nhận trạng thái hoặc hệ thống đang chạy khoảng delay đã cài đặt.

Có thể kéo dài thời gian cảnh báo cửa mở cho Material Airlock không?

Thời gian cảnh báo có thể được cấu hình theo thao tác vận chuyển thực tế và yêu cầu kiểm soát của khu vực.

Xe đẩy thường xuyên cản cửa xử lý từ Interlock được không?

Interlock chỉ nhận trạng thái cửa. Trường hợp xe hoặc hàng hóa cản hành trình liên quan nhiều đến layout, kích thước Airlock và cách tổ chức luồng vận chuyển.

Hai cửa Airlock cùng mở khi chuyển hàng ảnh hưởng thế nào?

Hai cửa cùng mở tạo đường thông khí trực tiếp giữa các khu vực, làm tăng trao đổi khí và có thể ảnh hưởng đến chênh áp cũng như hiệu quả phân vùng.
